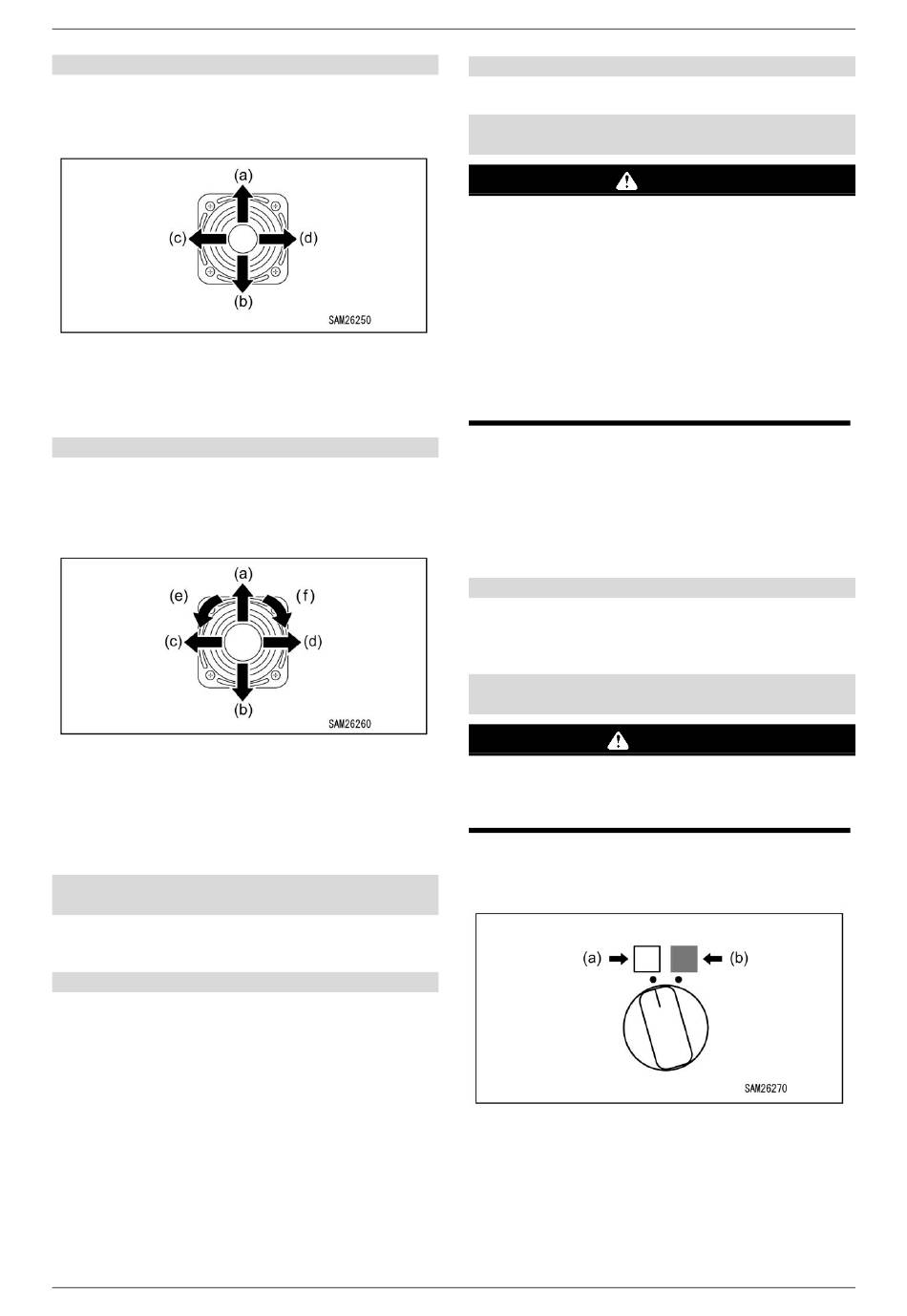

[1] LINKER BEDIENHEBEL
Verwenden Sie diesen Hebel zum Fahren, Ausleger-
/Fly-Jib-Ein- bzw. Ausfahren und Schwenken.
Die einzelnen Vorgänge hängen von dem jeweils
gewählten Modus und den montierten Optionen ab.
(a) Links vorne, Ausleger-/Fly Jib ausfahren
(b) Links rückwärts, Ausleger-/Fly Jib einfahren
(c) Schwenken gegen den Uhrzeigersinn
(d) Schwenken im Uhrzeigersinn
[2] RECHTER BEDIENHEBEL
Verwenden Sie diesen Hebel zum Fahren, zum
Ausleger-/Fly-Jib-Kippen, zum Auf-/Abwickeln und zum
Heben/Senken der Schaufel.
Die einzelnen Vorgänge hängen von dem jeweils
gewählten Modus und den montierten Optionen ab.
(a) Rechts vorwärts, Aufwickeln
(b) Rechts rückwärts, Abwickeln
(c) Ausleger-/Fly Jib heben
(d) Ausleger/Fly Jib senken
(e) Schaufel absenken
(f) Schaufel anheben
(3) SENDER-
STROMVERSORGUNGSSCHALTER
Mit diesem Schalter lässt sich die Stromversorgung des
Senders einschalten.
[4] MOTORSTART-/STOPPSCHALTER
Mit diesem Schalter den Motor ein- und ausschalten.
7/2020 CC1908S-1 Funkfernbedienung
[5] OPTIONSSCHALTER
Wird mit dieser Maschine nicht verwendet
[6] AUSLEGER-HEBEN-
UMGEHUNGSSCHALTER
GEFAHR
Der Ausleger-Heben-Umgehungsschalter sollte
nur dann verwendet werden, wenn der Ausleger
nach dem Eintritt in die Überlastzone beim
Absenken/Ausfahren des Auslegers automatisch
gestoppt wurde. Verwenden Sie diesen Schalter
nicht während des normalen Betriebs oder beim
Heben vom Boden. Die Verwendung des Ausleger-
Heben-Umgehungsschalters zum Anheben der
Last vom Boden kann zu schweren Unfällen
führen, einschließlich Maschinenschäden oder
Umstürzen.
Verwenden Sie diesen Schalter, um den Ausleger
anzuheben, nachdem er aufgrund von Überlastung
gestoppt wurde.
Der Ausleger kann nur angehoben werden, während
dieser Schalter gedrückt gehalten wird, auch wenn er
aufgrund von Überlastung (bis zu einem Lastfaktor von
110 %) gestoppt wurde.
[7] HUPENKNOPF
Mit diesem Schalter die Hupe betätigen.
Die Hupe ertönt, während dieser Schalter gedrückt
gehalten wird.
[8] FAHRMODUS/KRANBETRIEB-
WAHLSCHALTER
WARNUNG
Vergewissern Sie sich vor dem Betrieb, dass
dieser Schalter auf die durchzuführende
Betriebsart eingestellt ist.
Mit diesem Schalter können Sie zwischen Fahrmodus
und Kranbetrieb wählen.
Die von den Bedienhebeln ausgeführten Vorgänge
unterscheiden sich je nach Wahlschalterstellung.
(a) Kran
(b) Fahren
