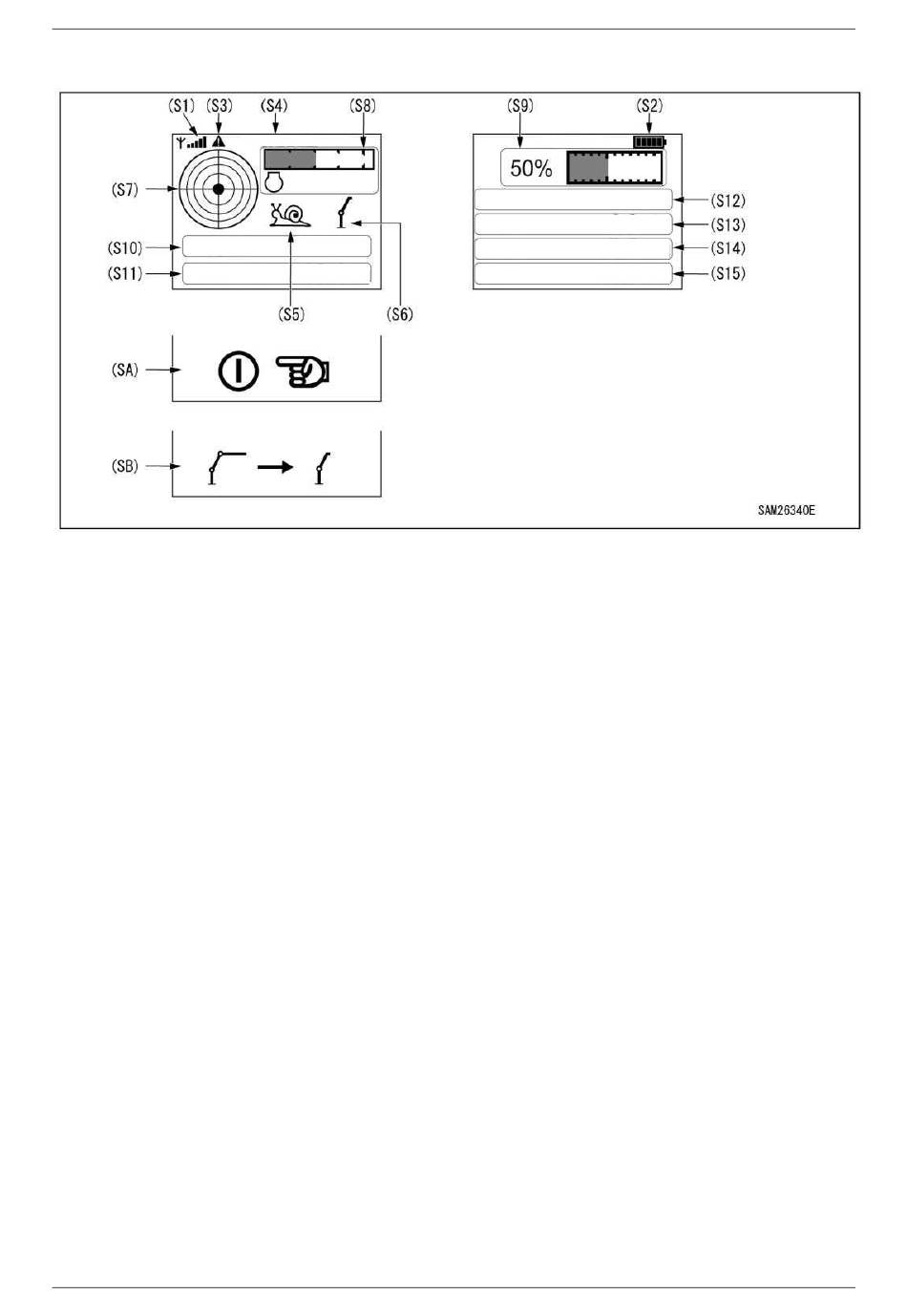

4.1.2.2 STATUSBILDSCHIRM
WINKEL
LÄNGE
(S1) Signalstärke
(S2) Batteriestand
(S3) Warnanzeige
(S4) Status Ausleger/Fly Jib
(S5) Geschwindigkeitsanzeige 1. Gang/2. Gang
(S6) Modusanzeige
(S7) Nivelliergerät
(S8) Motordrehzahl
7/2020 CC1908S-1 Funkfernbedienung
HAUPTAUSLEGER
1000 min-1
67,0 °
12,4 m
DATEN
A.L 2,0 t
R.T.L. 4,0 t
W.R. 5,0 m
R.R. 12,2 m
(S9) Lastfaktoranzeige
(S10) Anzeige Winkel Ausleger/Fly Jib
(S11) Anzeige Länge Ausleger/Fly Jib
(S12) Anzeige der tatsächlichen Last
(S13) Nutzlast-Anzeige
(S14) Anzeige des tatsächlichen Arbeitsradius
(S15) Anzeige des Nennarbeitsradius
(SA) Anzeige der Startverriegelung
(SB) Anzeige Fly Jib nicht angebracht
