Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-AP

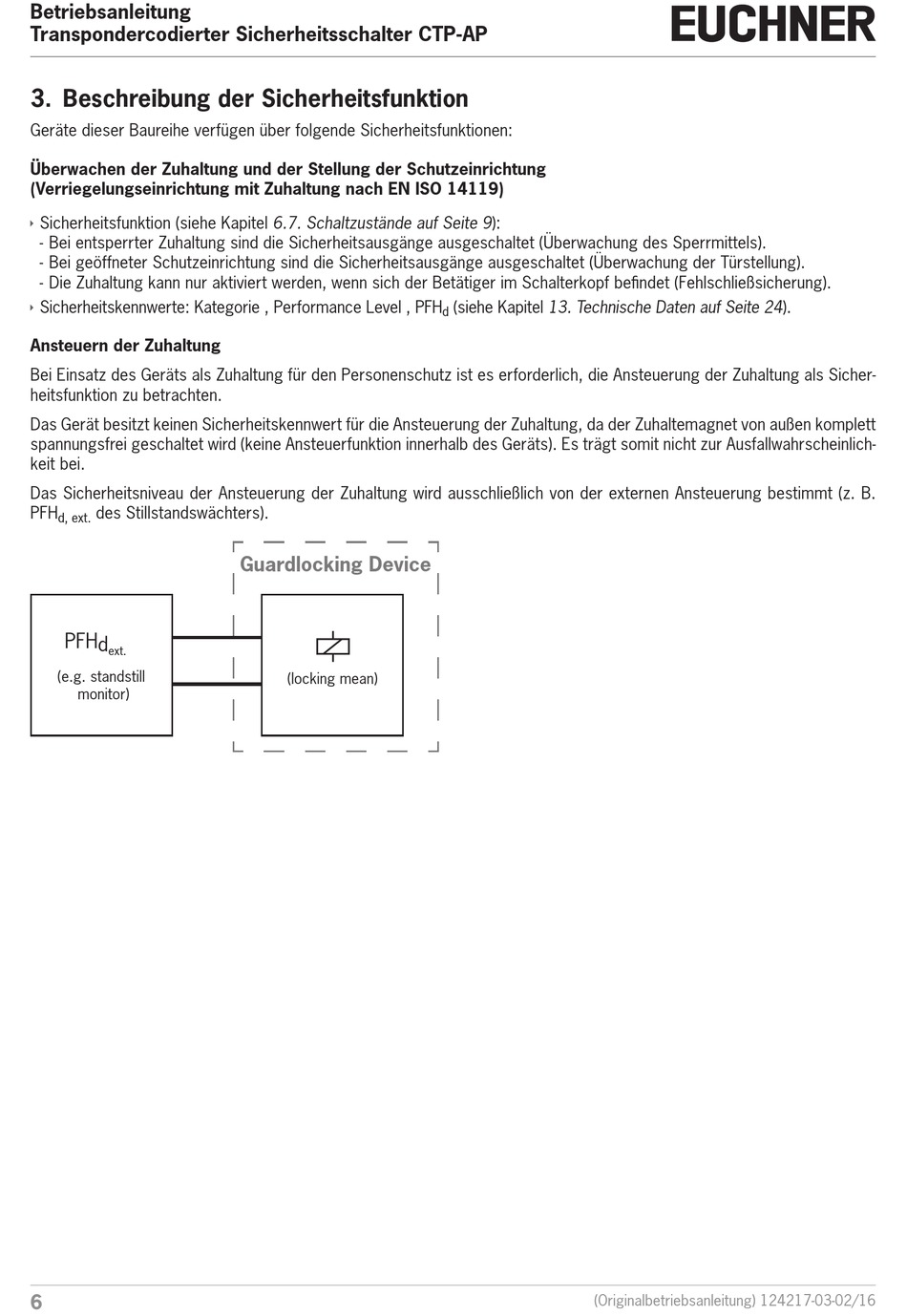

3. Beschreibung der Sicherheitsfunktion
Geräte dieser Baureihe verfügen über folgende Sicherheitsfunktionen:
Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung
(Verriegelungseinrichtung mit Zuhaltung nach EN ISO 14119)
Ì
Sicherheitsfunktion (siehe Kapitel 6.7. Schaltzustände auf Seite 9):
- Bei entsperrter Zuhaltung sind die Sicherheitsausgänge ausgeschaltet (Überwachung des Sperrmittels).
- Bei geöffneter Schutzeinrichtung sind die Sicherheitsausgänge ausgeschaltet (Überwachung der Türstellung).
- Die Zuhaltung kann nur aktiviert werden, wenn sich der Betätiger im Schalterkopf befindet (Fehlschließsicherung).
Ì
Sicherheitskennwerte: Kategorie , Performance Level , PFH
Ansteuern der Zuhaltung
Bei Einsatz des Geräts als Zuhaltung für den Personenschutz ist es erforderlich, die Ansteuerung der Zuhaltung als Sicher-
heitsfunktion zu betrachten.
Das Gerät besitzt keinen Sicherheitskennwert für die Ansteuerung der Zuhaltung, da der Zuhaltemagnet von außen komplett
spannungsfrei geschaltet wird (keine Ansteuerfunktion innerhalb des Geräts). Es trägt somit nicht zur Ausfallwahrscheinlich-
keit bei.
Das Sicherheitsniveau der Ansteuerung der Zuhaltung wird ausschließlich von der externen Ansteuerung bestimmt (z. B.
PFH
des Stillstandswächters).
d, ext.
PFH d
ext.
(e.g. standstill
monitor)
6
Guardlocking Device
(locking mean)
(siehe Kapitel 13. Technische Daten auf Seite 24).
d
(Originalbetriebsanleitung) 124217-03-02/16
