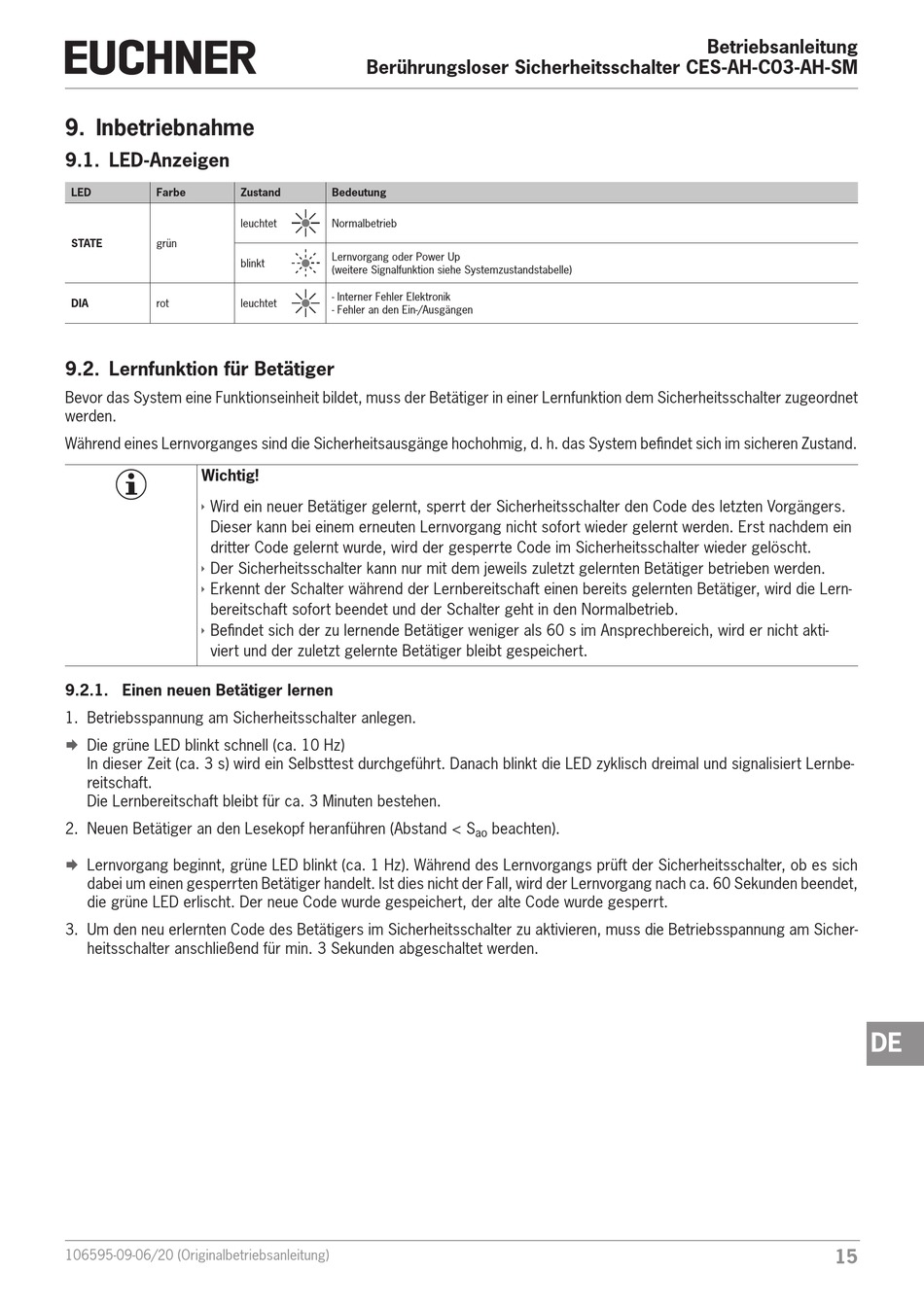

9. Inbetriebnahme
9.1. LED-Anzeigen
LED
Farbe
STATE
grün
DIA
rot
9.2. Lernfunktion für Betätiger
Bevor das System eine Funktionseinheit bildet, muss der Betätiger in einer Lernfunktion dem Sicherheitsschalter zugeordnet
werden.
Während eines Lernvorganges sind die Sicherheitsausgänge hochohmig, d. h. das System befindet sich im sicheren Zustand.
Wichtig!
Ì
Wird ein neuer Betätiger gelernt, sperrt der Sicherheitsschalter den Code des letzten Vorgängers.
Dieser kann bei einem erneuten Lernvorgang nicht sofort wieder gelernt werden. Erst nachdem ein
dritter Code gelernt wurde, wird der gesperrte Code im Sicherheitsschalter wieder gelöscht.
Ì
Der Sicherheitsschalter kann nur mit dem jeweils zuletzt gelernten Betätiger betrieben werden.
Ì
Erkennt der Schalter während der Lernbereitschaft einen bereits gelernten Betätiger, wird die Lern-
bereitschaft sofort beendet und der Schalter geht in den Normalbetrieb.
Ì
Befindet sich der zu lernende Betätiger weniger als 60 s im Ansprechbereich, wird er nicht akti-
viert und der zuletzt gelernte Betätiger bleibt gespeichert.
9.2.1. Einen neuen Betätiger lernen
1. Betriebsspannung am Sicherheitsschalter anlegen.
Die grüne LED blinkt schnell (ca. 10 Hz)
¨
In dieser Zeit (ca. 3 s) wird ein Selbsttest durchgeführt. Danach blinkt die LED zyklisch dreimal und signalisiert Lernbe-
reitschaft.
Die Lernbereitschaft bleibt für ca. 3 Minuten bestehen.
2. Neuen Betätiger an den Lesekopf heranführen (Abstand < S
Lernvorgang beginnt, grüne LED blinkt (ca. 1 Hz). Während des Lernvorgangs prüft der Sicherheitsschalter, ob es sich
¨
dabei um einen gesperrten Betätiger handelt. Ist dies nicht der Fall, wird der Lernvorgang nach ca. 60 Sekunden beendet,
die grüne LED erlischt. Der neue Code wurde gespeichert, der alte Code wurde gesperrt.
3. Um den neu erlernten Code des Betätigers im Sicherheitsschalter zu aktivieren, muss die Betriebsspannung am Sicher-
heitsschalter anschließend für min. 3 Sekunden abgeschaltet werden.
106595-09-06/20 (Originalbetriebsanleitung)
Berührungsloser Sicherheitsschalter CES-AH-C03-AH-SM
Zustand
Bedeutung
leuchtet
Normalbetrieb
Lernvorgang oder Power Up
blinkt
(weitere Signalfunktion siehe Systemzustandstabelle)
- Interner Fehler Elektronik
leuchtet
- Fehler an den Ein-/Ausgängen
beachten).
ao
Betriebsanleitung
DE
15
