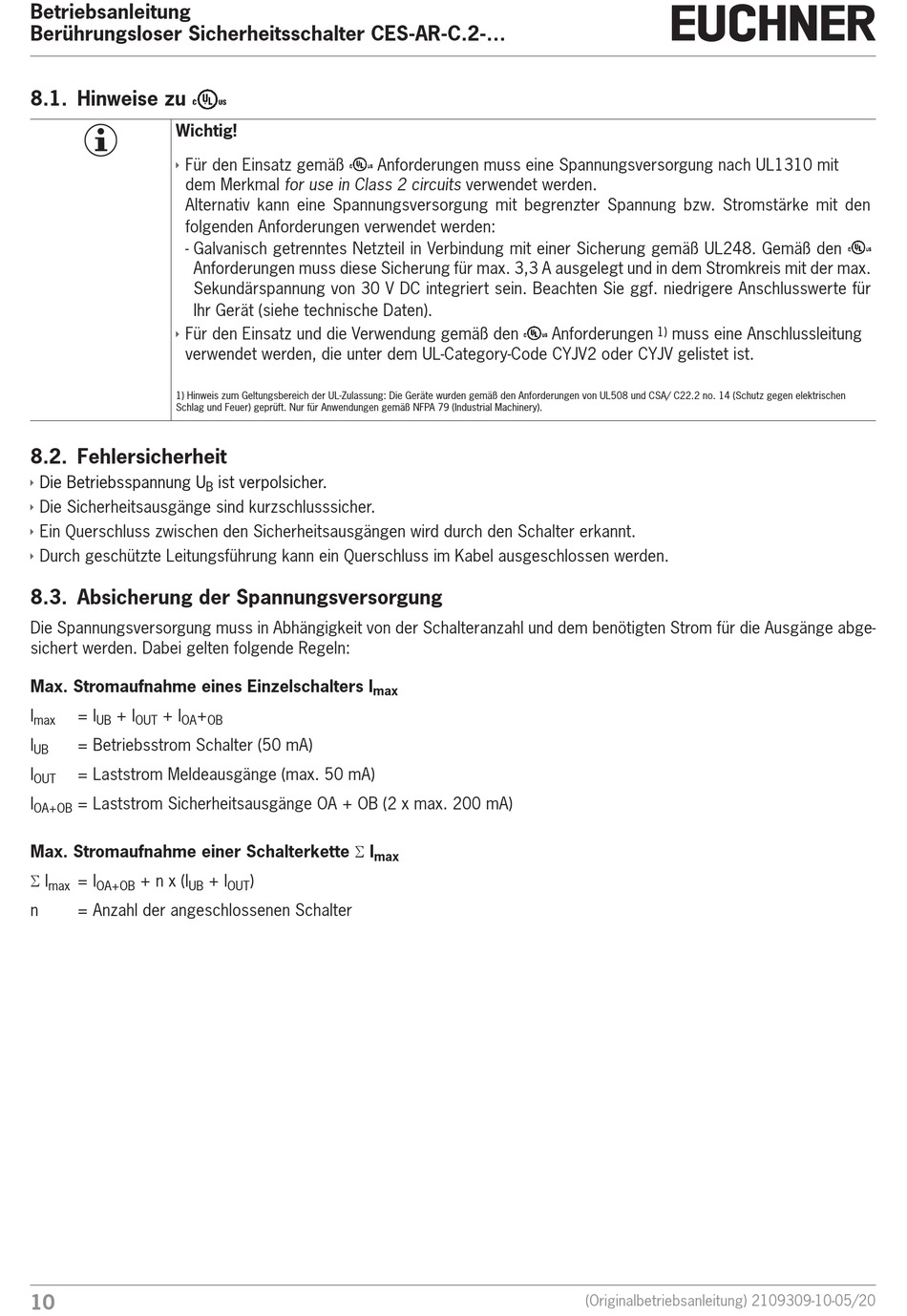

Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AR-C.2-...
8.1. Hinweise zu
Wichtig!
Ì
Für den Einsatz gemäß
dem Merkmal for use in Class 2 circuits verwendet werden.
Alternativ kann eine Spannungsversorgung mit begrenzter Spannung bzw. Stromstärke mit den
folgenden Anforderungen verwendet werden:
- Galvanisch getrenntes Netzteil in Verbindung mit einer Sicherung gemäß UL248. Gemäß den
Anforderungen muss diese Sicherung für max. 3,3 A ausgelegt und in dem Stromkreis mit der max.
Sekundärspannung von 30 V DC integriert sein. Beachten Sie ggf. niedrigere Anschlusswerte für
Ihr Gerät (siehe technische Daten).
Ì
Für den Einsatz und die Verwendung gemäß den
verwendet werden, die unter dem UL-Category-Code CYJV2 oder CYJV gelistet ist.
1) Hinweis zum Geltungsbereich der UL-Zulassung: Die Geräte wurden gemäß den Anforderungen von UL508 und CSA/ C22.2 no. 14 (Schutz gegen elektrischen
Schlag und Feuer) geprüft. Nur für Anwendungen gemäß NFPA 79 (Industrial Machinery).
8.2. Fehlersicherheit
Ì
Die Betriebsspannung U
Ì
Die Sicherheitsausgänge sind kurzschlusssicher.
Ì
Ein Querschluss zwischen den Sicherheitsausgängen wird durch den Schalter erkannt.
Ì
Durch geschützte Leitungsführung kann ein Querschluss im Kabel ausgeschlossen werden.
8.3. Absicherung der Spannungsversorgung
Die Spannungsversorgung muss in Abhängigkeit von der Schalteranzahl und dem benötigten Strom für die Ausgänge abge-
sichert werden. Dabei gelten folgende Regeln:
Max. Stromaufnahme eines Einzelschalters I
I
= I
+ I
+ I
+
max
UB
OUT
OA
I
= Betriebsstrom Schalter (50 mA)
UB
I
= Laststrom Meldeausgänge (max. 50 mA)
OUT
I
= Laststrom Sicherheitsausgänge OA + OB (2 x max. 200 mA)
OA+OB
Max. Stromaufnahme einer Schalterkette Σ I
Σ I
= I
+ n x (I
max
OA+OB
UB
n
= Anzahl der angeschlossenen Schalter
10
ist verpolsicher.
B
max
OB
max
+ I
)
OUT
Anforderungen muss eine Spannungsversorgung nach UL1310 mit
Anforderungen
muss eine Anschlussleitung
1)
(Originalbetriebsanleitung) 2109309-10-05/20
