Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AR-C.2-...

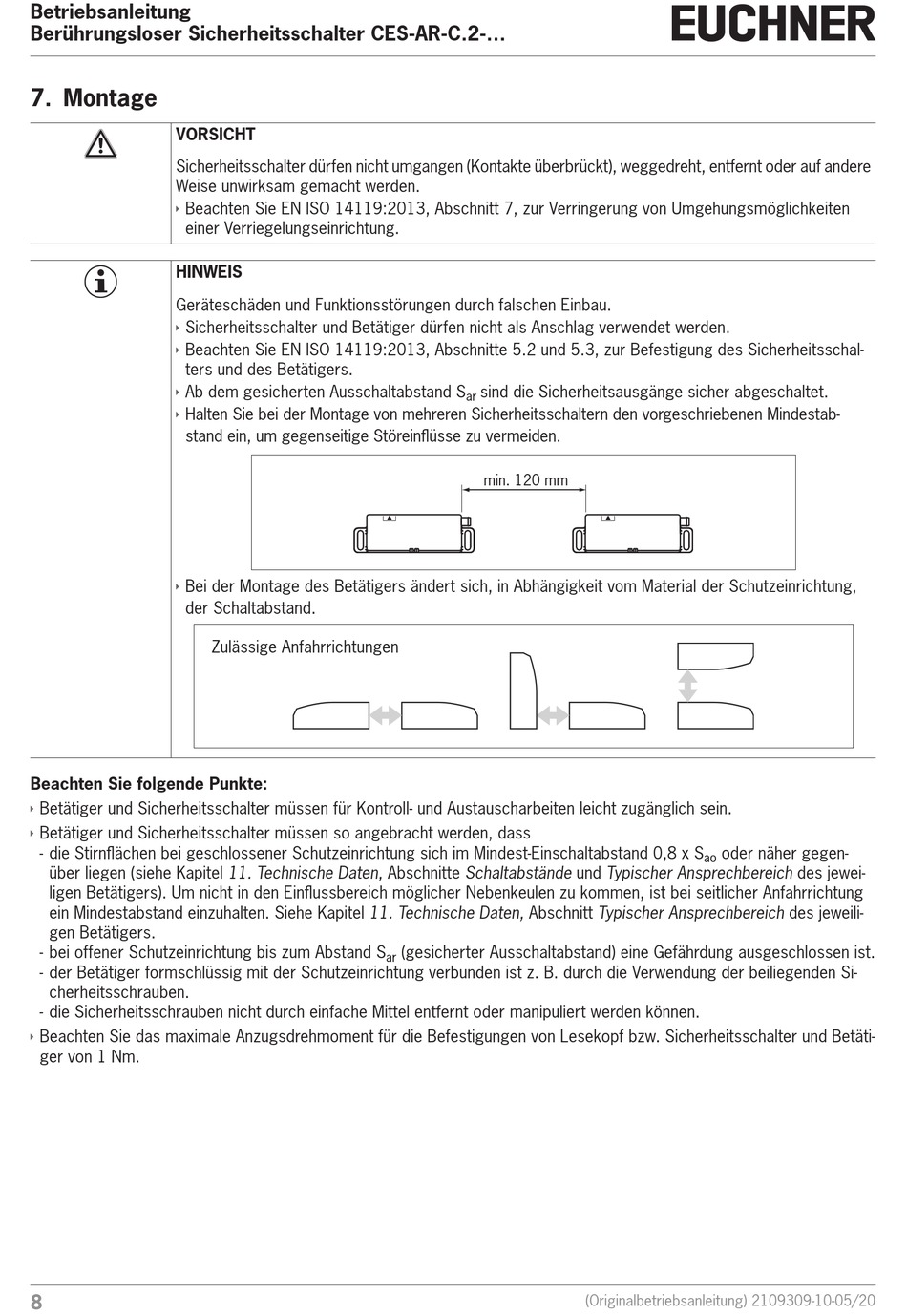

7. Montage
VORSICHT
Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere
Weise unwirksam gemacht werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
HINWEIS
Geräteschäden und Funktionsstörungen durch falschen Einbau.
Ì
Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2 und 5.3, zur Befestigung des Sicherheitsschal-
ters und des Betätigers.
Ì
Ab dem gesicherten Ausschaltabstand S
Ì
Halten Sie bei der Montage von mehreren Sicherheitsschaltern den vorgeschriebenen Mindestab-
stand ein, um gegenseitige Störeinflüsse zu vermeiden.
Ì
Bei der Montage des Betätigers ändert sich, in Abhängigkeit vom Material der Schutzeinrichtung,
der Schaltabstand.
Beachten Sie folgende Punkte:
Ì
Betätiger und Sicherheitsschalter müssen für Kontroll- und Austauscharbeiten leicht zugänglich sein.
Ì
Betätiger und Sicherheitsschalter müssen so angebracht werden, dass
- die Stirnflächen bei geschlossener Schutzeinrichtung sich im Mindest-Einschaltabstand 0,8 x S
über liegen (siehe Kapitel 11. Technische Daten, Abschnitte Schaltabstände und Typischer Ansprechbereich des jewei-
ligen Betätigers). Um nicht in den Einflussbereich möglicher Nebenkeulen zu kommen, ist bei seitlicher Anfahrrichtung
ein Mindestabstand einzuhalten. Siehe Kapitel 11. Technische Daten, Abschnitt Typischer Ansprechbereich des jeweili-
gen Betätigers.
- bei offener Schutzeinrichtung bis zum Abstand S
- der Betätiger formschlüssig mit der Schutzeinrichtung verbunden ist z. B. durch die Verwendung der beiliegenden Si-
cherheitsschrauben.
- die Sicherheitsschrauben nicht durch einfache Mittel entfernt oder manipuliert werden können.
Ì
Beachten Sie das maximale Anzugsdrehmoment für die Befestigungen von Lesekopf bzw. Sicherheitsschalter und Betäti-
ger von 1 Nm.
8
Zulässige Anfahrrichtungen
sind die Sicherheitsausgänge sicher abgeschaltet.
ar
min. 120 mm
(gesicherter Ausschaltabstand) eine Gefährdung ausgeschlossen ist.
ar
oder näher gegen-
ao
(Originalbetriebsanleitung) 2109309-10-05/20
