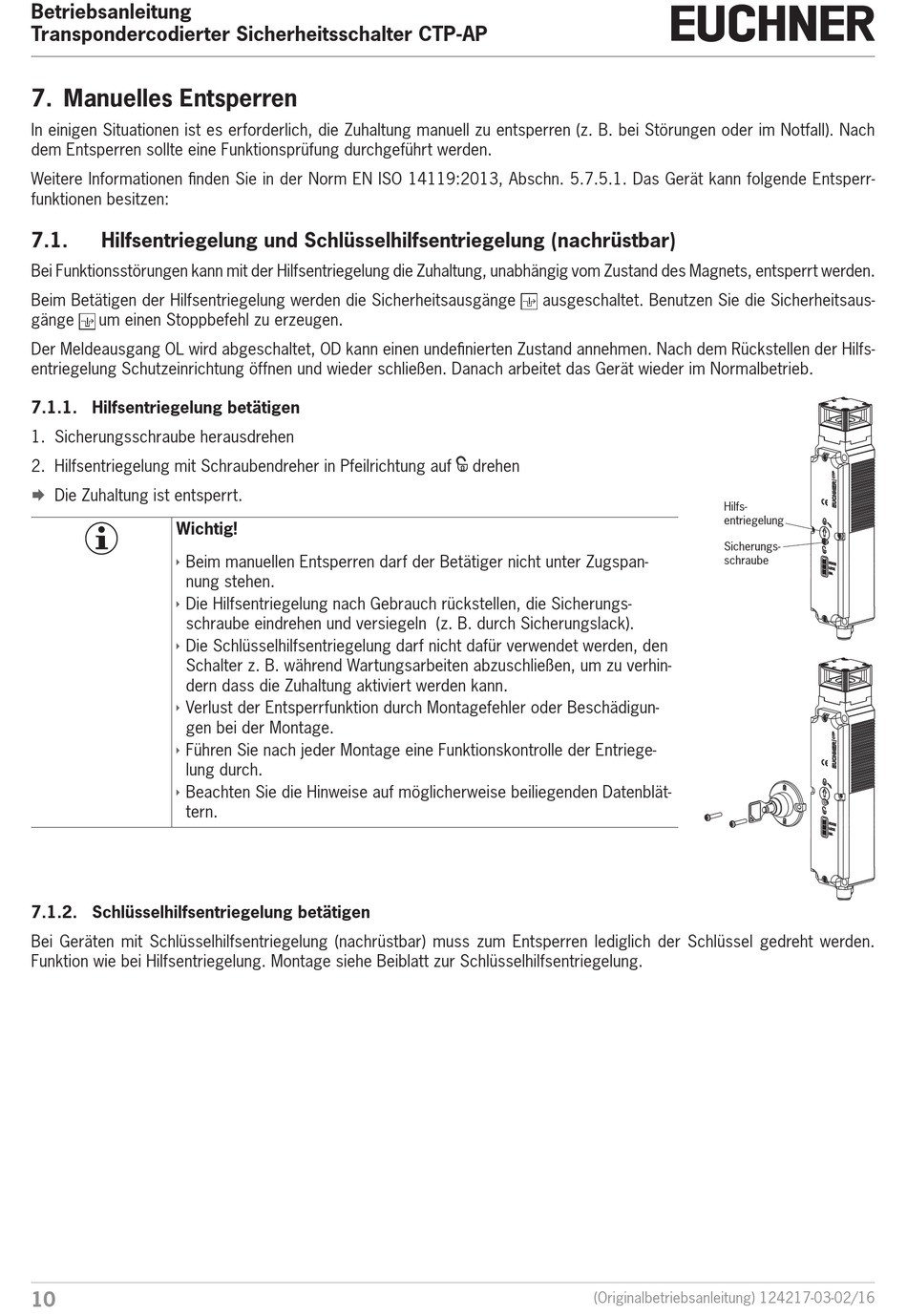

Transpondercodierter Sicherheitsschalter CTP-AP
7. Manuelles Entsperren
In einigen Situationen ist es erforderlich, die Zuhaltung manuell zu entsperren (z. B. bei Störungen oder im Notfall). Nach
dem Entsperren sollte eine Funktionsprüfung durchgeführt werden.
Weitere Informationen finden Sie in der Norm EN ISO 14119:2013, Abschn. 5.7.5.1. Das Gerät kann folgende Entsperr-
funktionen besitzen:
7.1.
Hilfsentriegelung und Schlüsselhilfsentriegelung (nachrüstbar)
Bei Funktionsstörungen kann mit der Hilfsentriegelung die Zuhaltung, unabhängig vom Zustand des Magnets, entsperrt werden.
Beim Betätigen der Hilfsentriegelung werden die Sicherheitsausgänge
gänge
um einen Stoppbefehl zu erzeugen.
Der Meldeausgang OL wird abgeschaltet, OD kann einen undefinierten Zustand annehmen. Nach dem Rückstellen der Hilfs-
entriegelung Schutzeinrichtung öffnen und wieder schließen. Danach arbeitet das Gerät wieder im Normalbetrieb.
7.1.1. Hilfsentriegelung betätigen
1. Sicherungsschraube herausdrehen
2. Hilfsentriegelung mit Schraubendreher in Pfeilrichtung auf
Die Zuhaltung ist entsperrt.
¨
Wichtig!
Ì
Beim manuellen Entsperren darf der Betätiger nicht unter Zugspan-
nung stehen.
Ì
Die Hilfsentriegelung nach Gebrauch rückstellen, die Sicherungs-
schraube eindrehen und versiegeln (z. B. durch Sicherungslack).
Ì
Die Schlüsselhilfsentriegelung darf nicht dafür verwendet werden, den
Schalter z. B. während Wartungsarbeiten abzuschließen, um zu verhin-
dern dass die Zuhaltung aktiviert werden kann.
Ì
Verlust der Entsperrfunktion durch Montagefehler oder Beschädigun-
gen bei der Montage.
Ì
Führen Sie nach jeder Montage eine Funktionskontrolle der Entriege-
lung durch.
Ì
Beachten Sie die Hinweise auf möglicherweise beiliegenden Datenblät-
tern.
7.1.2. Schlüsselhilfsentriegelung betätigen
Bei Geräten mit Schlüsselhilfsentriegelung (nachrüstbar) muss zum Entsperren lediglich der Schlüssel gedreht werden.
Funktion wie bei Hilfsentriegelung. Montage siehe Beiblatt zur Schlüsselhilfsentriegelung.
10
ausgeschaltet. Benutzen Sie die Sicherheitsaus-
drehen
(Originalbetriebsanleitung) 124217-03-02/16
Hilfs-
entriegelung
Sicherungs-
schraube
