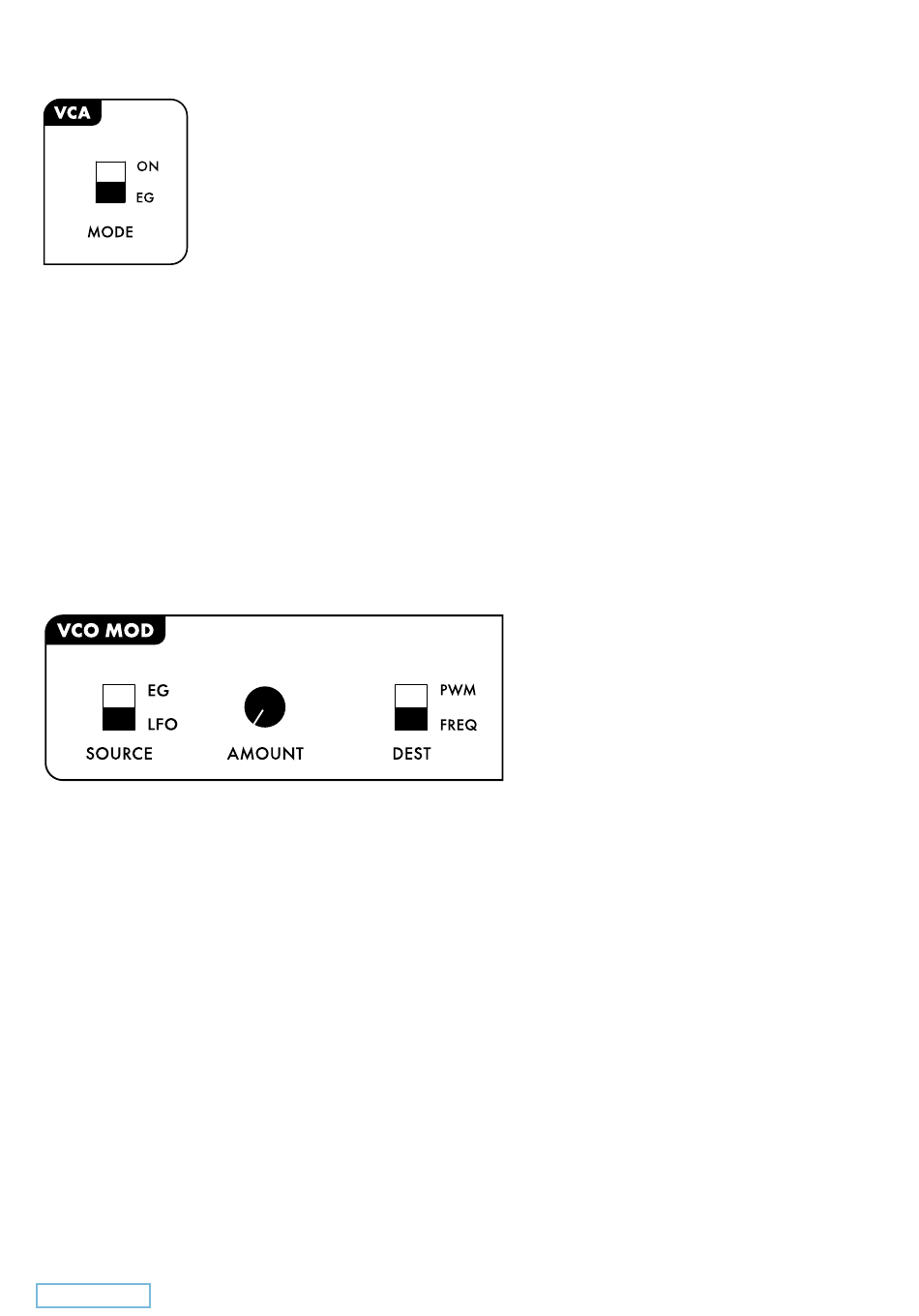

VCA (VOLTAGE CONTROLLED AMPLIFIER / VERSTÄRKER)
VCO MOD (OSZILLATOR-MODULATION)
Modulation bedeutet, einen Klang „automatisch" zu verändern. Die Ergebnisse können dabei von subtil
bis drastisch reichen. Ein Modulationsweg besteht aus Modulationsquelle (modulierendes Signal), Modula-
tionsziel (moduliertes Signal) und der Modulationstiefe bzw. der Intensität, mit der die Quelle das Ziel
moduliert.
SOURCE (SOURCE-SCHALTER)
Dieser Schalter bestimmt die Modulationsquelle für den Oszillator bzw. die Tonhöhe.
EG: Die Hüllkurvenform (wählbar über Attack, Sustain und Release des Envelope-Generators) bestimmt
den Verlauf der Modulation. Mit jedem Tastendruck wird eine einmalige Modulationskurve erzeugt.
LFO: Der Low Frequency Oscillator moduliert den Oszillator. So entsteht eine kontinuierliche Modulation.
AMOUNT (AMOUNT-REGLER)
Bestimmt die Intensität der Oszillator-Modulation.
DEST (DESTINATION-SCHALTER)
Bestimmt das Modulationsziel, also die Funktion, auf die die Modulationsquelle wirkt.
PWM: Die Pulsweite der Pulswelle wird kontinuierlich verändert – die Wellenform also gleichermaßen fort-
während gestreckt und gestaucht. Der PWM-Regler in der Oszillator-Sektion ist dann außer Funktion.
Achtung: Der VCO WAVE Schalter muss sich in der Position „Pulse" befinden.
FREQ: Die Modulationsquelle steuert die Tonhöhe (Frequenz) des Oszillators. Je nach Amount-Einstellung
entsteht leichtes Vibrato oder wilde „Sirenen-Effekte" (wenn DEST = LFO).
ZUM INHALT
Diese Sektion steuert Werstatt's Ausgangslautstärke. Wie Du sicher schon bemerkt
hast, besitzt Werstatt keinen Lautstärke-Regler. Der VCA bringt das Ausgangssignal
auf einen nutzbaren Pegel.
MODE (MODE-SCHALTER)
Dieser Schalter bestimmt, ob die Lautstärke moduliert wird oder nicht.
ON: Der VCA ist immer „an" und arbeitet mit einer konstanten Verstärkung. Werkstatt
erzeugt dann einen Dauerton. Diese Einstellung bietet sich an, wenn Du lang an-
dauernde Geräuscheffekte, Drones oder
ähnliches erzeugen möchtest.
EG: Die Lautstärke wird von der Envelope (Hüllkurve) gesteuert. Die Lautstärke
erhält dann einen zeitlichen Verlauf, der von den Hüllkurven-Parametern Attack,
Sustain und Decay bestimmt wird.
