MONTAGE

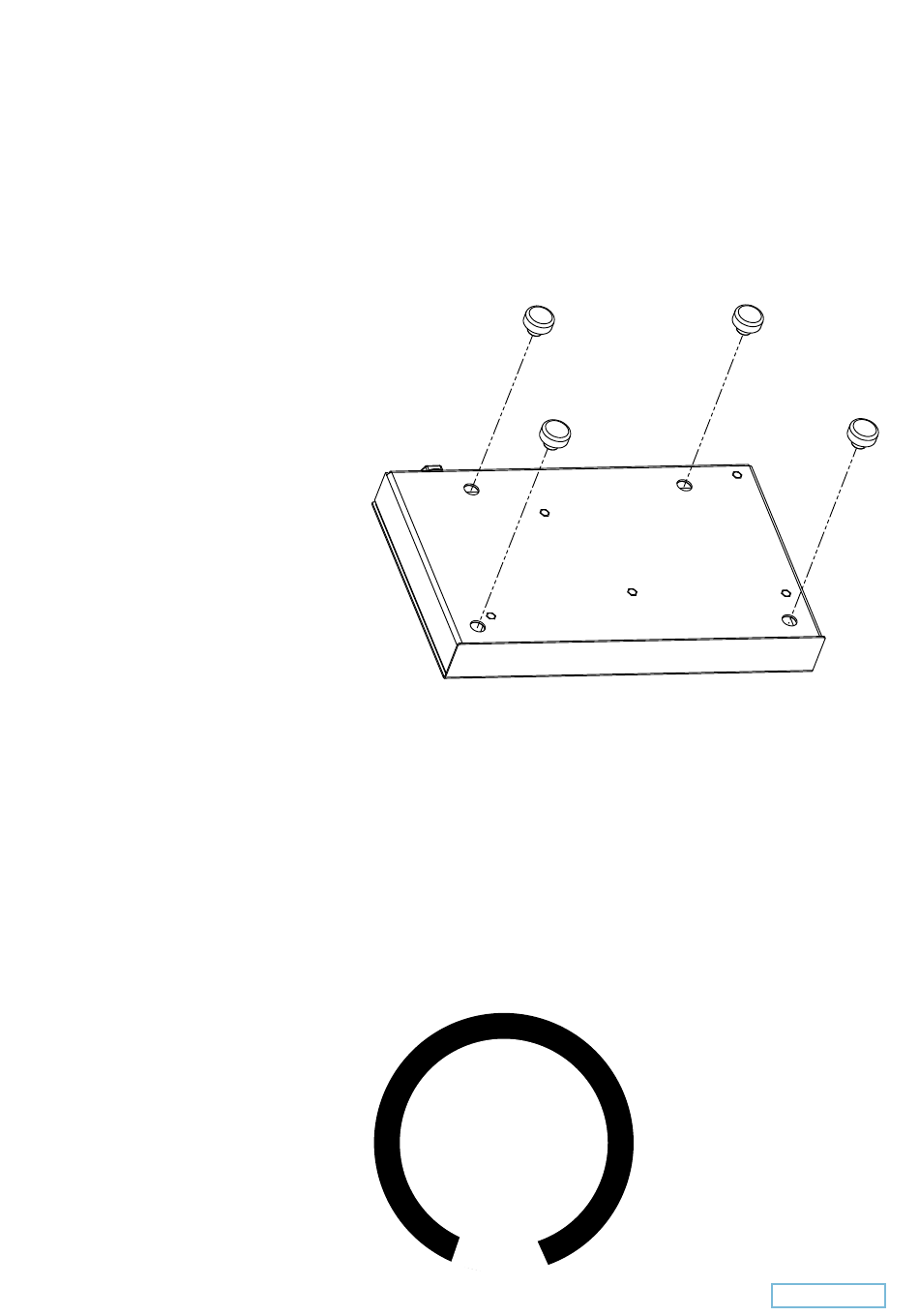

1. BEFESTIGUNG DER GUMMIFÜSSE
Drücke und drehe die vier Gummifüße vorsichtig in
die dazu vorgesehenen Bohrungen in der Unterseite
der Gehäusewanne.
2. UNTERLEGSCHEIBE VORBEREITEN
Die schwarze Kunststoff-Unterlegscheibe isoliert die
Audiobuchse von der Gehäusewanne. Schneide ent-
sprechend der Abbildung ein 1/16-Segment aus der
Scheibe heraus. Dieser Ausschnitt ist notwendig, um
später die Unterlegscheibe über die Buchse schieben
zu können.
