WERKSTATT'S SCHALTUNGEN ERKUNDEN

Werkstatt's Schaltkreise laden zum kennenlernen ein. Werkstatt ist so konzipiert, dass Du Dich sehr ein-
fach mit der gesamten Funktionalität vertraut machen kannst. Du kannst Werkstatt's Schaltplan von Moog
Music's Webseite downloaden.

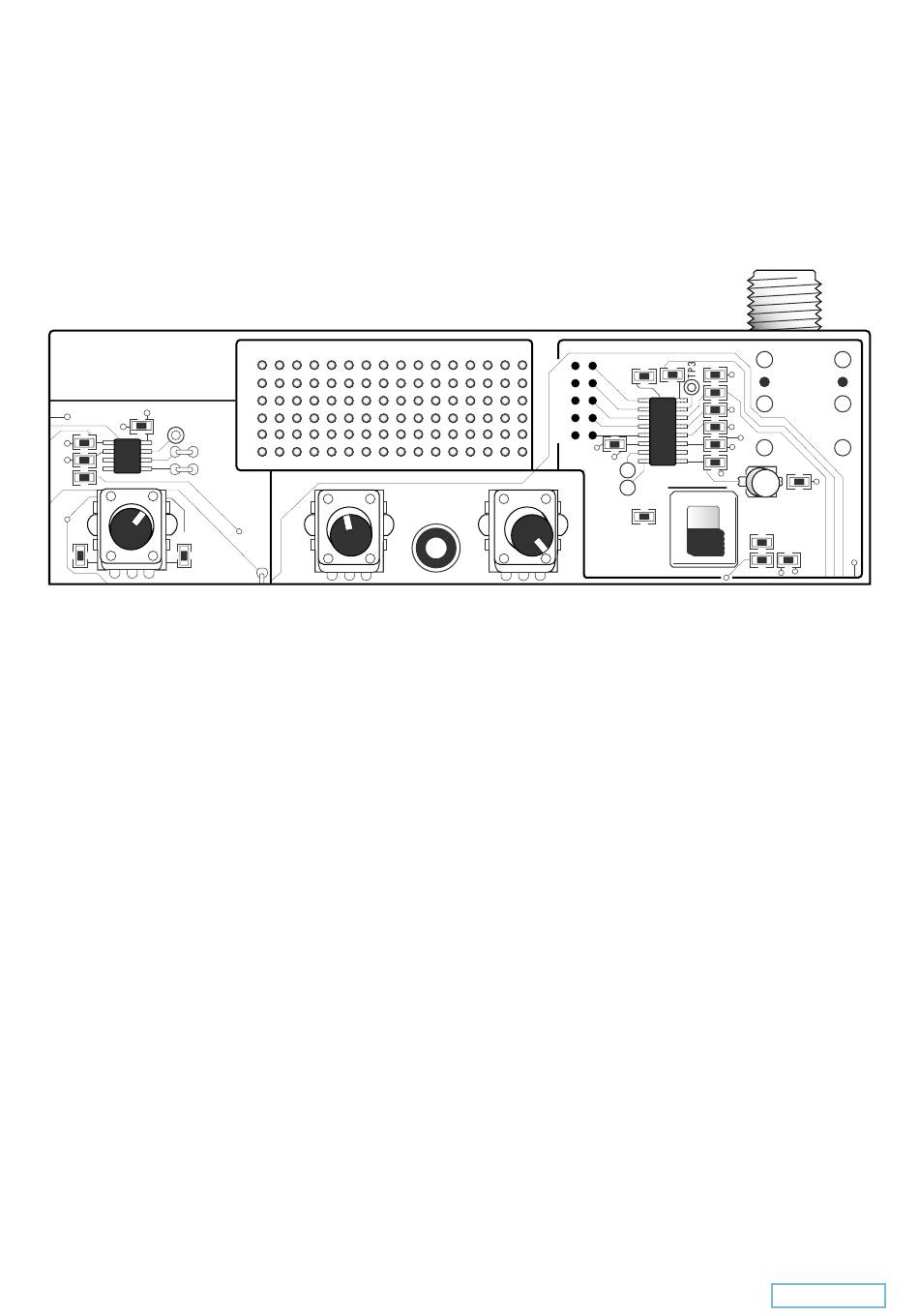

Werkstatt's Platine ist mit Testpunkten, Jumpern (steckbaren Drahtbrücken) und einem Lochraster-Steck-
feld mit 16 x 6 Kontaktpunkten ausgestattet. So ist es besonders einfach, mittels Messungen die Funktio-
nen der Klangerzeugung nachzuvollziehen und Werkstatt's Schaltungen sinnvoll zu modifizieren.
WERKSTATT SYNTH
P/N BRD -10-011 - 1111
REVA - 02/24/14 SD
©
Moog Music Inc. 2014
C10
TP4
U3
10
JMP46
12
JMP55
R14
VR2 PULSE WIDTH
R19
R20
R25
TESTPUNKTE (TP)
Die Platine besitzt an zahlreichen Stellen Bohrungen mit Kontaktflächen. Hier lassen sich die wichtigsten
Signalverläufe messen und verfolgen.
JUMPER (JM)
Mit Hilfe von Jumpern (steckbaren Drahtbrücken) kannst Du vorgegebene Audio- und Steuersignalverläufe
direkt auf Werkstatt's Platine verändern.
LOCHRASTER-STECKFELD
Werkstatt's Platine ist mit einem Lochraster-Steckfeld ausgestattet. Es besitzt 16 x 6 Bohrungen mit nicht
verschalteten Kontaktpunkten. Du kannst hier eigene Schaltungen aufbauen und direkt mit der vorhan-
denen Klangerzeugung verbinden. Im Schaltplan ist das Lochraster-Steckfeld als eine Reihe von offenen
Jumpern dargestellt.
GARANTIE-HINWEIS / RECHTLICHE BESTIMMUNGEN
Du hast es sicher schon vermutet: sobald Du Werkstatt in irgend einer Weise modifizierst, können und
Moog Music Inc und Moog-Händler leider keine Werksgarantie übernehmen – verständlicherweise, denn
Hersteller und Händler können nur für Produkte im Originalzustand garantieren.
Weiterhin müssen wir entsprechend der gesetzlichen Bestimmungen darauf hinweisen, dass Werkstatt
nach einer Modifikation möglicherweise nicht mehr den geforderten FCC-Richtlinien entspricht. Wir sind
deshalb verpflichtet, von jeglicher Modifikation des Produkts ausdrücklich abzuraten.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
F
E
D
C
B
A
EXPERIMENTER'S PADS
VR3 VCF CUTOFF
JMP9
JMP18
JMP27
JMP36
JMP45
V CF
VR 4 VC F R E S
21
VCA
R 6
R4 R 5
R7
U2 R 8
R 9
C11
R1 3
T P5
SW2
VCA MODE
TP 7
R 16
R18
R21
ZUM INHALT
A U DI O O U T
C15
R15
R22
