KBD (KEYBOARD)
Werkstatt ist mit einem Knopf-Keyboard ausgestattet. Der Tonumfang reicht über eine Oktave von C bis C.
Werden mehr als eine „Taste" gleichzeitig gedrückt, liefert immer die unterste Taste einen Ton („Low Note
Priority").

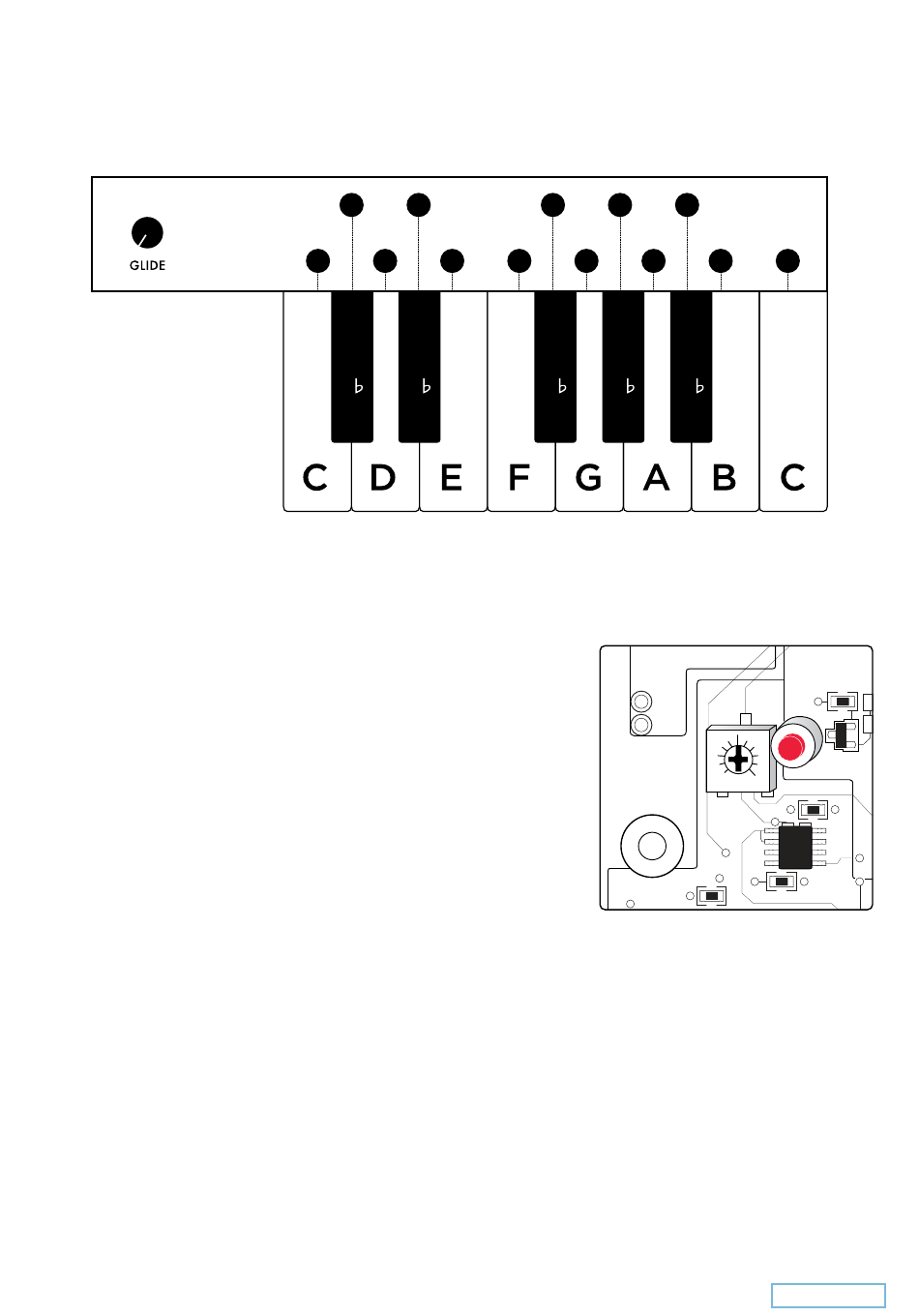

Die Abbildung oben zeigt die Entsprechung der Keyboard-Knöpfe und einer „richtigen" Klavier-Tastatur. Die
eigentliche, von Werkstatt erzeugte Tonhöhe hängt jedoch nicht nur von der gedrückten Taste ab. Auch der
VCO FREQ-Regler sowie die Oszillator-Modulation haben etscheidenden Einfluss auf die Tonhöhe.
OKTAV-SKALIERUNG DES KEYBOARDS
Spiele nacheinander das tiefe und hohe C auf dem Keyboard. Die
beiden angespielten Töne sollten genau eine Oktave weit ausei-
nander liegen. Falls Du ein Stimmgerät zur Hand haben solltest,
kannst Du die Tonhöhen genau „nachmessen". Sollte das Intervall
nicht genau eine Oktave betragen, lässt sich die sog. „Oktavsprei-
zung" nachjustieren. Dazu dient ein Trimmer auf der Werkstatt-
Platine. Er trägt die Bezeichnung „KB TRIM VR 10" und kann mit
einem kleinen Kreuzschlitz-Schaubendreher verstellt werden.
GLIDE (GLIDE-REGLER)
Erzeugt das „Ziehen" der Tonhöhe von einer Note zur nächsten. Je weiter der Regler nach rechts gedreht
wird, desto länger benötigt die Tonhöhe, um von der zuletzt gespielten Note zur nächsten zu steigen bzw.
zu fallen.

PATCH-FELD

Werkstatt ist ein semimodularer Synthesizer: Anzahl und Anordnung der Module bzw. Funktionsgruppen
stehen fest und die wichtigsten Signalwege sind intern festgelegt. Über ein Patch-Feld lassen sich jedoch
zusätzliche Signalwege mittels Kabeln herstellen.
Werkstatt's Patch-Feld stellt die wichtigsten Ein- und Ausgänge aller Module als Steckkontakte zur Verfü-
gung. Du findest hier zahlreiche Ein- und Ausgänge für Audiosignale und Steuerspannungen. VCO, VCF,
VCA sowie LFO und Hüllkurve lassen sich so sehr flexibel miteinander verschalten. Zudem existiert ein
direkter Filtereingang für die Bearbeitung externer Signale. In Werkstatt's Lieferumfang sind fünf Patch-
Kabel enthalten.
D E
# #
C D
17
G A B
# # #
F G A
+5V
KB TRI M
TP18
VR10
TP19
C58
C60
U1
4
R 70
Q9
C53
U13
C56
R82 C61
