3. ELEKTRONIK INSTALLIEREN

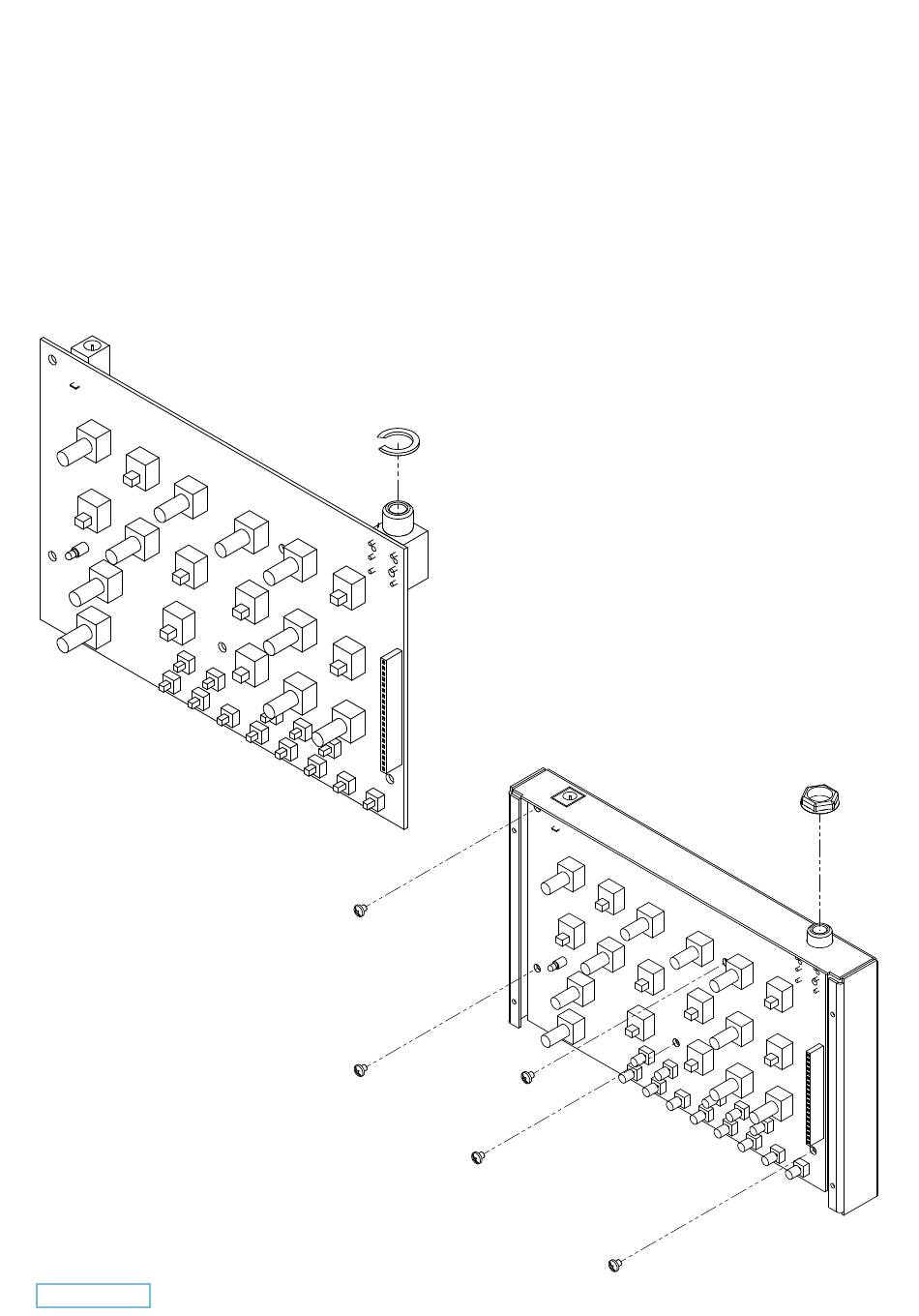

Entferne vorsichtig die Verpackung der Platine. Schiebe die zuvor vorbereitete Kunststoff-Unterlegscheibe
über den Schaft der Audiobuchse. Richte dabei den Ausschnitt entsprechend des Schlitzes am Buchsen-
schaft aus.
Platziere die Platine in der Gehäusewanne. Schiebe die Ausgangsbuchse durch die dafür vorgesehene
Bohrung. Justiere die Platine so, dass die fünf Befestigungslöcher bündig auf den Abstandshaltern der
Gehäusewanne liegen. Befestige die Platine nun mit den fünf silberfarbenen 1/4" Zylinderschrauben.
Ziehe die Schrauben zunächst nur locker an, so dass die Platine noch leicht beweglich ist. Richte die
Platine sorgfältig aus und ziehe die Schrauben fest.
Schraube die schwarze Kunststoff-Sechskantmutter auf die Audiobuchse und ziehe sie mit der Hand fest.
