3.5 Schutzbeschaltung
Eine Schutzbeschaltung muß parallel zu induktiven Lasten, wie Hupe, Magnetbremse, Elektro-
ventile und Schütze / Relais, die nicht direkt von der Steuerung angesteuert werden, angeschlos-
sen werden.
Enthält sie u. a. eine Diode, so muß diese denselben Strom wie die induktive Last führen können.

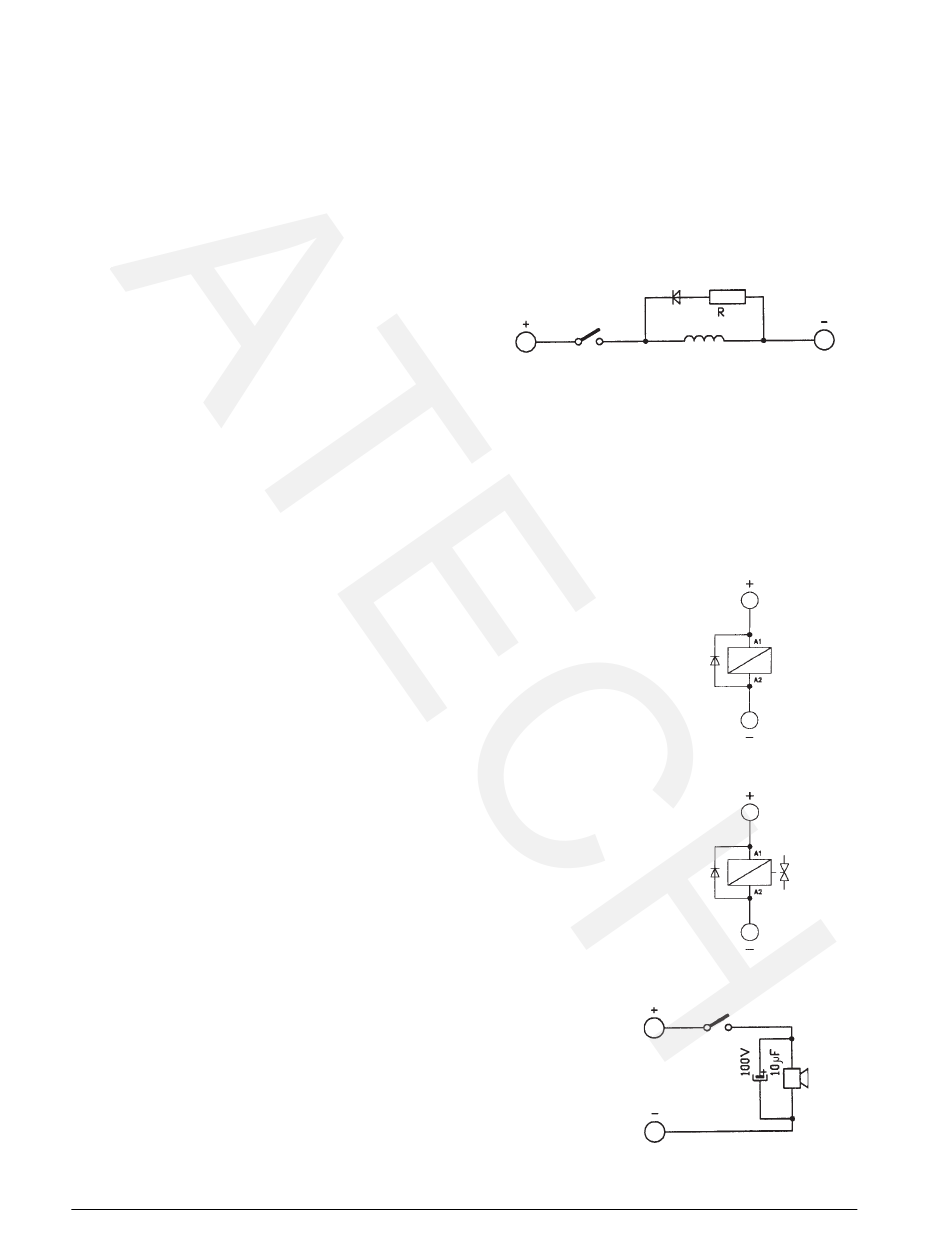

Schutzbeschaltung für Schütz und Magnetbremse:
parallel zu den Anschlüssen der Schützspule wird ein Widerstand in Reihe mit einer Diode
1N5407 in Sperrichtung angeschlossen.
Der Widerstand R sollte ungefähr denselben
ohmschen Wert wie die Schützspule bzw. die
Spule der Magnetbremse haben.
Die Leistung wird nach folgender Formel festgelegt:
Beispiel: Widerstand der Schützspule:
==> R
= 18Ohm P
Ohm
==> Widerstand 18Ohm / 3W
Schutzbeschaltung für externe Relais:
Es müssen Relais eingesetzt werden, die eine Schutzdiode
integriert haben oder mit einem entsprechenden Schutz-
beschaltungsmodul ergänzt werden können.
Schutzbeschaltung für Magnetventile:
Parallel zu den Anschlüssen des Magnetventils wird
eine Diode 1N4007 in Sperrichtung angeschlossen.
Schutzbeschaltung für Hupe:
Parallel zu den Anschlüssen der Hupe wird ein Elektrolyt-
Kondensator von 10µF / 100V angeschlossen. (Polarität beachten!)
14
18Ohm
= (24V)² / 10 x 18Ohm = 3,2W
W
- B1 -
Schützspule
Spule Magentbremse
P
= U² / 10R
W
Spannung:
24V
Hupe
