Kohler Command PRO CH245 Werkstatt-Handbuch Seite 48

Elektrische Anlage
Nur gleichgerichtete (ungeregelte) Systeme
Einige Motoren sind mit einer nur gleichgerichteten Generatoranlage ohne Regelung und einem Ausgangsstrom
von 3 bis 4 A ausgestattet. Der Gleichrichter ist üblicherweise mit einem entsprechenden Kabelbaum an den
Motor angeschlossen und in der Bedienkonsole befestigt. Die Masseverbindung erfolgt über den Kabelbaum. Der
Gleichrichter wandelt die Wechselspannung des Stators in eine Gleichspannung um.

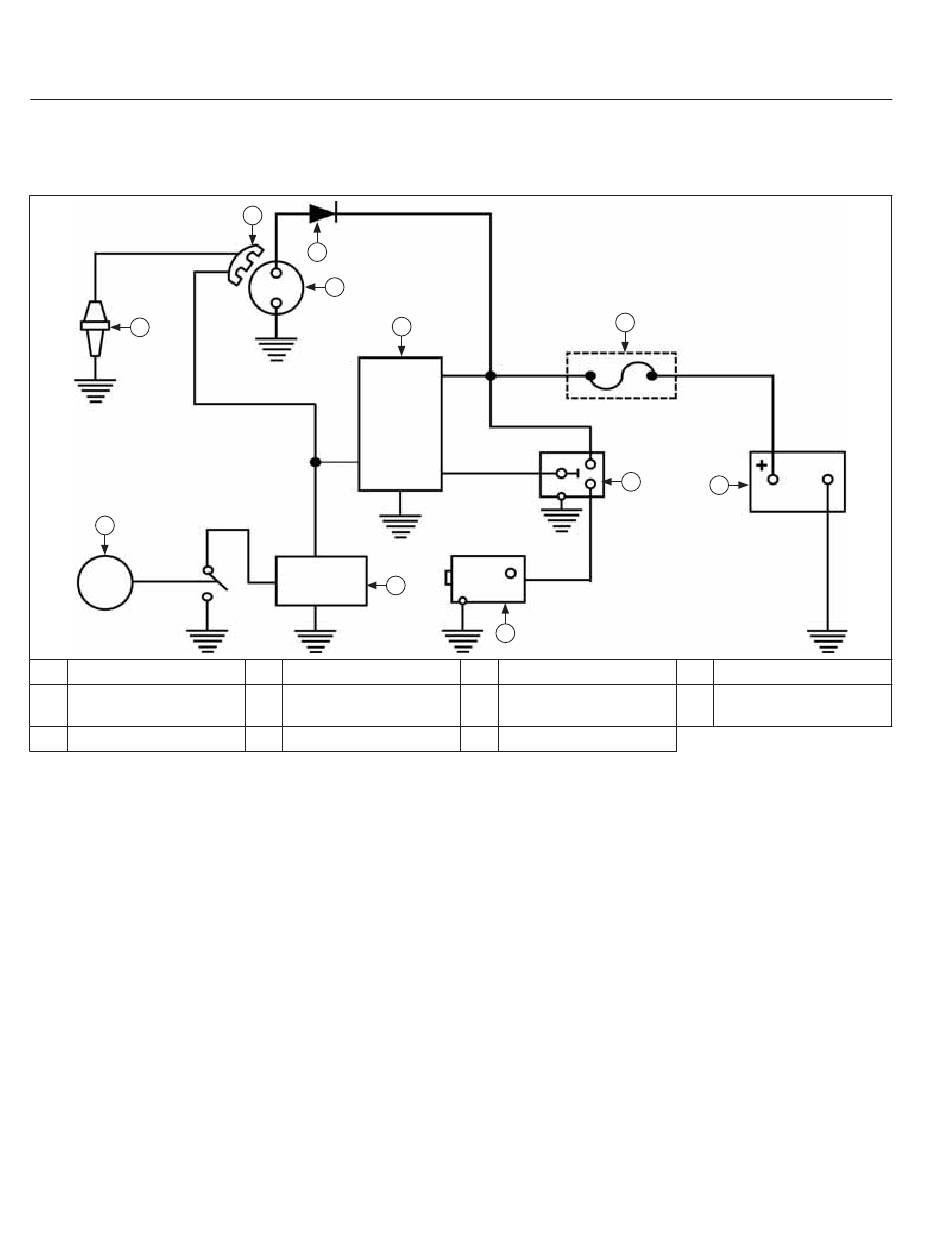

Anschlussplan - 3/4-A-Generatoranlage, nur gleichgerichtet
D
E
A Diode
Ölstand-Schwimmer-
E
schalter
I Relais
48
C
A
B
G
F
B Stator
F Ölstand-Kontrollmodul
J Batteriesicherung
KohlerEngines.com
J
I
H
C Zündmodul
G Startschalter
K 12-V-Batterie
K
D Zündkerze
H Anlassermotor
17 690 08 Rev. D
