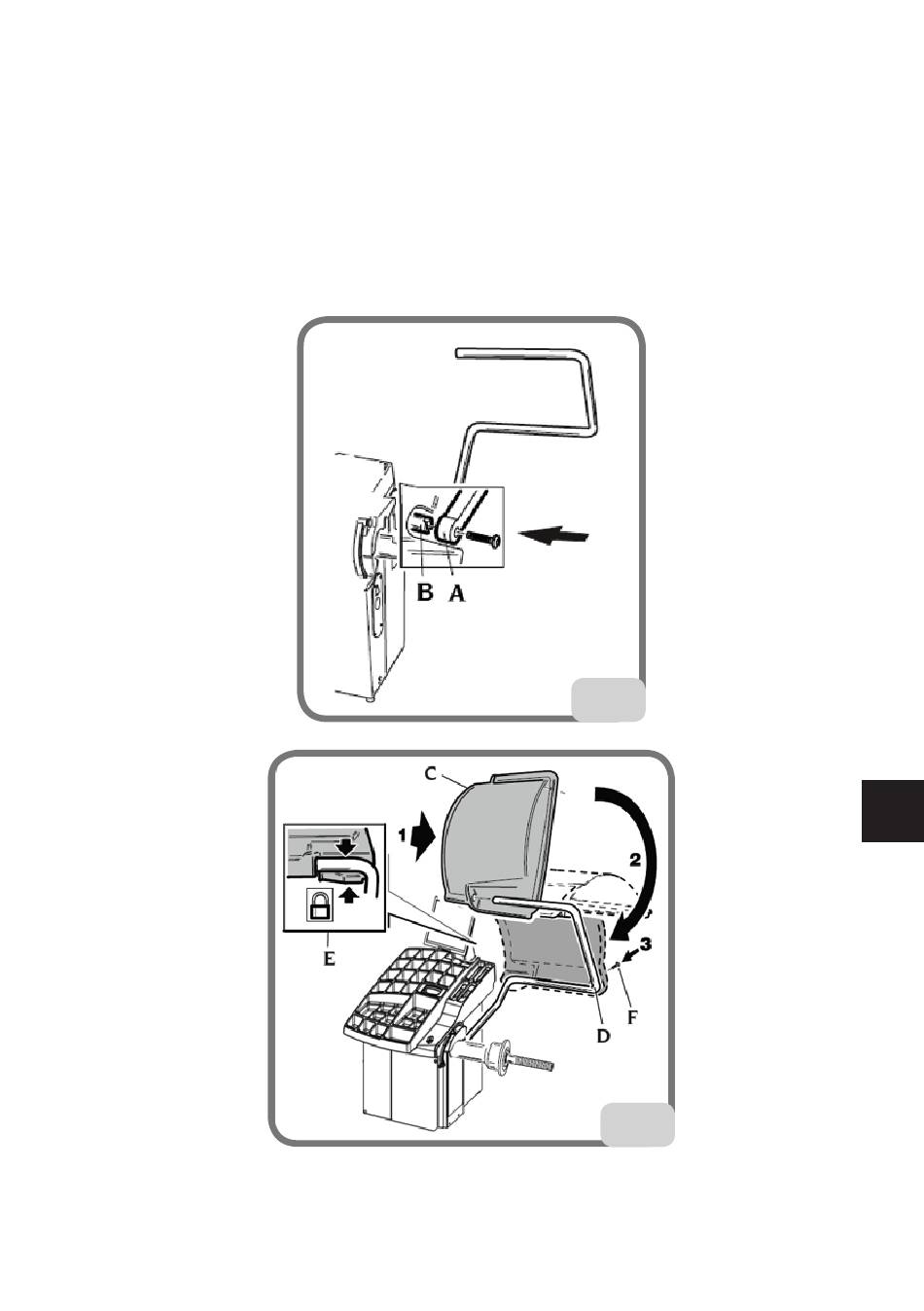

Montage des Radschutzes mit entsprechender Halterung (Abb. 5)

- Die Buchse (A, Abb. 5) am Drehbolzen (B, Abb. 5) verzapfen. Während dieses Vorgangs
muss sichergestellt werden, dass das Loch am Bolzen auf gleicher Höhe ist wie der in
die Buchse eingesteckte Stecker.
- Den Schlauch mit Hilfe der beigepackten M12-Schraube am Bolzen festspannen.
- das Metallrohr (D, Abb. 5a) in die beiden vorderen Öffnungen des Plastikschutzes (C,
Abb. 5a) einführen;
- den Radschutz am hinteren Teil des Rohrs an seinem vorgesehen Sitz einrasten (E, Abb. 5a);
- den Schutz blockieren, hierzu die mitgelieferte Schraube (F, Abb. 5 a) festziehen.
Benutzerhandbuch EM 9380 XLine - EM 9380C XLine
5
5a
D
223
