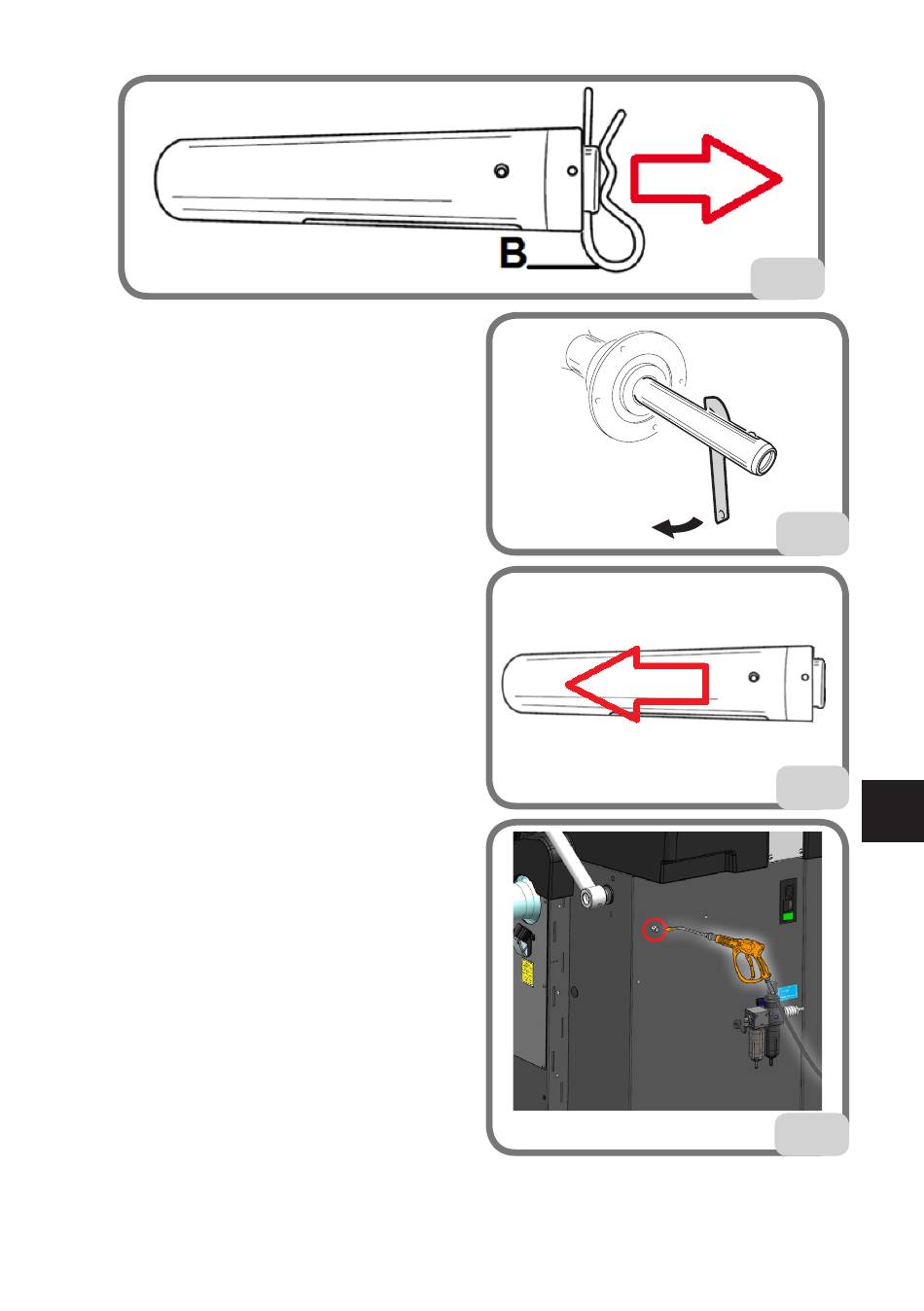

- Tirer la goupille comme indiqué par la figure
13, puis visser manuellement le moyeu C
jusqu'en fin de course
- Serrer le moyeu C en introduisant la clef spé-
ciale C dans la fente du moyeu EL (fig. 14).
- déposer la goupille de la douille cylindrique
de protection introduite précédemment.
- Afin de serrer suffisamment le moyeu doit
être donné un coup de marteau sur la touche
spéciale C (vous pouvez aussi utiliser la pince,
côté marteau, pour fixer les poids à ressort).
Si, pendant la phase d'assemblage, le moyeu
C doit geler avant la fin de la phase de serrage,
procéder comme suit:
- Faire un tour complet dans la direction
opposée du moyeu C
- Enlever la goupille fendue B
- Pousser le moyeu C dans le sens indiqué
sur la figure 14a puis serrer le moyeu jusqu'à
l'arrêt.
IMPORTANT
Pendant la phase de serrage, vérifiez que les
cliquets sont toujours fermés à l'intérieur du
manchon de verrouillage.
IMPORTANT
En cas de défaillance du dispositif de ver-
rouillage automatique, il est possible de
retirer la roue qui peut être présent sur la
machine agissant sur le côté arrière du corps
comme montré sur la figure 14b
Dans les machines où la décharge réglable
A de la figure 14c est également présente
sur le côté arrière du corps, il est possible
d'enlever la roue éventuellement présente sur la machine en procédant comme suit:
- Fermez le drain réglable A (fig. 14c);
Manuel d'utilisation EM 9380 XLine - EM 9380C XLine
13
14
14a
F
14b
