Fase (R, L1)

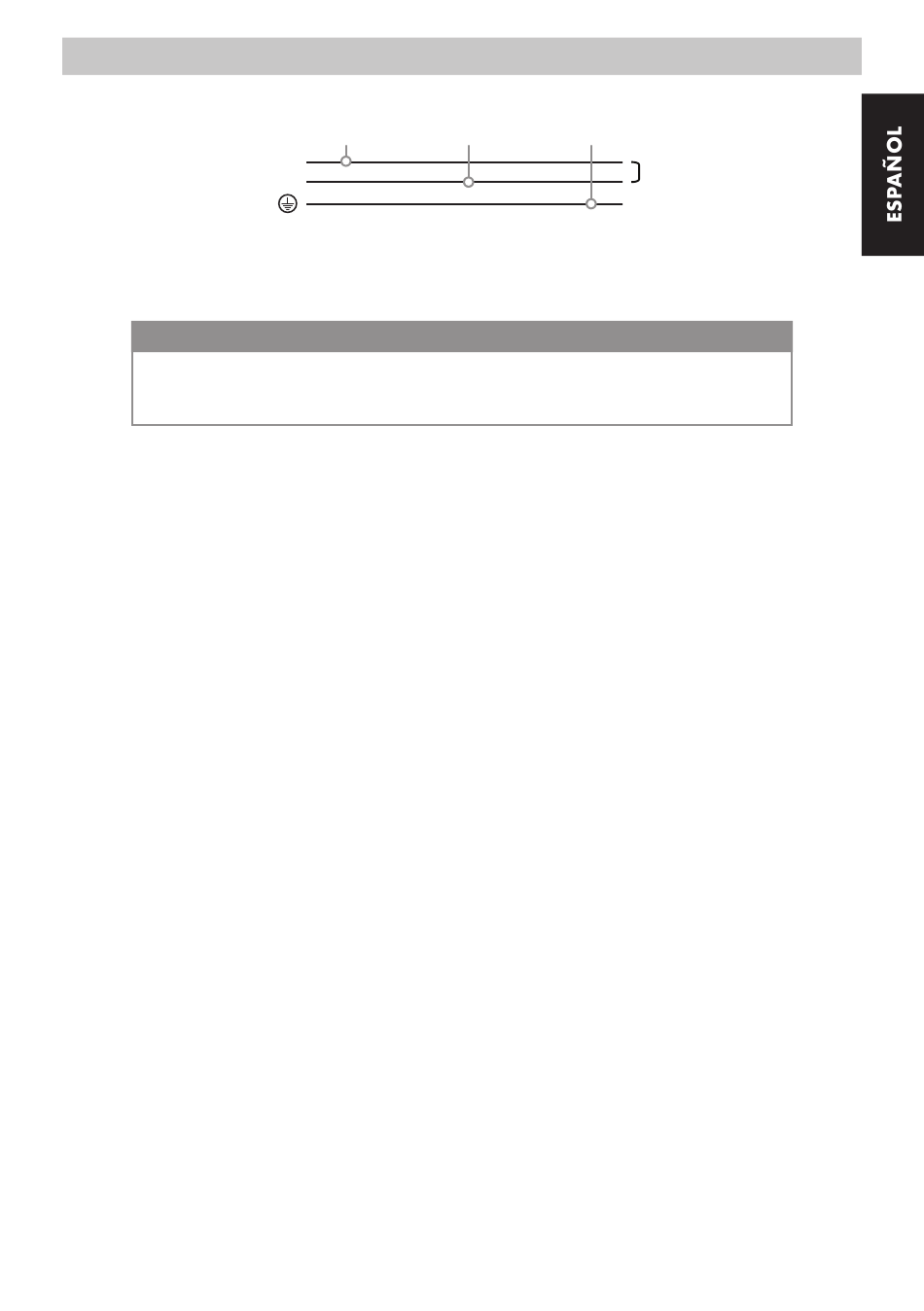

La máquina puede conectarse a alimentaciones de una sola fase de 110 V. En este caso el conductor Negro debe
conectarse a la fase y el conductor Blanco/Negro a la fase neutra. El conductor Verde debe conectarse a tierra.
NOTA
Recomendamos revisar la instalación eléctrica y realizar los cambios oportunos, según el tipo de línea
(monofásica o trifásica) a la que se vaya a conectar la máquina, siempre siguiendo las indicaciones de
la normativa vigente en el país donde vaya a ser instalada la máquina.
3.4. CONEXIÓN A DESAGÜE
Junto con la máquina se suministra un conducto de desagüe que debe ser conectado a la cazoleta de desagüe, que es el
elemento donde se centralizan todas las aguas residuales durante el funcionamiento normal de la máquina.
Por lo que es necesario disponer de una toma de desagüe para poder evacuar de forma limpieza estas aguas de
desecho.
3.5. GRUPO EROGADOR
a) Junta: facilita el ajuste del porta filtro en el grupo.
b) Ducha: es por donde el agua está en contacto con el café.
c) Dispositivo de drenaje.
d) Válvula solenoide: deja pasar el paso del agua hacia el grupo cuando se pulsa un botón de la botonera.
El grupo erogador es un bloque de estampación de latón en el que está situada la cámara de infusión. Cuando se pulsa
cualquier botón de la botonera, se acciona la bomba y se activa la válvula solenoide.
3.6. CALDERA
a) Grupo erogador.
b) Inyector.
c) Intercambiador de calor.
Esta caldera está fabricada en cobre y está atravesada por un intercambiador de calor que está conectada a la unidad
de alimentación.
Durante un ciclo de alimentación, el agua fría es bombeada a la caldera de café a través del inyector. A su vez, el
agua en el interior de la caldera de café es desplazada hasta el grupo erogador. En condiciones de reposo, existe
una circulación permanente de agua entre el grupo erogador y la caldera de café, que mantiene al conjunto a una
temperatura óptima para la preparación de café.
La temperatura de las resistencias en el interior de las calderas, están limitadas a través de termostatos. En caso de que
la temperatura de las resistencias supere la establecida por el termostato, la máquina cortará la alimentación eléctrica.
Para conectar de nuevo las resistencias, presione el botón de reset situado sobre el termostato.
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
Negro
Neutro
Blanco Verde
IBERITAL
110V
