La macchina è dotata di resistenze e di altri elementi elettrici da 110 V, 220 V - 240 V, secondo la versione. Deve essere
installato un interruttore di calibro adeguato tra l'installazione fissa e la macchina. Il consumo elettrico massimo è
indicato sulla targhetta delle caratteristiche.
Il cavo di terra deve essere collegato a una presa di terra adeguata.
IMPORTANTE
Le macchine possono essere collegate ad alimentazioni da 110 V, 220 V - 240 V in funzione della
versione della macchina in uso.

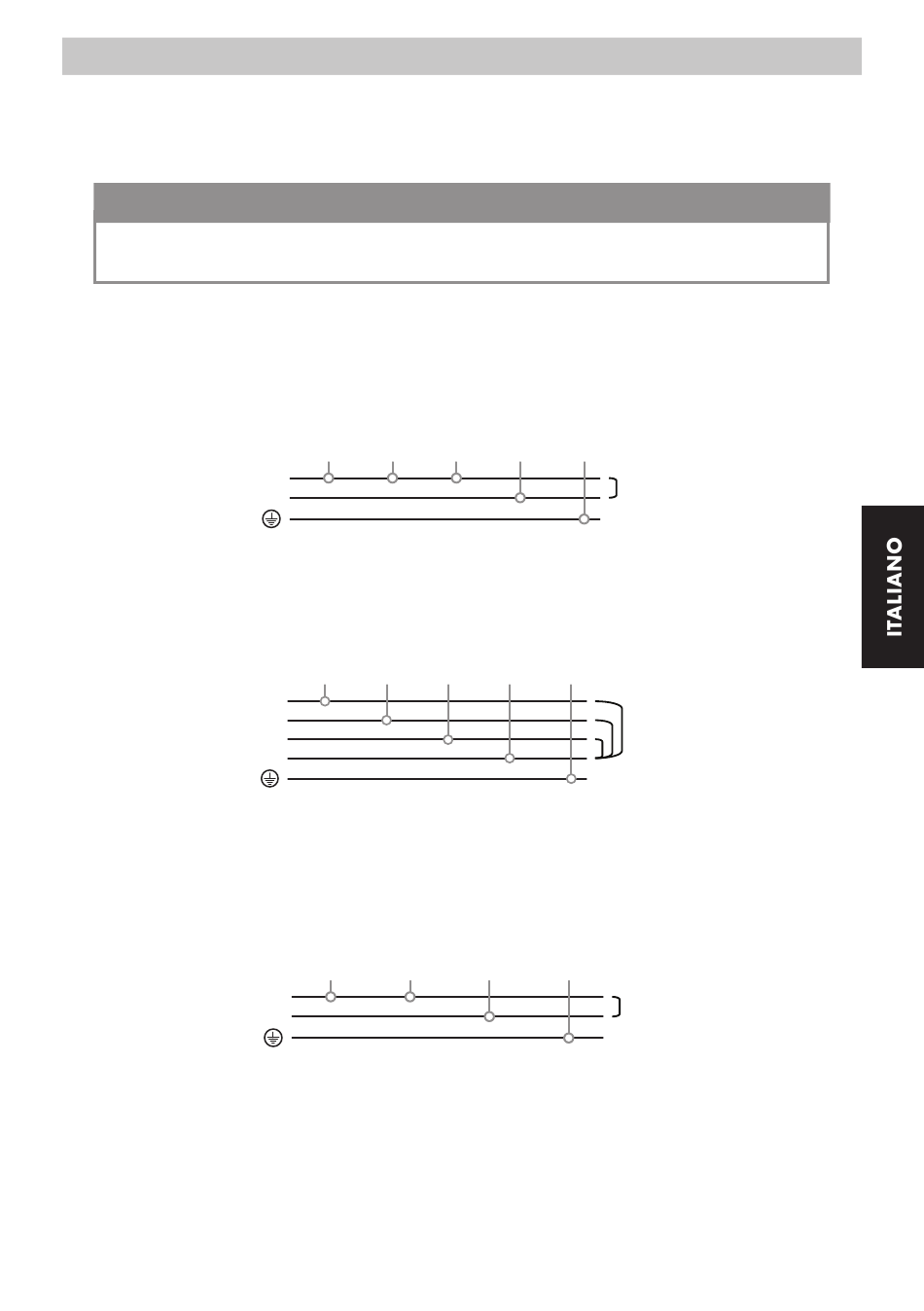

3.3.1. Macchine CE
Macchine con 5 conduttori
220 V - 240 V MONOFASICA CON NEUTRO (MACCHINE A 1-2-3 GRUPPI)
Fase (R)
Neutro
La macchina può essere collegata ad alimentazioni monofasiche da 220-240 V. In tal caso, i conduttori nero, marrone e
grigio devono essere uniti ed essere collegati alla fase dell'installazione fissa. Il conduttore blu deve essere collegato al
neutro. Il conduttore verde/giallo deve essere collegato a terra.
400 V TRE FASI CON NEUTRO (MACCHINE A 1-2-3 GRUPPI)
Fase (R)
Fase (S)
Fase (T)
Neutro
La macchina può essere collegata ad alimentazioni trifasiche da 400 V. In tal caso, i conduttori nero, marrone e grigio
devono essere collegati ciascuno a una fase diversa, mentre il conduttore blu deve essere collegato alla fase neutra. Il
conduttore verde/giallo deve essere collegato a terra.
Macchine con 4 conduttori
220 V - 240 V MONOFASICA CON NEUTRO (MACCHINE A 1-2-3 GRUPPI)
Fase (R)
Neutro
La macchina può essere collegata ad alimentazioni monofasiche da 220-240 V. In tal caso, il conduttore nero deve
essere unito a quello marrone ed essere quindi collegato alla fase dell'installazione fissa. Il conduttore blu o grigio deve
essere collegato al neutro. Il conduttore verde/giallo deve essere collegato a terra.
MANUALE D'INSTALLAZIONE E USO
Marrone Nero Grigio
Marrone Nero Grigio
Marrone Nero Grigio o Blu
Blu Verde/Giallo
220-240V
Blu Verde/Giallo
220-240V
Verde/Giallo
220-240V
