IBERITAL

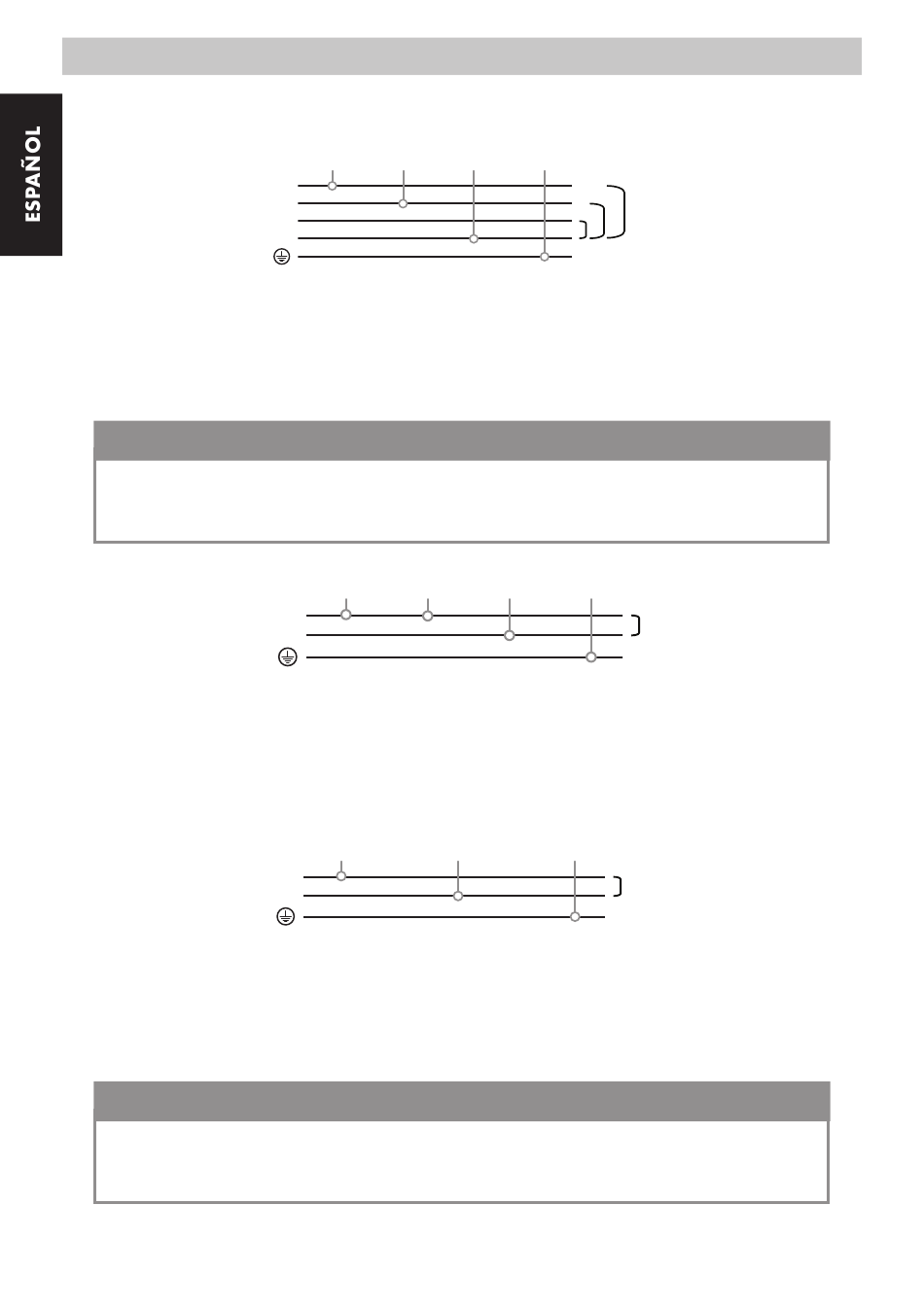

400 V DOS FASES CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
Fase (R, L1)
Fase (S, L2)
Fase (T, L3)
Neutro
La máquina puede conectarse a alimentaciones de tres fases y un neutro de 400 V. En este caso el conductor Negro
debe conectarse a una de las tres fases, el conductor Rojo a una fase diferente y el conductor Blanco/Negro a la fase
neutra. El conductor Verde debe conectarse a tierra.
110 V UNA FASE CON NEUTRO (MÁQUINAS 1-2 GRUPOS)
IMPORTANTE
Las máquinas fabricadas para conectar a tensiones eléctricas de 110 V, son fabricadas con
elementos eléctricos específicos para esta tensión. Por lo que solo podrán instalarse a la tensión de
110 V, tal y como se indica en el esquema eléctrico específico para estas tensiones.
Fase (R, L1)
La máquina puede conectarse a alimentaciones de una sola fase de 110 V. En este caso el conductor Negro debe
conectarse a la fase de la instalación fija, el conductor Rojo debe conectarse a la misma fase que el conductor Negro, y
el conductor Blanco/Negro a la fase neutra. El conductor Verde debe conectarse a tierra.
Máquinas con 3 hilos
220 V - 240 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
Fase (R, L1)
Neutro
La máquina puede conectarse a alimentaciones de una sola fase de 220-240 V. En este caso el conductor Negro debe
conectarse a la fase de la instalación fija. El conductor Blanco/Negro debe conectarse a la fase neutra. El conductor
Verde debe conectarse a tierra.
110 V UNA FASE CON NEUTRO (MÁQUINAS 1-2 GRUPOS)
IMPORTANTE
Las máquinas fabricadas para conectar a tensiones eléctricas de 110 V, son fabricadas con
elementos eléctricos específicos para esta tensión. Por lo que solo podrán instalarse a la tensión de
110 V, tal y como se indica en el esquema eléctrico específico para estas tensiones.
60
Negro Rojo
Negro Rojo
Neutro
Negro
Blanco Verde
Blanco Verde
Blanco Verde
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
220-240V
110V
220-240V
