Máquinas con 3 hilos

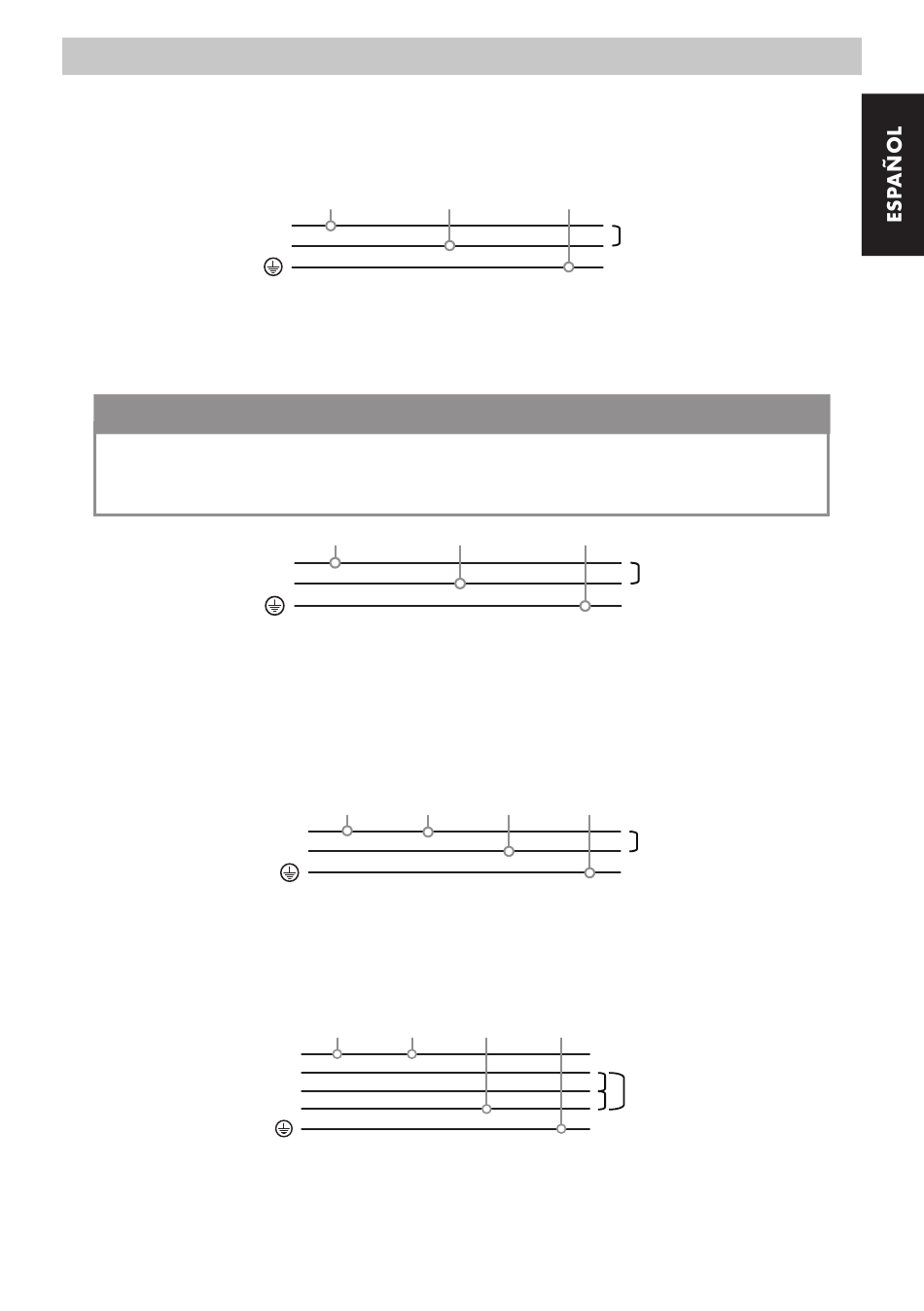

220 V - 240 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
Fase (R)
Neutro
La máquina puede conectarse a alimentaciones de una sola fase de 220-240 V. En este caso el conductor Marrón debe
conectarse a la fase de la instalación fija. El conductor azul o gris debe conectarse a la fase neutra. El conductor Verde/
Amarillo debe conectarse a tierra.
110 V UNA FASE CON NEUTRO (MÁQUINAS 1-2 GRUPOS)
IMPORTANTE
Las máquinas fabricadas para conectar a tensiones eléctricas de 110 V, son fabricadas con
elementos eléctricos específicos para esta tensión. Por lo que solo podrán instalarse a la tensión de
110 V, tal y como se indica en el esquema eléctrico específico para estas tensiones.
Fase (R)
Neutro
La máquina puede conectarse a alimentaciones de una sola fase de 110 V. En este caso el conductor Marrón debe conectarse a
la fase y el conductor Azul o Gris a la fase neutra. El conductor Verde/Amarillo debe conectarse a tierra.
3.3.2. Máquinas ETL
Máquinas con 4 hilos
220 V - 240 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
Fase (R, L1)
La máquina puede conectarse a alimentaciones de una sola fase de 220-240 V. En este caso el conductor Negro debe unirse
al conductor Rojo y después conectarse a la fase de la instalación fija. El conductor Blanco/Negro debe conectarse al neutro. El
conductor Verde debe conectarse a tierra.
400 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
Fase (R, L1)
Fase (S, L2)
Fase (T, L3)
Neutro
La máquina puede conectarse a alimentaciones de tres fases y un neutro de 400 V. En este caso el conductor Negro debe
conectarse a una de las tres fases, el conductor Rojo a la misma y el conductor Blanco/Negro a la fase neutra. El conductor
Verde debe conectarse a tierra.
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
Marrón Gris o Azul
Marrón Gris o Azul
Negro Rojo
Neutro
Negro Rojo
Verde/Amarillo
220-240V
Verde/Amarillo
110V
Blanco Verde
110V
Blanco Verde
220-240V
