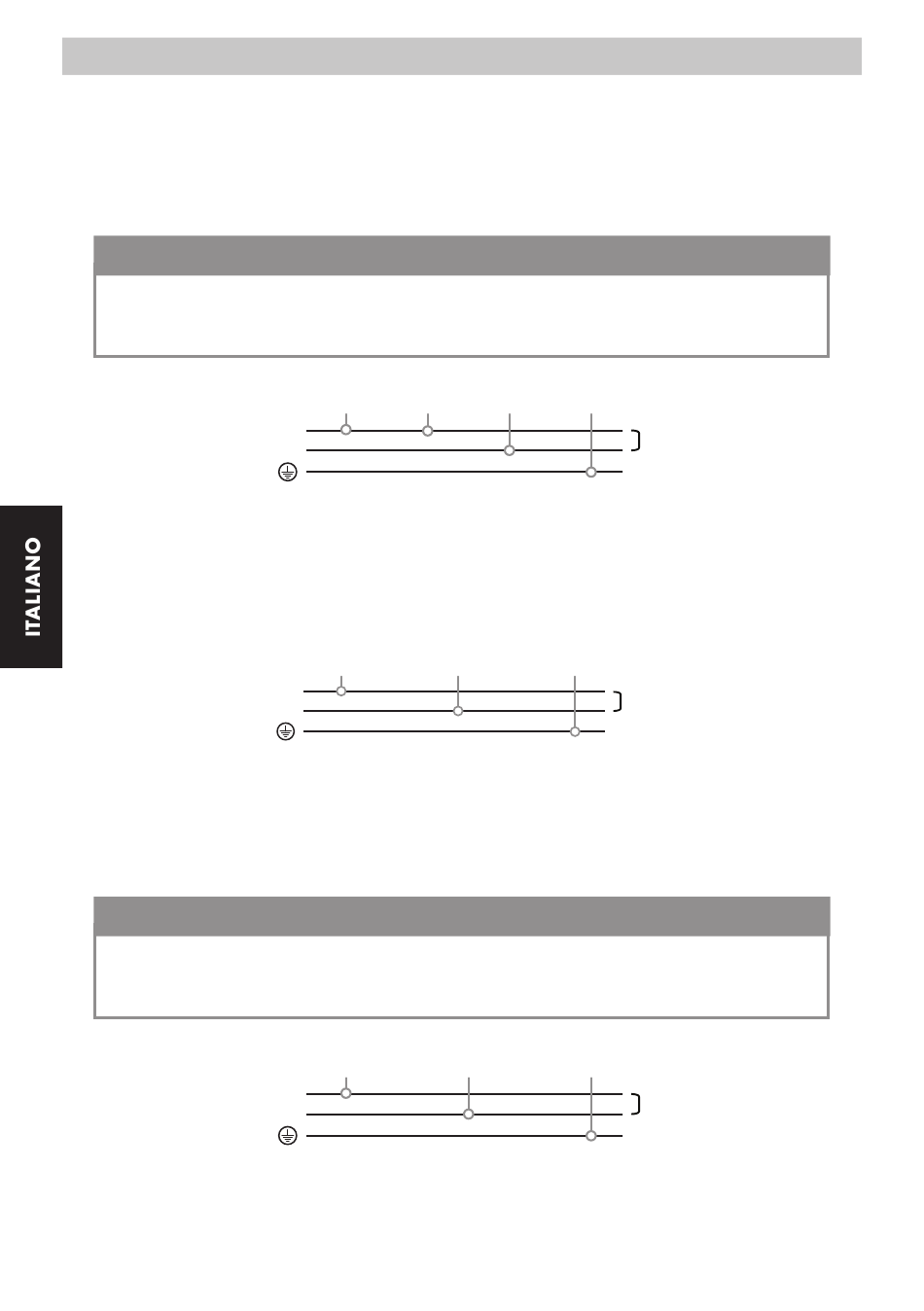

La macchina può essere collegata ad alimentazioni trifasiche da 400 V. In questo caso il conduttore nero deve essere
collegato a una delle tre fasi, il conduttore rosso a una fase diversa, mentre quello bianco/nero alla fase neutro. Il
conduttore verde deve essere collegato a terra.
110 V MONOFASICA CON NEUTRO (MACCHINE A 1-2 GRUPPI)
IMPORTANTE
Le macchine concepite per il collegamento a tensioni elettriche di 110 V sono dotate di elementi
elettrici specifici per tale tensione. Pertanto possono essere collegate solo alla tensione da 110 V,
come indicato nello schema elettrico specifico per tali tensioni.
Fase (R, L1)
La macchina può essere collegata ad alimentazioni monofasiche da 110 V. In questo caso il conduttore nero deve essere
collegato alla fase dell'installazione fissa, il conduttore rosso alla stessa fase del nero e quello bianco/nero alla fase
neutra. Il conduttore verde deve essere collegato a terra.
Macchine con 3 conduttori
220 V - 240 V MONOFASICA CON NEUTRO (MACCHINE A 1-2-3 GRUPPI)
Fase (R, L1)
Neutro
La macchina può essere collegata ad alimentazioni monofasiche da 220-240 V. In tal caso, il conduttore nero deve
essere collegato alla fase dell'installazione fissa. Il conduttore bianco/nero deve essere collegato al neutro. Il conduttore
verde deve essere collegato a terra.
110 V MONOFASICA CON NEUTRO (MACCHINE A 1-2 GRUPPI)
IMPORTANTE
Le macchine concepite per il collegamento a tensioni elettriche di 110 V sono dotate di elementi
elettrici specifici per tale tensione. Pertanto possono essere collegate solo alla tensione da 110 V,
come indicato nello schema elettrico specifico per tali tensioni.
Fase (R, L1)
La macchina può essere collegata ad alimentazioni monofasiche da 110 V. In questo caso il conduttore nero deve essere
collegato alla fase, mentre quello bianco/nero alla fase neutra. Il conduttore verde deve essere collegato a terra.
220
Nero Rosso
Neutro
Nero
Nero
Neutro
Bianco Verde
Bianco Verde
Bianco Verde
MANUALE D'INSTALLAZIONE E USO
110V
220-240V
110V
