MADISON 125-150

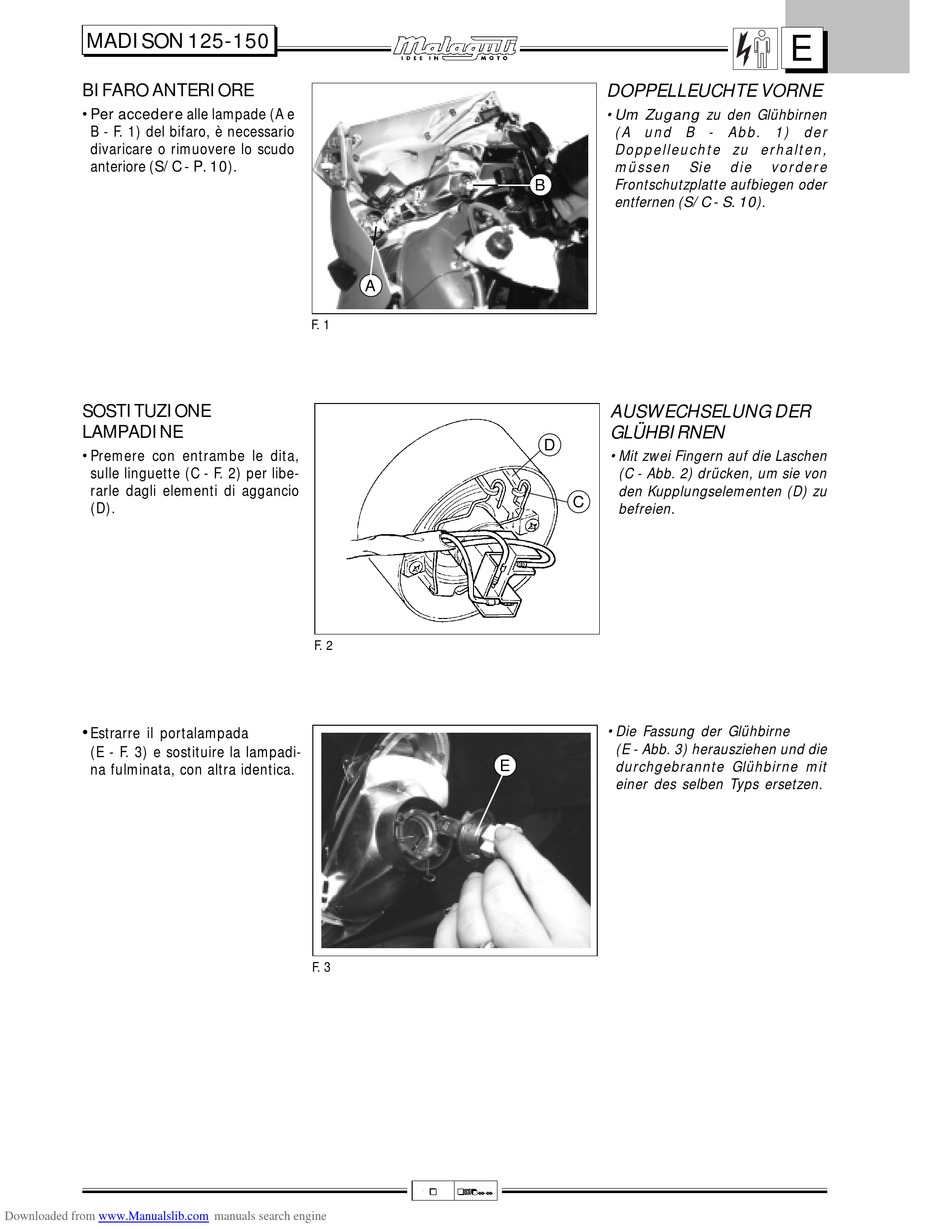

BIFARO ANTERIORE
•Per accedere alle lampade (A e
B - F. 1) del bifaro, è necessario
divaricare o rimuovere lo scudo
anteriore (S/C - P. 10).
SOSTITUZIONE
LAMPADINE
•Premere con entrambe le dita,
sulle linguette (C - F. 2) per libe-
rarle dagli elementi di aggancio
(D).
•
Estrarre il portalampada
(E - F. 3) e sostituire la lampadi-
na fulminata, con altra identica.
Downloaded from www.Manualslib.com
A
F. 1
F. 2
F. 3
manuals search engine
B
D
C
E
3 4 12/99 0
DOPPELLEUCHTE VORNE
• Um Zugang zu den Glühbirnen
(A und B - Abb. 1) der
Doppelleuchte zu erhalten,
müssen Sie die vordere
Frontschutzplatte aufbiegen oder
entfernen (S/C - S. 10).
AUSWECHSELUNG DER
GLÜHBIRNEN
• Mit zwei Fingern auf die Laschen
(C - Abb. 2) drücken, um sie von
den Kupplungselementen (D) zu
befreien.
• Die Fassung der Glühbirne
(E - Abb. 3) herausziehen und die
durchgebrannte Glühbirne mit
einer des selben Typs ersetzen.
E
