MADISON 125-150

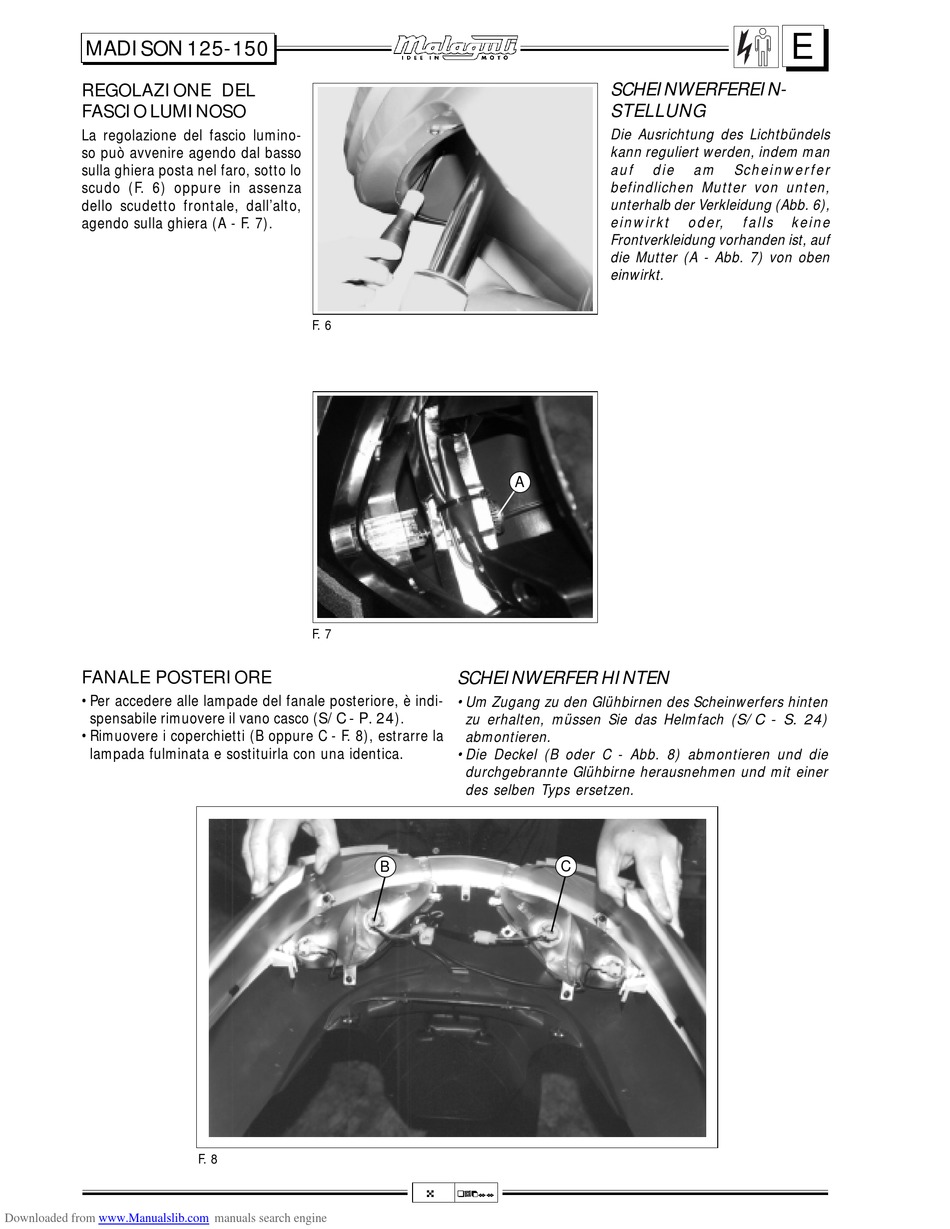

REGOLAZIONE DEL
FASCIO LUMINOSO
La regolazione del fascio lumino-
so può avvenire agendo dal basso
sulla ghiera posta nel faro, sotto lo
scudo (F. 6) oppure in assenza
dello scudetto frontale, dall'alto,
agendo sulla ghiera (A - F. 7).
FANALE POSTERIORE
• Per accedere alle lampade del fanale posteriore, è indi-
spensabile rimuovere il vano casco (S/C - P. 24).
• Rimuovere i coperchietti (B oppure C - F. 8), estrarre la
lampada fulminata e sostituirla con una identica.
Downloaded from www.Manualslib.com
F. 6
F. 7
F. 8
manuals search engine
A
SCHEINWERFER HINTEN
• Um Zugang zu den Glühbirnen des Scheinwerfers hinten
zu erhalten, müssen Sie das Helmfach (S/C - S. 24)
abmontieren.
• Die Deckel (B oder C - Abb. 8) abmontieren und die
durchgebrannte Glühbirne herausnehmen und mit einer
des selben Typs ersetzen.
B
4 12/99
SCHEINWERFEREIN-
STELLUNG
Die Ausrichtung des Lichtbündels
kann reguliert werden, indem man
auf die am Scheinwerfer
befindlichen Mutter von unten,
unterhalb der Verkleidung (Abb. 6),
einwirkt oder,
Frontverkleidung vorhanden ist, auf
die Mutter (A - Abb. 7) von oben
einwirkt.
C
E
falls keine
