6. Branchement électrique
A

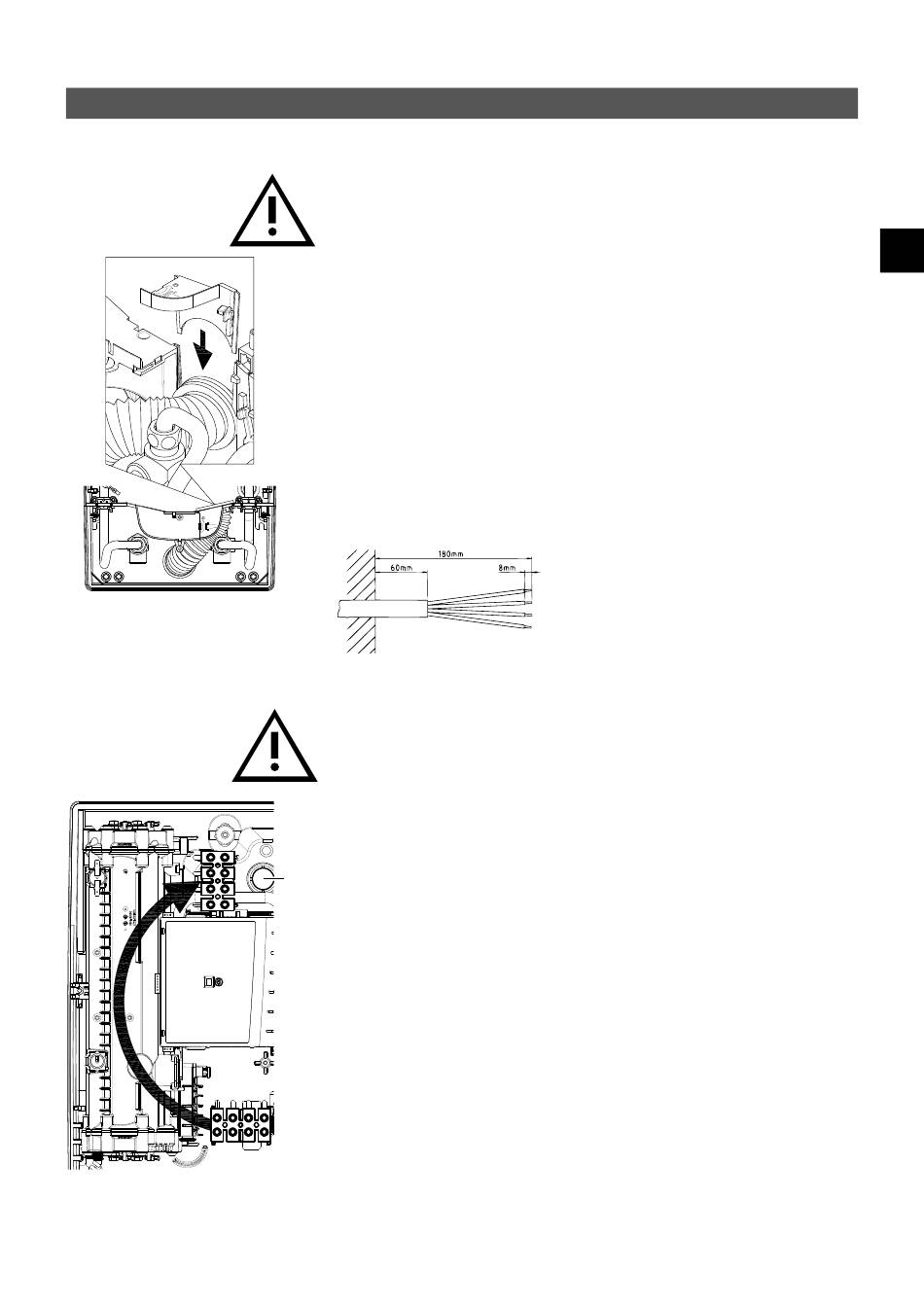

Branchement électrique par le dessous
Remarque : Si nécessaire, le terminal de connexion peut être déplacé vers la partie supé-
rieure de l'appareil. Veuillez suivre les instructions figurant dans la section suivante.
Avant de procéder au raccordement de l'appareil, assurez-vous que le réseau électrique
d'alimentation est hors tension!
1. Retirez la gaine du câble de raccordement environ 6 cm après sa sortie du mur.
Enfilez la gaine de protection anti-éclaboussures sur le câble de raccordement avec
la petite ouverture vers l'avant de manière à ce qu'elle soit bien à plat contre le
mur. Celle-ci évite que de l'eau qui pourrait éventuellement pénétrer dans l'appareil
entre en contact avec les câbles électriques. Elle ne doit pas être endommagée! Il
est obligatoire d'utiliser la gaine de protection!
2. Rabattre le support de clapet vers la droite.
3. Dénudez les câbles et raccordez-les aux bornes selon le schéma électrique. L'appareil
doit être relié à la terre.
4. Enfilez la gaine de protection sur le câble de raccordement suffisamment loin pour
qu'elle vienne s'adapter parfaitement dans le creux de la cloison intermédiaire. Veillez
ici à ce que la gaine de protection soit orientée comme illustré. Mettez la fixation du
manchon (A) en place, rabattez le support de clapet en place et enclenchez-le sur la
cartouche chauffante.
5. Posez le boîtier sur l'appareil et serrez la vis de fixation. Vous pouvez ensuite enclipser
le cache.
Branchement électrique par le dessus
Assurez-vous que l'alimentation électrique est coupée avant de brancher l'appareil au
réseau électrique !
1. Ouvrez le point de rupture prédéterminé (S) sur l'embossage dans la partie supé-
rieure de l'appareil en appliquant une forte pression avec un outil émoussé (par
exemple un tournevis). Si le câble de connexion électrique est installé en surface,
ouvrez la découpe située à droite de la partie inférieure du boîtier.
2. Coupez le passe-fil du sac d'accessoires en fonction de la section de la conduite
d'alimentation. Pour obtenir une protection optimale contre l'eau, l'ouverture de
S
l'embout doit être légèrement plus petite que la section du câble de raccordement.
Introduire l'embout dans l'ouverture. L'embout de protection doit être utilisé !
3. Gainer le câble de connexion pour que la gaine se prolonge à travers le passe-fil à
l'intérieur de l'appareil. Prendre l'appareil préparé dans une main et faire passer le
câble à travers le passe-fil avec l'autre main.
4. Poser l'appareil sur le support mural, guider la tige filetée du support mural à travers
le trou de l'appareil prévu et fixer l'appareil.
5. Rabattre le support de clapet vers la droite.
6. Desserrez la vis de fixation du bornier. Déplacez le bornier sur le pied supérieur et
fixez-le à nouveau à cet endroit.
7. Dénudez les fils individuels du câble de raccordement et connectez-les au terminal
de raccordement conformément au schéma électrique. L'appareil doit être rac-
cordé au conducteur de protection.
8. Repliez le support rabattable et enclenchez-le en place.
9. Posez le boîtier sur l'appareil et serrez la vis de fixation. Vous pouvez ensuite
enclipser le cache.
Remarque : Pour garantir la protection contre les éclaboussures IP25, le manchon de
protection contre les éclaboussures doit rester inséré au bas de l'appareil.
