6. Elektrická prípojka

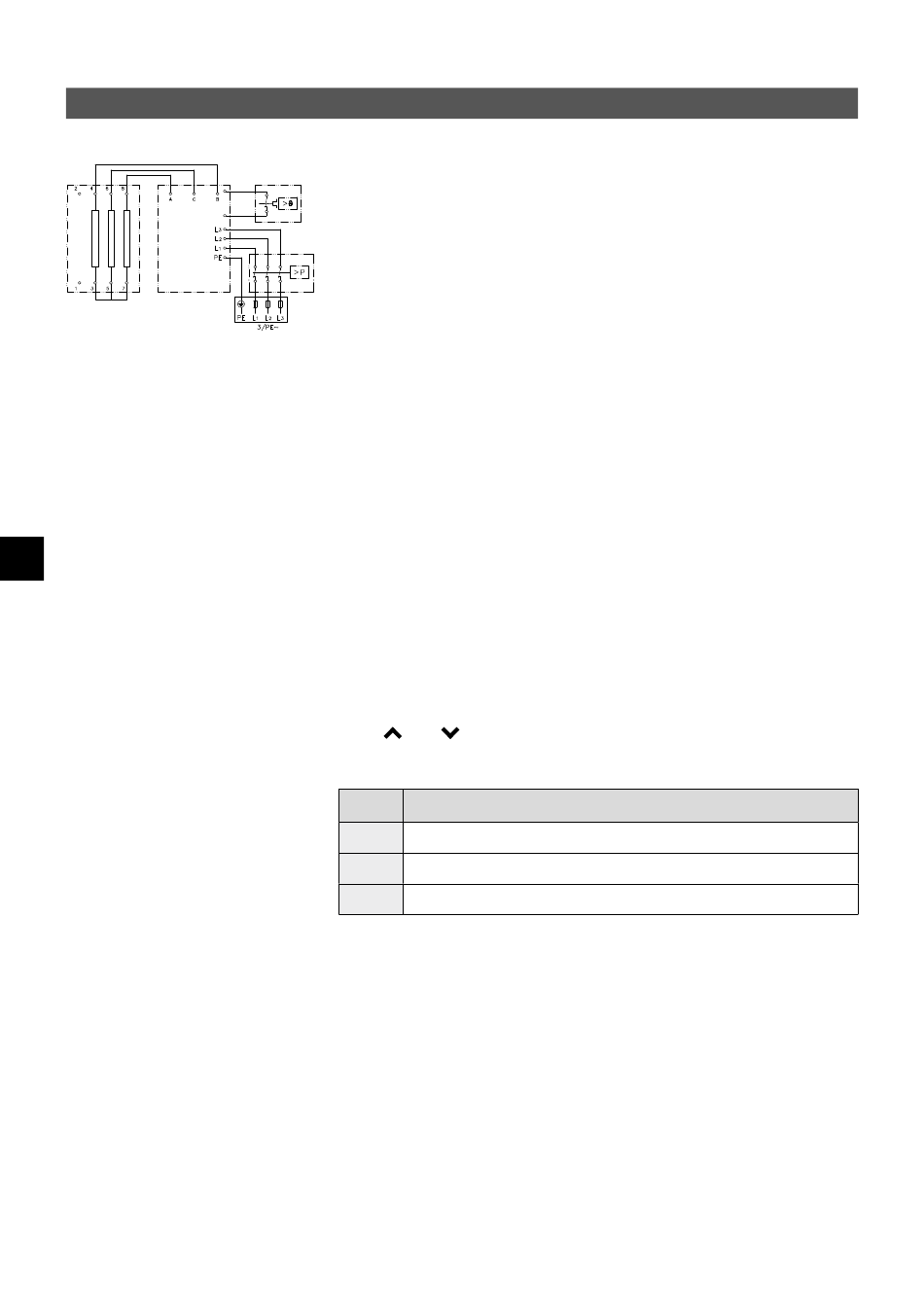

Schéma zapojenia
2 1
1. Elektronika
2. Vyhrievací článok
3. Bezpečnostný obmedzovač tlaku SDB
4. Svorkovnica
5. Bezpečnostný obmedzovač teploty
STB
SK
Smie vykonať iba odborník!
Musí sa dodržiavať:
• napr. VDE 0100
5
• Ustanovenia miestneho elektrorozvodného a vodárenského podniku
• Technické údaje na typovom štítku
3
• Pripojte zariadenie na ochranný vodič!
4
Štrukturálne predpoklady
• Zariadenie musí byť trvalo pripojené k trvalo nainštalovaným elektrickým prípojkám.
Zariadenie musí byť pripojené k ochrannému vodiču.
• Elektrické káble musia byť v perfektnom stave a po inštalácii už nesmie byť možné
sa ich dotýkať.
• Na strane inštalácie musí byť k dispozícii deliace zariadenie so šírkou kontaktného
otvoru najmenej 3 mm na jeden pól (napr. prostredníctvom poistiek).
• Na ochranu zariadenia musí byť nainštalovaný ochranný prvok vedenia s vypínacou
charakteristikou C a vypínací prúd, ktorý zodpovedá prúdu zariadenia.
Relé na odľahčenie záťaže
Pri pripájaní ďalších trojfázových zariadení je možné k vonkajšiemu vodiču L2 pripojiť
relé na odľahčenie záťaže pre elektronické prietokové ohrievače vody (položka CLAGE
č. 82250).
Ak chcete zmeniť prevádzkový režim, otvorte po nastavení elektrického pripojenia
a prvom uvedení do prevádzky ponuku nastavení a potom vyberte položku ponuky
»Odľahčenie zaťaženia«. Ak je položka ponuky sivá, najskôr aktivujte režim expertov v
časti Nastavenia / softvér.
Výberom možnosti »OK« sa dostanete do režimu nastavenia. Stlačením a podržaním
tlačidla alebo na dve sekundy nastavíte hodnotu 0, 1 alebo 2.
Následne sa má aktivovať blokovacia funkcia (viď Kapitola »Prvé uvedenie do prevádz-
ky« Odsek »Blokovacia funkcia«).
Hodnota Popis
0 Prevádzka bez relé na uvoľnenie záťaže, nastavenie z výroby
1 Prevádzka s normálnym relé na uvoľnenie záťaže
2 Prevádzka s citlivým relé na uvoľnenie záťaže
Najskôr zvoľte prevádzkový režim »1« a skontrolujte funkciu relé na odľahčenie záťaže s
nízkym výkonom zariadenia (35 stupňov požadovanej hodnoty a malé množstvo vody).
Ak relé vyhadzovača bliká, musí sa zvoliť prevádzkový režim »2«.
