6. Elektrische aansluiting

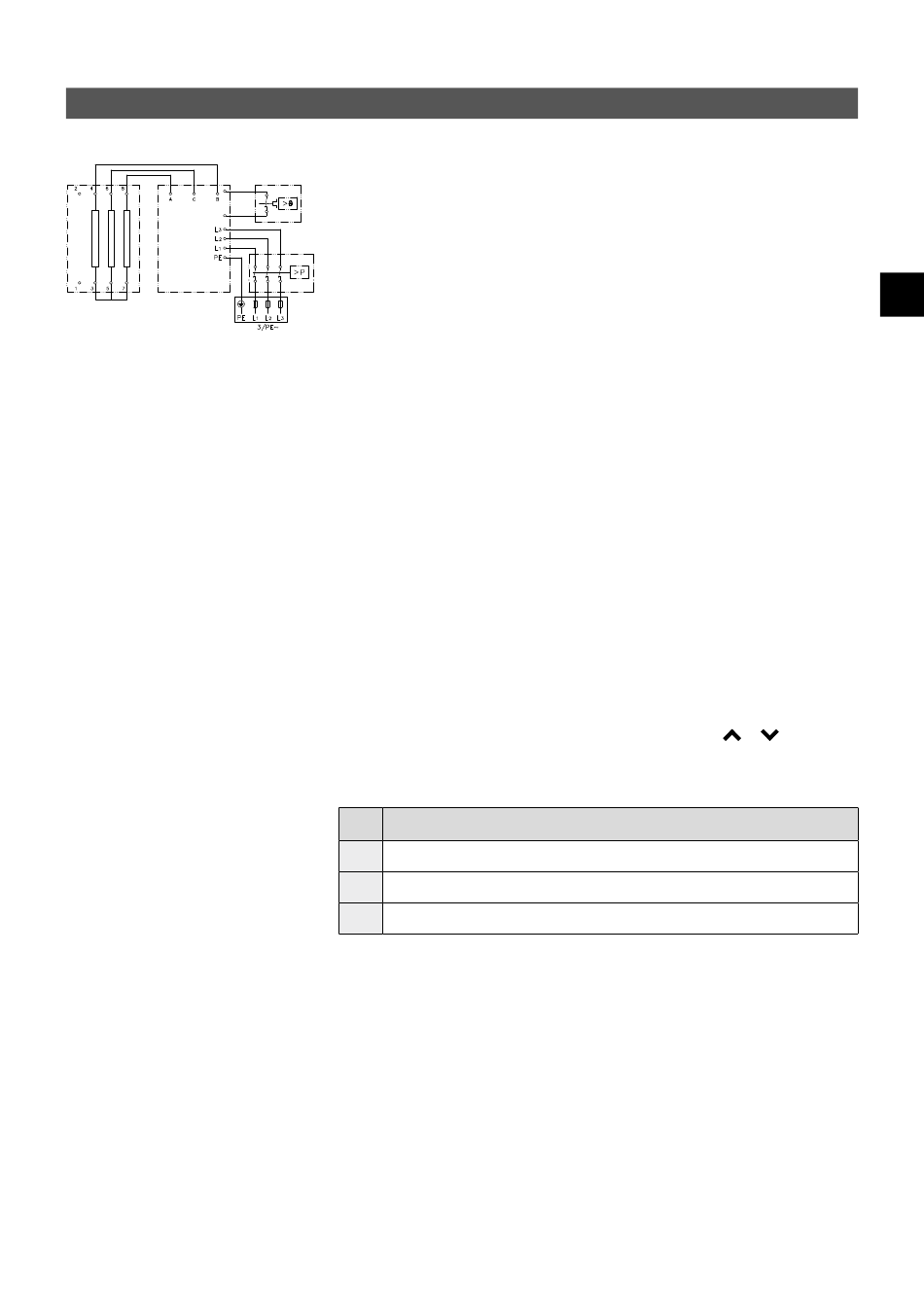

Aansluitschema

2 1
1. Elektronica
2. Verwarmingselement
3. Veiligheidsdrukbegrenzer SDB
4. Kroonklemstrip
5. Veiligheidstemperatuurbegrenzer STB
Alleen door de vakman!
Let op het volgende:
• bijv. VDE 0100
5
• Bepalingen van de plaatselijke leverancier van water en elektriciteit
• Technische gegevens en gegevens op het typeplaatje
3
• Apparaat op de aardleiding aansluiten!
4

Installatie voorschriften

• Het apparaat moet permanent op vast aangelegde leidingen worden aangesloten.
Het apparaat moet op randaarde worden aangesloten.
• De elektrische kabels moeten zich in onberispelijke staat bevinden en mogen na de
montage niet meer toegankelijk zijn.
• Tijdens de installatie moet aan alle polen een ontkoppelmechanisme (bijv. met zeke-
ringen) met een contactopening van minimaal 3 mm worden geplaatst.
• Ter bescherming van de apparaat moet een lijnbeschermingselement met uitscha-
kelkarakteristiek C en een aan de nominale stroom van het apparaat aangepaste
uitschakelstroom worden gemonteerd.

Relais voor afschakeling bij overbelasting

Als meerdere wisselstroomapparaten worden aangesloten, kan een lastrelais voor de
elektronische doorstroomwaterverwarmer (CLAGE art.nr. 82250) op de fase L2 wor-
den aangesloten.
Om de bedrijfsmodus te wijzigen, roept u het instellingenmenu op na het tot stand
brengen van de elektrische aansluiting en de eerste inbedrijfstelling en selecteert u
vervolgens het menu-item "Belasting afwerpen". Als het menu-item grijs is, activeer
dan eerst de expertmodus onder Instellingen / Software.
Door "OK" te selecteren, gaat u naar de instellingsmodus. Houd
den ingedrukt om een waarde van 0, 1 of 2 in te stellen.
Vervolgens moet de vergrendelingsfunctie worden geactiveerd (zie hoofdstuk
"7. Eerste inbedrijfstelling" sectie "Vergrendelingsfunctie").
Value Description
0 Operation without load shedding relay, factory setting
1 Operation with normal load shedding relay
2 Operation with sensitive load shedding relay
Selecteer eerst de bedrijfsmodus "1" en controleer de functie van het lastafschakelre-
lais met een lage apparaatuitgang (35 graden instelpunt en kleine hoeveelheid water).
Als het uitwerprelais flikkert, moet de bedrijfsmodus "2" worden gekozen.
75
CLAGE
NL
of twee secon-
