6. Elektroanschluss

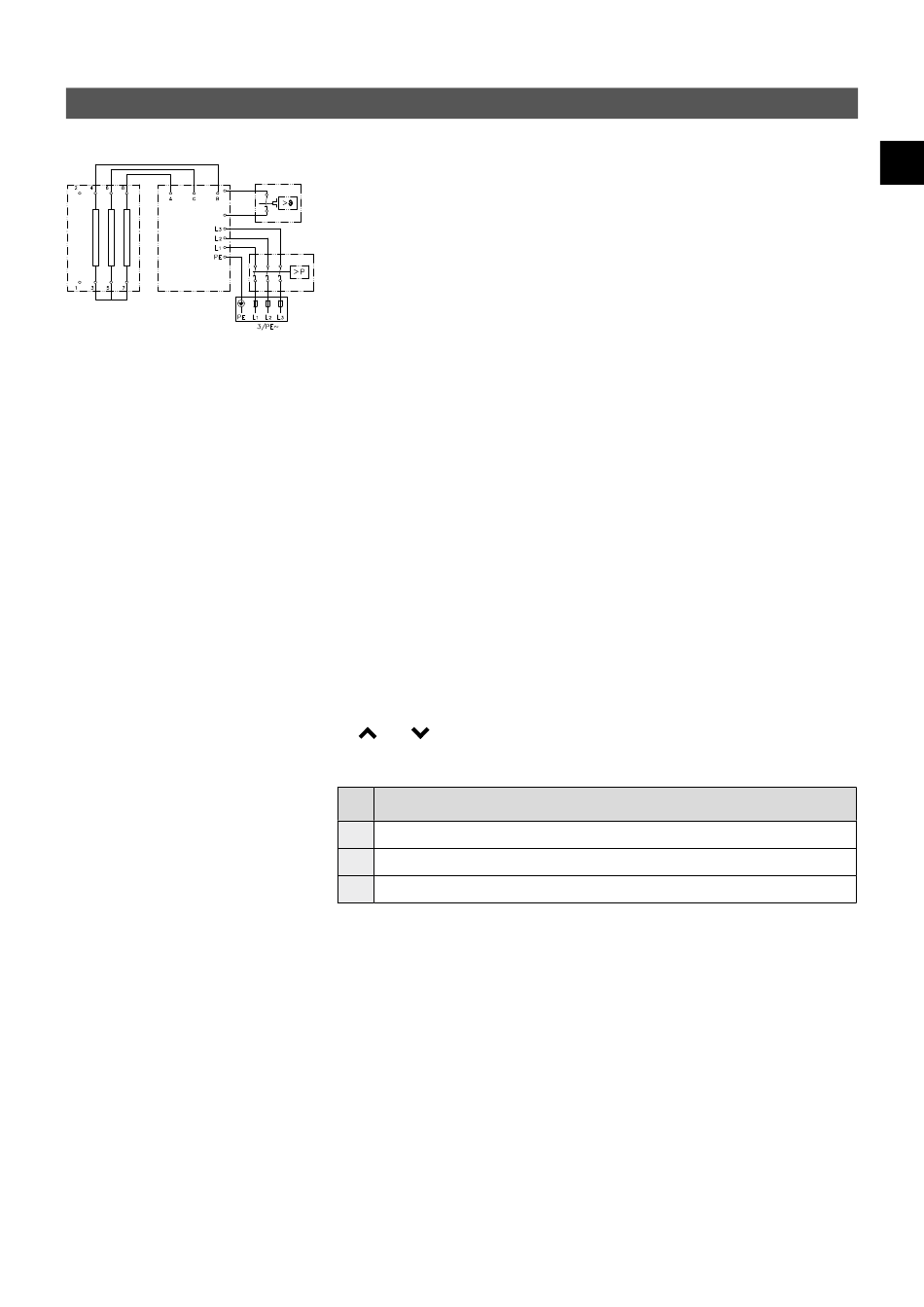

Schaltplan

2 1
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Anschlussklemme
5. Sicherheitstemperatur begrenzer STB
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
5
• Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
• Technische Daten und Angaben auf dem Typenschild
3
• Gerät an den Schutzleiter anschließen!
4

Bauliche Voraussetzungen

• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlos-
sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens 3 mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Leitungsschutzelement mit Auslöse charakte-
ristik C und einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.

Lastabwurfrelais

Beim Anschluss weiterer Drehstrom geräte kann ein Lastabwurfrelais für elektroni-
sche Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 angeschlossen
werden.
Zum Ändern der Betriebsart rufen Sie nach dem Herstellen des Elektroanschlusses und
der Erstinbetriebnahme bitte zunächst das Einstellungsmenü auf und selektieren dann
den Menüpunkt »Lastabwurf«.
Durch Wählen von »OK« gelangen Sie in den Einstellungsmodus. Drücken und halten
Sie oder für zwei Sekunden, um einen Wert von 0, 1 oder 2 einzustellen.
Anschließend ist die Sperrfunktion zu aktivieren (siehe Kapitel »7. Erstinbetriebnahme«
Abschnitt »Sperrfunktion«).
Wert Beschreibung
0 Betrieb ohne Lastabwurfrelais, Werkseinstellung
1 Betrieb mit normalem Lastabwurfrelais
2 Betrieb mit empfindlichem Lastabwurfrelais
Zunächst ist die Betriebsart »1« zu wählen und die Funktion des Last abwurf relais
bei kleiner Geräteleistung (35 Grad Sollwert und geringe Wasser menge) zu prüfen.
Kommt es zu einem Flackern des Abwurfrelais, so muss die Betriebsart »2« gewählt
werden.
