4. Installation
chaude
froide
D

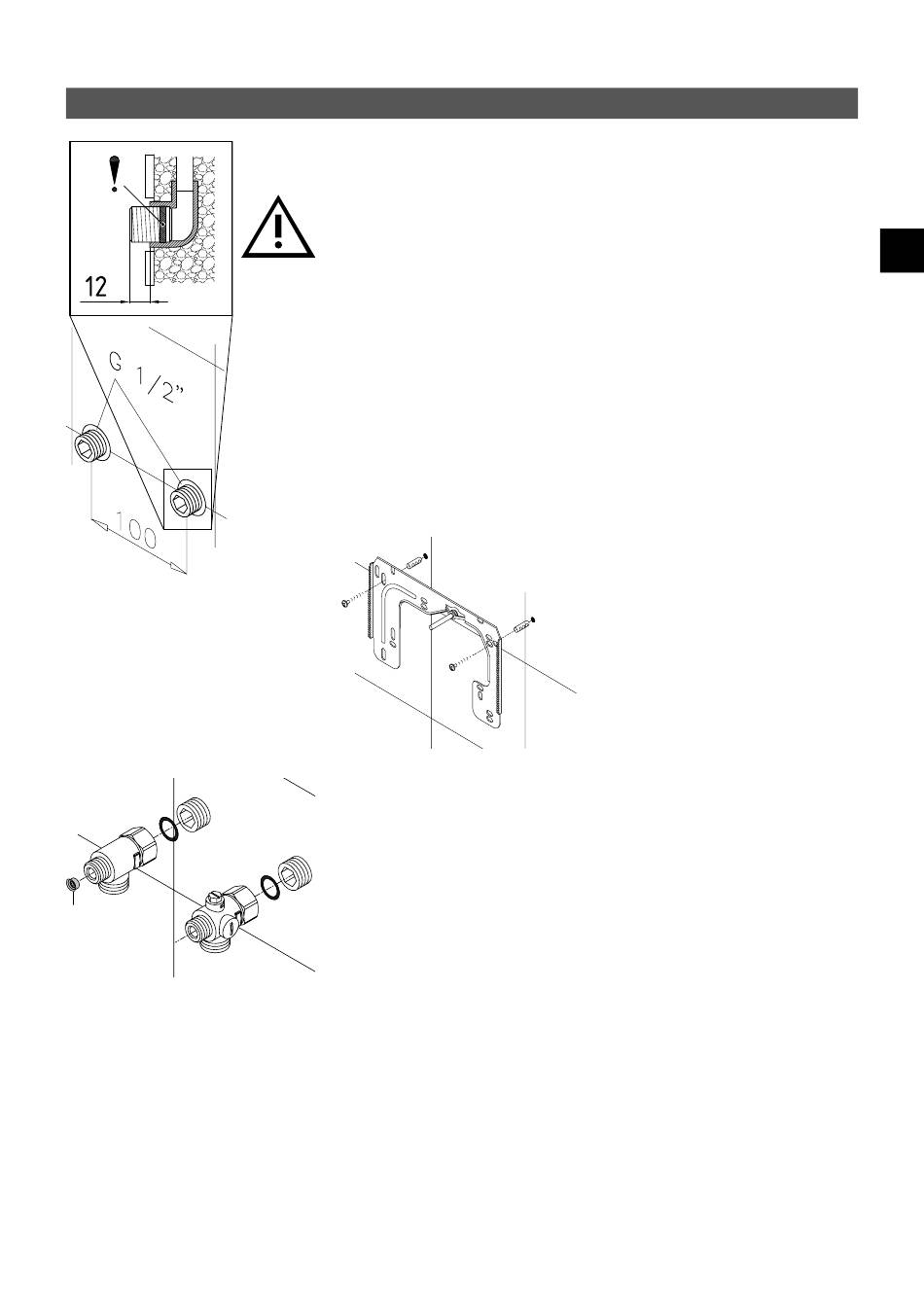

Montage du support mural

Remarque : Si vous installez ce chauffe-eau instantané en remplacement d'une modèle
d'une autre marque, il n'est généralement pas nécessaire de percer de nouveaux trous
pour le support mural. Le point 2 est alors supprimé.
Rincez soigneusement les conduites d'eau avant l'installation pour en éliminer les
impuretés.
1. Vissez les mamelons à visser dans les deux raccords muraux avec une clé Allen de
12 mm. Les joints doivent ici être entièrement vissés dans le filet. Les mamelons à
visser doivent dépasser d'au moins 12 – 14 mm après avoir été serrés.
2. Maintenez le gabarit de montage fourni contre le mur et alignez-le de telle sorte
que les trous dans le gabarit coïncident avec les raccords. Tracez les trous de per-
çage d'après le gabarit et percez les trous avec un foret de 6 mm. Insérez les che-
villes fournies.
3. Ouvrez l'appareil. Pour ce faire, tirez le cache vers le bas et desserrez la vis centrale.
4. Desserrez l'écrou moleté du support mural, retirez le support mural et vissez le
support mural au mur. Le désalignement ou l'irrégularité des carreaux peut être
compensé jusqu'à 30 mm en utilisant les douilles d'écartement fournies. Les douilles
d'écartement sont montées entre le mur et le support mural.

Pose des raccords

Remarque : Serrez les écrous d'accouplement avec modération, de manière à obte-
nir l'étanchéité nécessaire sans endommager les éléments de robinetterie ni les
conduites.
• Vissez le raccord à eau froide sur le mamelon avec l'écrou d'accouplement et le
joint ½ pouces comme illustré.
• Vissez le raccord à eau chaude sur le mamelon avec l'écrou d'accouplement et le
joint ½ pouces.
• Poussez le contrôleur de débit « D » dans le raccord d'eau chaude. Le joint torique
doit être visible.
