DEX Next
6. Branchement électrique

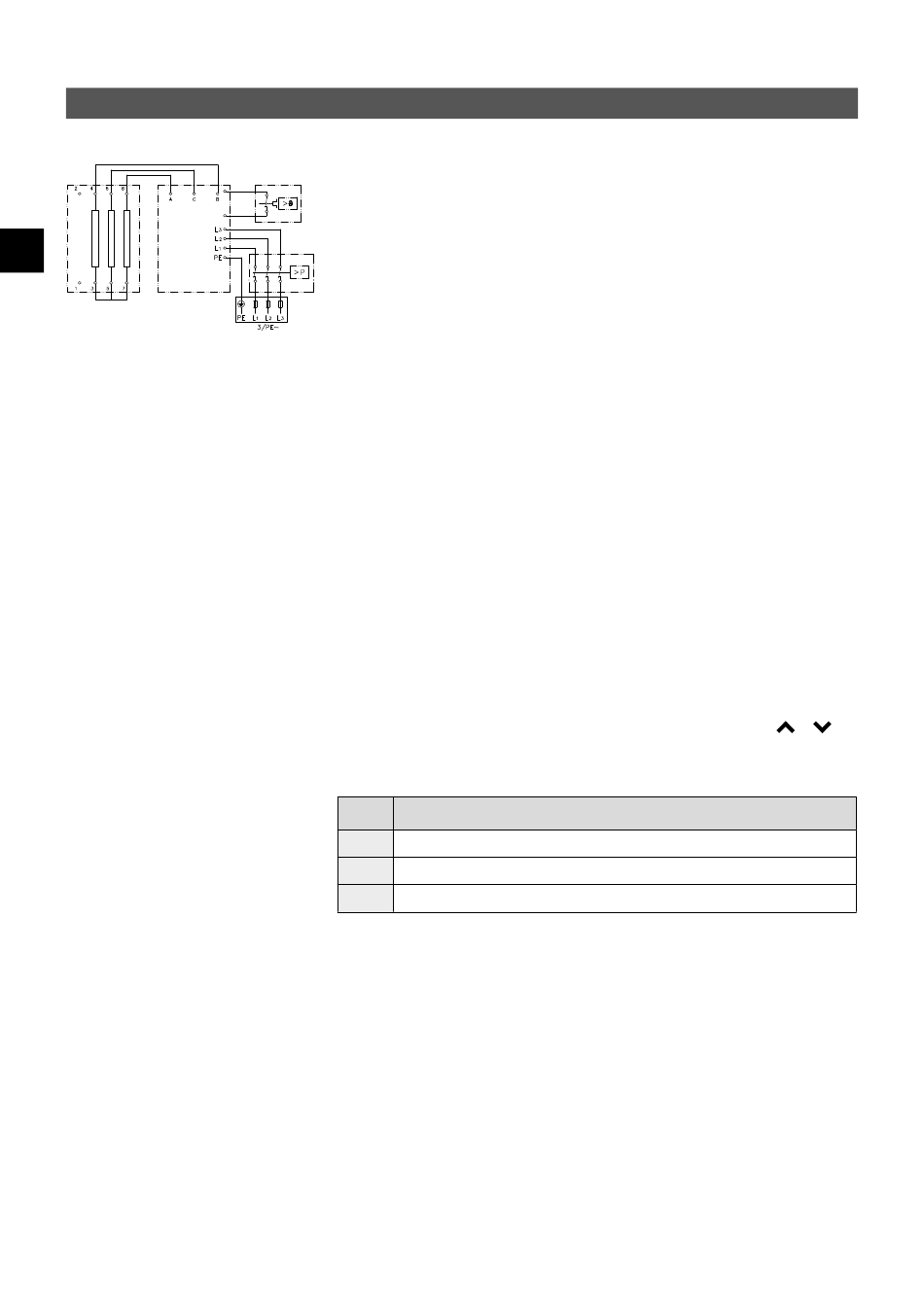

Schéma électrique
2 1
FR
1. Électronique
2. Élément chauffant
3. Limiteur de pression de sécurité SDB
4. Bornier
5. Limiteur de température de sécurité
STB
Réservé au professionnel!
Doivent être respectés:
• p. ex. VDE 0100
5
• Le règlements des entreprises de distribution d'énergie et d'eau locales
• Caractéristiques techniques et indications sur la plaque signalétique
3
• Relier l'appareil à la terre !
4
Conditions préalables du point de vue de la construction
• L'appareil doit être raccordé en permanence à des lignes d'alimentation électriques
installées fixement. L'appareil doit être raccordé au conducteur de protection.
• Les câble électriques doivent être en parfait état et ne doivent plus être accessibles
après le montage.
• Il faut prévoir du côté de l'installation un dispositif de sectionnement permettant
d'isoler tous les pôles du secteur avec une ouverture de contact minimale de 3 mm
(par exemple par des fusibles).
• Pour protéger l'appareil, un élément de protection de ligne avec une caractéristique
de déclenchement C et un courant de déclenchement adapté au courant nominal
de l'appareil doit être installé.
Relais de délestage
Si d'autres appareils triphasés sont raccordés, vous pouvez poser un relais de délestage
pour chauffe-eau instantané électronique (N° de réf. CLAGE 82250) sur la phase L2.
Pour modifier le mode de fonctionnement, après avoir établi le raccordement élec-
trique et la première mise en service, veuillez d'abord appeler le menu des paramètres
et ensuite sélectionner l'option de menu « Délestage de charge ». Si l'option de menu
est grisée; activez d'abord le mode expert sous Paramètres/logiciel.
Appuyez sur « OK » pour accéder au mode de réglage. Maintenez appuyé
pendant 2 secondes pour régler une valeur de 0, 1 ou 2.
Activez ensuite la fonction de verrouillage (voir chapitre « 7. Mise en service initiale,
section fonction de blocage »).
Valeur Description
0 Fonctionnement sans relais de délestage des charges, réglage d'usine
1 Fonctionnement avec relais de délestage des charges normales
2 Fonctionnement avec relais de délestage des charges sensibles
Sélectionner d'abord le mode de fonctionnement 1 et vérifier le fonctionnement du
relais de délestage à faible puissance unitaire (point de consigne de 35 degrés et faible
quantité d'eau). Si le relais de délestage clignote, le mode de fonctionnement « 2 » doit
être sélectionné.
56
ou
