DEX ELECTRONIC MPS
®
7. Branchement électrique
FR

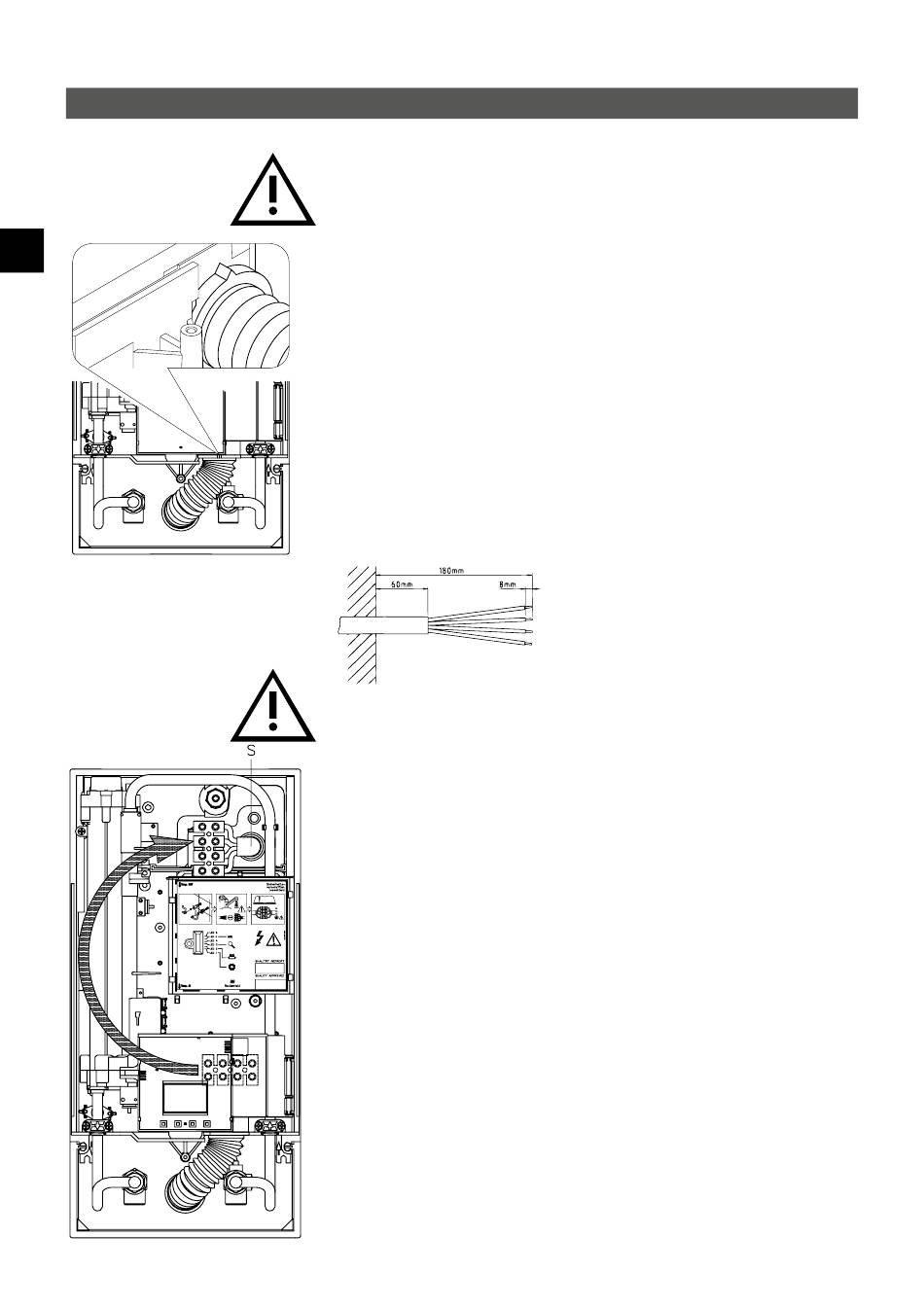

Branchement électrique par le dessous
Avant de procéder au raccordement de l'appareil, assurez-vous que le réseau
électrique d'alimentation est hors tension!
1. Retirez la gaine du câble de raccordement environ 6 cm après sa sortie du mur.
Enfilez la gaine de protection anti-éclaboussures sur le câble de raccordement avec
la petite ouverture vers l'avant de manière à ce qu'elle soit bien à plat contre le
mur. Celle-ci évite que de l'eau qui pourrait éventuellement pénétrer dans l'appareil
entre en contact avec les câbles électriques. Elle ne doit pas être endommagée! Il
est obligatoire d'utiliser la gaine de protection!
2. Rabattre le support de clapet vers la droite.
3. Dénudez les câbles et raccordez-les aux bornes selon le schéma électrique.
L'appareil doit être relié à la terre.
4. Enfilez la gaine de protection sur le câble de raccordement suffisamment loin pour
qu'elle vienne s'adapter parfaitement dans le creux de la cloison intermédiaire.
Veillez ici à ce que la gaine de protection soit orientée comme illustré. Ramenez le
support de clapet en place et enclenchez-le sur la cartouche chauffante.
5. Posez le boîtier sur l'appareil et serrez la vis de fixation. Vous pouvez ensuite enclip-
ser le cache.
Remarque: Au besoin, vous pouvez poser le bornier dans la zone supérieure de
l'appareil. Suivez à cet effet les instructions dans la section suivante.
Branchement électrique par le dessus
Avant de procéder au raccordement de l'appareil, assurez-vous que le réseau
électrique d'alimentation est hors tension!
1. Libérez la découpe (S) qui se trouve en haut de l'appareil en exerçant une forte pres-
sion avec un outil tranchant (par exemple un tournevis).
2. Découpez le manchon de traversée en fonction de la section du câble d'alimenta-
tion. L'ouverture dans le manchon doit ici être légèrement inférieure à la section du
câble pour obtenir une protection optimale contre l'eau. Ajustez le manchon dans la
traversée. Il est obligatoire d'utiliser le manchon de protection!
3. Retirez la gaine du câble électrique environ 6 cm après sa sortie du mur. Tenez l'ap-
pareil ainsi préparé dans une main de manière à pouvoir faire passer le câble dans
le manchon en caoutchouc avec l'autre main.
4. Placez ainsi l'appareil sur le support mural de telle sorte que la tige filetée de ce
dernier s'adapte dans le trou prévu à cet effet dans l'appareil.
5. Rabattre le support de clapet vers la droite.
6. Desserrez la vis de fixation du bornier et déplacez celui-ci sur le pied du haut où
vous le fixez à nouveau.
7. Dénudez les câbles et raccordez-les aux bornes selon le schéma électrique.
L'appareil doit être relié à la terre.
8. Ramenez le support de clapet en place et enclenchez-le sur la cartouche chauffante.
9. Posez le boîtier sur l'appareil et serrez la vis de fixation. Vous pouvez ensuite enclip-
ser le cache.
