6. Branchement électrique

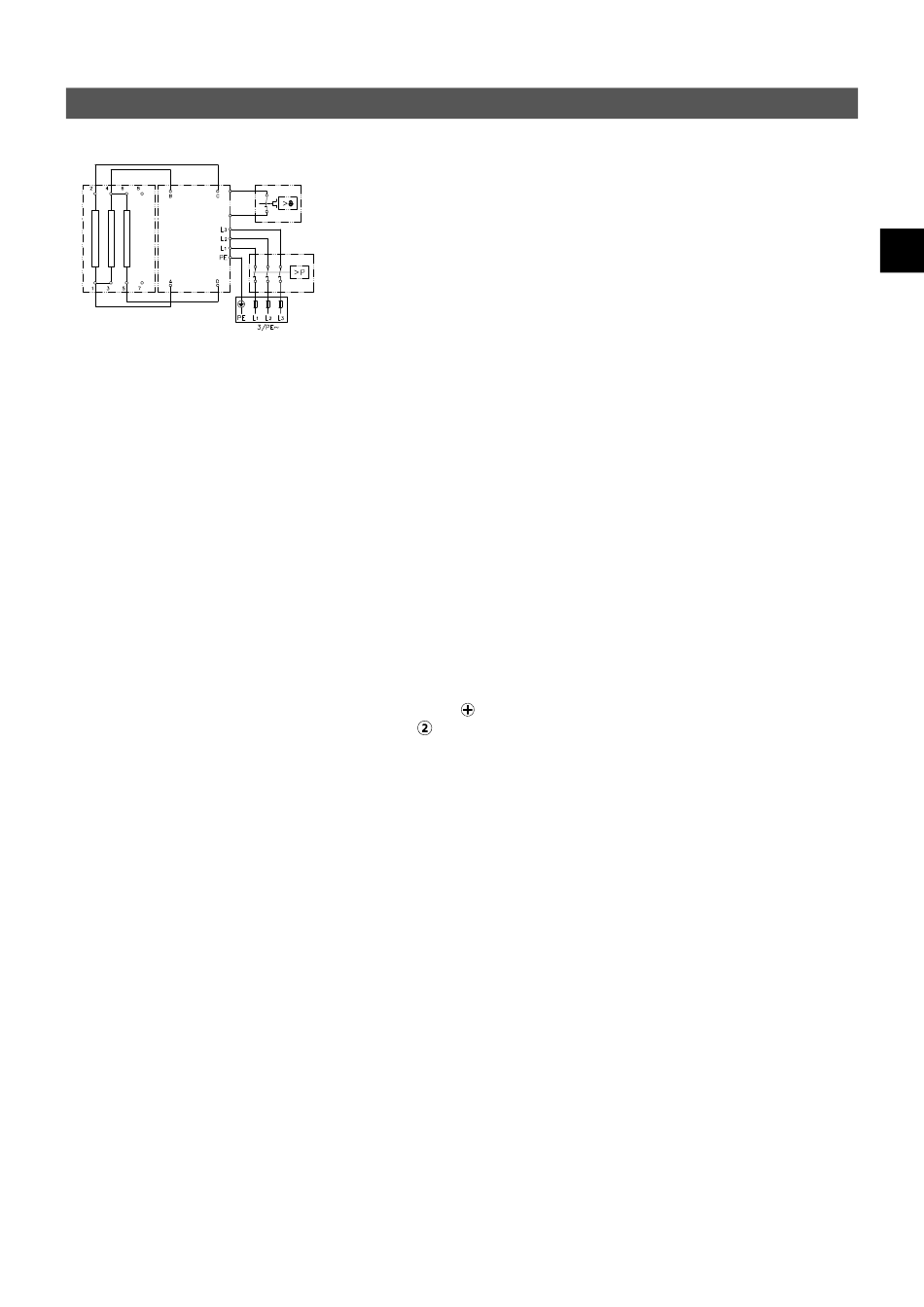

Schéma électrique
2
1
1. Électronique
2. Élément chauffant
3. Limiteur de pression de sécurité SDB
4. Bornier
5. Limiteur de température de sécurité
STB
Réservé au professionnel!
Doivent être respectés:
• p. ex. VDE 0100
5
• Le règlements des entreprises de distribution d'énergie et d'eau locales
• Caractéristiques techniques et indications sur la plaque signalétique
3
• Relier l'appareil à la terre !
4
Conditions préalables du point de vue de la construction
• L'appareil doit être raccordé en permanence à des lignes d'alimentation électriques
installées fixement. L'appareil doit être raccordé au conducteur de protection.
• Les câble électriques doivent être en parfait état et ne doivent plus être accessibles
après le montage.
• Il faut prévoir du côté de l'installation un dispositif de sectionnement permettant
d'isoler tous les pôles du secteur avec une ouverture de contact minimale de 3 mm
(par exemple par des fusibles).
• Pour protéger l'appareil, il faut monter un élément de protection de ligne dont le
courant de déclenchement est adapté au courant nominal de l'appareil.
Relais de délestage
Si d'autres appareils triphasés sont raccordés, vous pouvez poser un relais de délestage
pour chauffe-eau instantané électronique (N° de réf. CLAGE 82250) sur la phase L2.
Pour modifier le mode de fonctionnement, après avoir établi le raccordement élec-
trique et la première mise en service, veuillez d'abord appeler le menu des paramètres
et ensuite sélectionner l'option de menu « Ld ».
Appuyez ensuite sur
appuyant sur
.
Activez ensuite la fonction de verrouillage (voir chapitre « 7. Mise en service initiale,
section fonction de blocage »).
51
jusqu'à ce que « on » apparaisse et enregistrez la saisie en
CLAGE
FR
