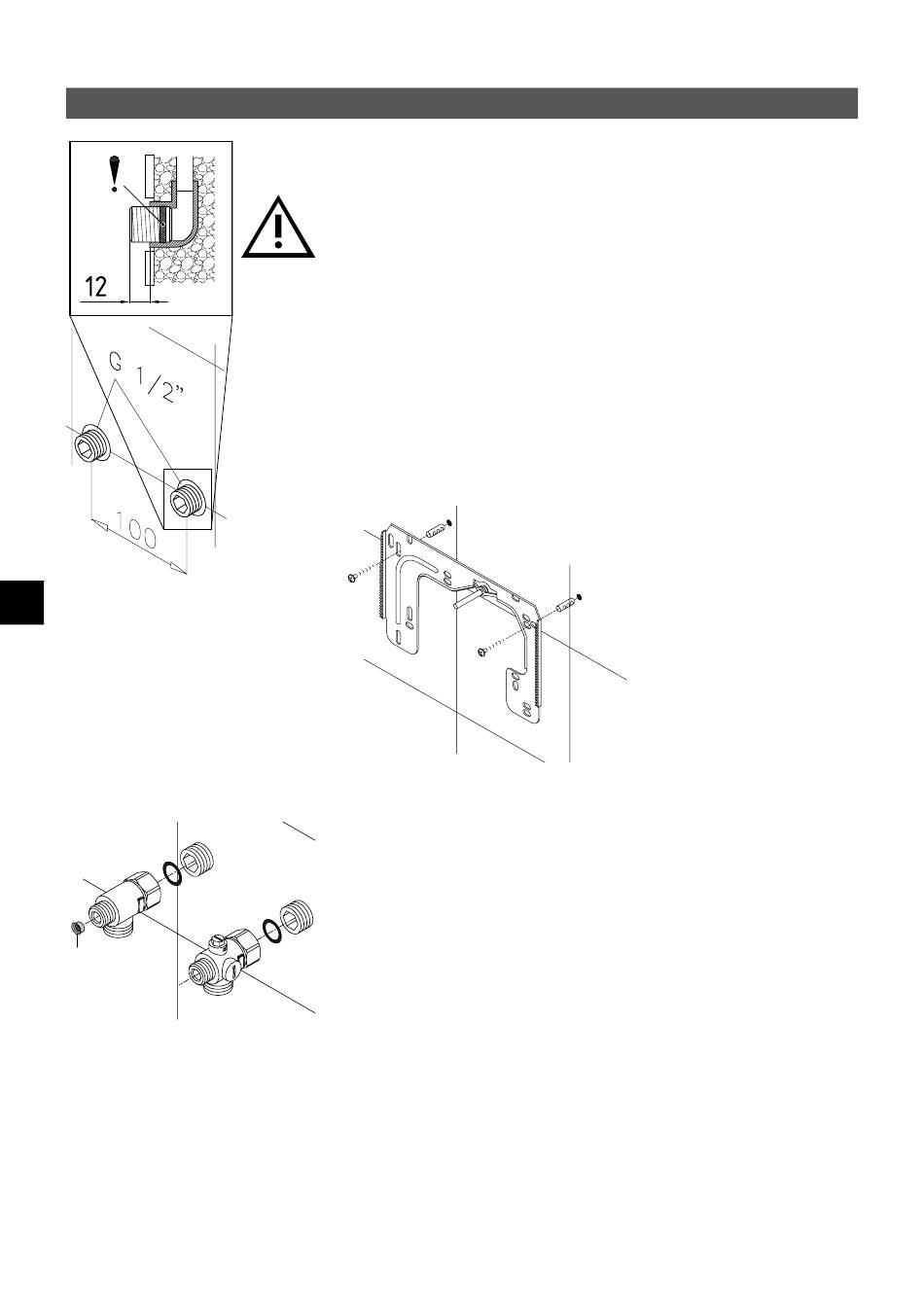

Монтиране на стенен държач
Указание: Ако монтирате този проточен бойлер в замяна на друг, по принцип не
трябва да се пробиват нови дупки за стенния държач, тогава точка 2 отпада.
Промийте водопроводните тръби основно преди монтажа, за да отстраните мръ-
сотията от тях.
1. Завийте завинтващите нипели с 12 mm ключ с вътрешен шестостен в двете
връзки за водата. При това уплътненията трябва да са изцяло завити в рез-
бата. Стърчащата част на завинтващите нипели след затягането трябва да е
12 – 14 mm.
2. Дръжте доставения шаблон за монтаж към стената и го подравнете така, че
дупките в шаблона да съвпаднат над завинтващите нипели. Нарисувайте дуп-
ките за пробиване на шаблона и пробийте дупки с 6 mm бургия. Поставете
включените дюбели.
3. Отворете уреда. За целта дръпнете капака-прозорец надолу и развийте цен-
тралния винт на капака.
4. Развийте набраздената гайка на стенния държач, свалете стенния държач и го
завийте на стената. Изместване на плочките или неравности до 30 mm могат да
се изравнят чрез предоставените дистанциращи втулки. Дистанциращите втул-
ки се монтират между стената и стенния държач.
Монтиране на фитингите за водата
Указание: Затягайте съединителните гайки умерено, за да постигнете необходи-
мата уплътненост, без да повреждате смесителната батерия или тръбите.
• Завийте според фигурата фитинга за студена вода със съединителна гайка и
½-цолово уплътнение към връзката за студена вода.
• Завийте фитинга за топла вода със съединителна гайка и ½-цолово уплътнение
студена
към връзката за топла вода.
• Преместете регулатора на дебита „D" в свързващия елемент за гореща вода.
О-пръстенът трябва да се вижда.
