DEX Next

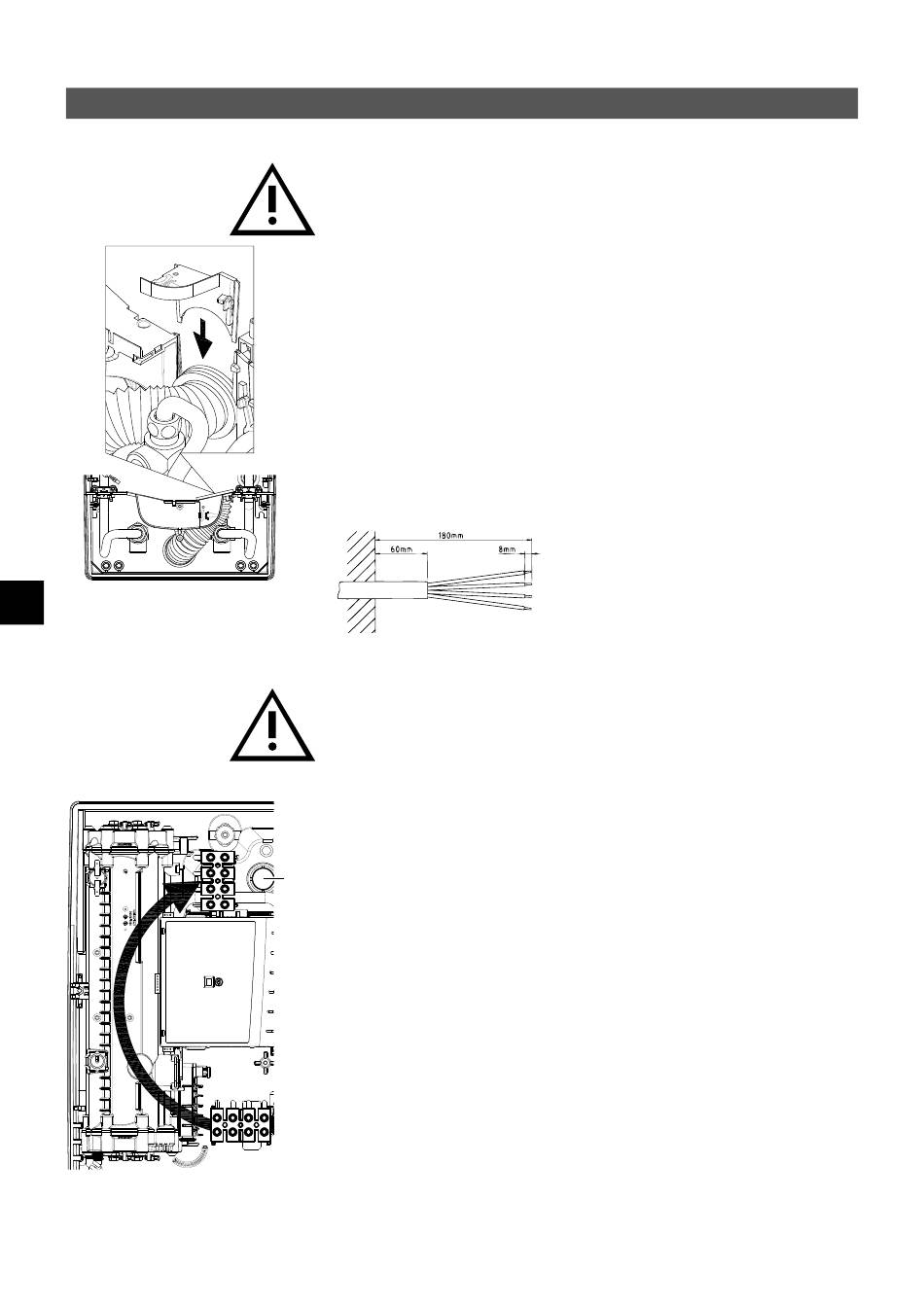

6. Свързване към електроинсталацията
A
BG
Свързване към електроинсталацията отдолу
Указание: Ако е необходимо свързващата клема може да се премести в горната
част на уреда. За целта, моля следвайте инструкциите в следващия раздел.
Преди свързването на уреда към електрическата мрежа се уверете, че електро-
захранването е изключено!
1. Свалете изолацията на свързващия кабел около 6 cm над изхода на стената.
Плъзнете защитната наставка срещу пръскаща вода с малкия отвор над свърз-
ващия кабел, така че защитната наставка да завърши наравно със стената. Това
предотвратява, евентуално проникващата вода да влезе в контакт с електриче-
ските проводници. Свързващият кабел не трябва да е повреден! Трябва да се
използва защитната наставка!
2. Сгънете на дясно сгъваемия държач.
3. Зачистете отделните жила от изолацията и ги свържете към съединителните
клеми според електрическата схема. Уредът трябва да се свърже към защит-
ния проводник.
4. Изтеглете защитната наставка до толкова над свързващия кабел, че тя свобод-
но да съвпадне във вдлъбнатината на преградата. Поставете фиксиращия еле-
мент на наставката (А), сгънете назад сгъваемия държач и го фиксирайте.
5. Поставете капака на уреда и завийте фиксиращя винт. След това можете да
отворите капака-прозорец отдолу до упор.
Свързване към електроинсталацията отгоре
Преди свързването на уреда към електрическата мрежа се уверете, че електро-
захранването е изключено!
1. Отворете предварително определената точка на счупване (S) в горната част на
уреда чрез силен натиск с тъп инструмент (напр. отвертка). При положения при
отворен тип монтаж електрически свързващ кабел отворете изреза от дясната
страна на долната част на корпуса.
2. Изрежете наставката за прекарване от торбичката с аксесоари според сечението
на кабела. При това оразмерете отвора в наставката малко по-малък от този на
напречното сечение на свързващия кабел, за да постигнете оптимална защита
S
срещу вода. Напаснете наставката в отвора. Трябва да се използва защитната
наставка!
3. Свалете изолацията на свързващия кабел, така че изолацията да достига през
накрайника за преминаване във вътрешността на уреда. Вземете подготвения
уред в ръка и прекарайте с другата ръка кабела през накрайника за преминаване.
4. Поставете уреда на стенния държач, така че резбовият прът на стенния държач
да съвпадне в предвидената дупка на уреда и фиксирайте уреда.
5. Сгънете на дясно сгъваемия държач.
6. Развийте фиксиращия винт на свързващата клема. Преместете свързващата
клема на горното краче и я фиксирайте там.
7. Зачистете от изолация отделните жилана свързващия кабел и ги свържете към
свързващата клема според електрическата схема. Уредът трябва да се свърже
към защитния проводник.
8. Сгънете сгъваемия държач назад и го фиксирайте.
9. Поставете капака на уреда и завийте фиксиращя винт. След това можете да
отворите капака-прозорец отдолу до упор.
Указание: За да гарантирате IP25 Защита от пръскаща вода, наставката за пръска-
ща вода трябва да остане под уреда.
210
