- Seite 1 Kurzanleitung Quick guide E-Komfortdurchlauferhitzer DCX Next / DCX 13 Next E-convenience instant water heater DCX Next / DCX 13 Next > >...
-
Seite 2: Inhaltsverzeichnis
Registrieren Sie Ihr Gerät online auf unserer Homepage und profitieren Sie von unseren Serviceleistungen im Garantiefall. Ihre vollständigen Daten helfen unserem Kundendienst Ihr Anliegen schnellstmöglich zu bearbeiten. Für die Onlineregistrierung folgen Sie einfach dem untenstehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet. https://partner.clage.com/de/service/geraeteregistrierung... -
Seite 3: Gebrauchsanleitung

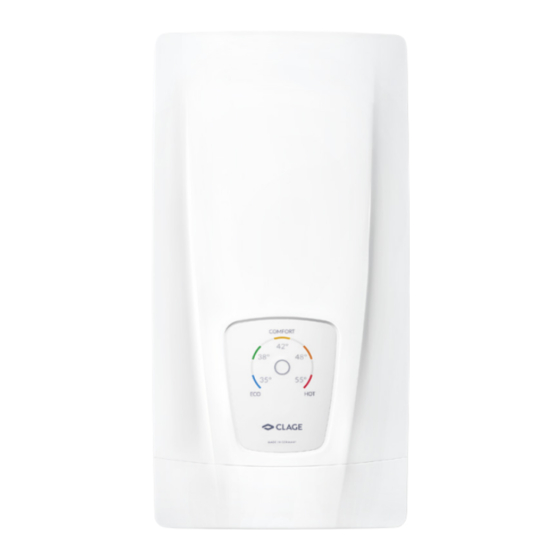

CLAGE Gebrauchsanleitung Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation, der Inbetrieb- nahme und der Nutzung sorgfältig und vollständig durchzulesen und für das weitere Vorgehen, sowie den Gebrauch zu beachten! 1. Gerätebeschreibung Der E-Komfortdurchlauferhitzer DCX Next / DCX 13 Next ist ein elektronisch gere- gelter druckfester Durchlauferhitzer zur dezentralen Wasserversorgung einer oder mehrerer Zapfstelle(n). -
Seite 4: Gebrauch
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs- und Montageanleitung. Folgen Sie bitte dem unten stehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet. https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381 Entlüften nach Wartungs arbeiten Dieser Durchlauferhitzer ist mit einer auto matischen Luftblasenerkennung ausgestat- tet, die ein versehentliches Trocken laufen verhindert. -
Seite 5: Selbsthilfe Bei Problemen Und Kundendienst
Das Gerät hat einen Fehler LED außer der Temperatur- Kundendienst informieren erkannt typen schildes bereit! anzeige blinken Auslaufarmatur verschmutzt Strahlregler, Duschkopf und Siebe CLAGE GmbH Warmwasser durchfluss oder verkalkt reinigen wird schwächer Zulauffiltersieb verschmutzt Filtersieb von Kundendienst reinigen Werkskundendienst oder verkalkt lassen Pirolweg 1 –... -
Seite 6: Montageanleitung
DCX Next / DCX 13 Next Montageanleitung 1. Übersichtsdarstellung Bei Ersatzteilbestellungen stets Gerätetyp und Serien nummer angeben! Wandhalter Geräteunterteil DCX Next Gerätehaube Temperaturbegrenzer (STB) Verbindungsrohr Temperaturfühler Elektronikabdeckung Heizelement Rückflussverhinderer Elektronik Durchflussgeber Temperaturfühler Sicherheitsdruckbegrenzer DCX Next Bedienfeld Anschlussklemme Zulaufrohr Auslaufrohr Feinfilter Durchfluss mengen regler Kaltwasseranschlussstück Warmwasser-... -
Seite 7: Technische Daten
CLAGE 2. Technische Daten DCX 13 Next DCX Next Energieeffizienzklasse Nennleistung / -strom 11 kW..13,5 kW (16 A..20 A) 18 kW..27 kW (26 A..39 A) Gewählte/r Leistung / Strom 11 kW / 16 A 13,5 kW / 20 A 18 kW / 26 A... -
Seite 8: Installation
• Montieren Sie das Gerät gemäß Bilderanleitung Hinweis: Zubehör und Aufputzanschluss Weitere Informationen finden Sie in der online erhältlichen Gebrauchs- und Montageanleitung. Folgen Sie bitte dem unten stehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet. https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381... -
Seite 9: Elektroanschluss
CLAGE 5. Elektroanschluss Schaltplan Nur durch den Fachmann! Zu beachten sind: • VDE 0100 • Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen • Technische Daten und Angaben auf dem Typenschild • Gerät an den Schutzleiter anschließen! Bauliche Voraussetzungen • Das Gerät muss dauerhaft an fest verlegte Elektro anschluss leitungen angeschlos- sen werden. -
Seite 10: Erstinbetriebnahme
DCX Next Q U A L I T Y A P P R O V E D Sicherheitsvorschriften beachten! https://partner.clage.com/de/service/geraeteregistrierung Temp. Pay attention to safety instructions! Q U A L I T Ä T G E P R Ü F T... -
Seite 11: Wartungsarbeiten
CLAGE 7. Wartungsarbeiten Wartungsarbeiten dürfen nur von einem anerkannten Fachhand werksbetrieb durch- geführt werden. Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die... - Seite 12 Register your device online on our website and benefit from our services under warranty. Your full details help our customer service process your request as fat as possible. For online registration, just follow the link below or use the QR code with your smartphone or tablet. https://www.clage.de/links/device-registration-en...
-
Seite 13: Operation Instruction
CLAGE Operation instruction Note: Carefully read the enclosed safety instructions through in full before the appliance is installed, put into service and used and follow them in the further steps and during use! 1. Description of the appliance The E-convenience instant water heater DCX Next / DCX 13 Next is a electronically controlled pressure-resistant instantaneous water heater for an efficient water supply to one or more tap connections. -
Seite 14: How To Use
For further informations please use the online operation and installa- tion instruction. Please follow the link below or use the QR code via smartphone or tablet. https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381 Venting after maintenance work This instantaneous water heater features an automatic air bubble protection to prevent it from inadvertently running dry. -
Seite 15: Trouble-Shooting And Service
Water heats up, all LEDs flash details of the typeplate at hand. with exception of the tem- Appliance detected an error Contact customer service perature indication CLAGE GmbH Outlet fitting dirty or calci- Clean shower head, jet regulator fied or sieves... -
Seite 16: Installation Instruction
DCX Next / DCX 13 Next Installation instruction 1. Overview When ordering spare parts, please always specify the appliance model and serial number. Wall bracket Bottom part DCX Next hood Safety thermal cut-out Connecting pipe Thermal sensor set PCB cover Heating element Non-return valve Flow sensor... -
Seite 17: Technical Specifications
CLAGE 2. Technical specifications Model DCX 13 Next DCX Next Energy efficiency class Rated capacity / rated current 11 kW..13.5 kW (16 A..20 A) 18 kW..27 kW (26 A..39 A) Chosen capacity / current 11 kW / 16 A 13.5 kW / 20 A... -
Seite 18: Installation
• Install the appliance according to image manual. Note: Accessories and surface mounting For further informations please use the online operation and installa- tion instruction. Please follow the link below or use the QR code via smartphone or tablet. https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381... -
Seite 19: Electrical Connection
CLAGE 5. Electrical connection Wiring diagram Only by a specialist! Please observe: • VDE 0100 • The installation must comply with current IEC and national local regulations or any particular regulations, specified by the local electricity supply company • The rating plate and technical specifications •... -
Seite 20: Initial Operation
Pay attention to safety instructions! 8. Fill in the guarantee registration card and send it to the CLAGE Central Customer Q U A L I T Ä T G E P R Ü F T Service or use the online registration. -
Seite 21: Maintenance Work
CLAGE 7. Maintenance work Maintenance work must only be conducted by an authorised professional. closed Cleaning and replacing the filter strainer The cold water connection of this instantaneous water heater is equipped with an inte- grated shut-off valve and a strainer. Soiling of the strainer may reduce the warm water output. - Seite 24 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. 02.20 9120-34381...
