6. Свързване към електроинсталацията

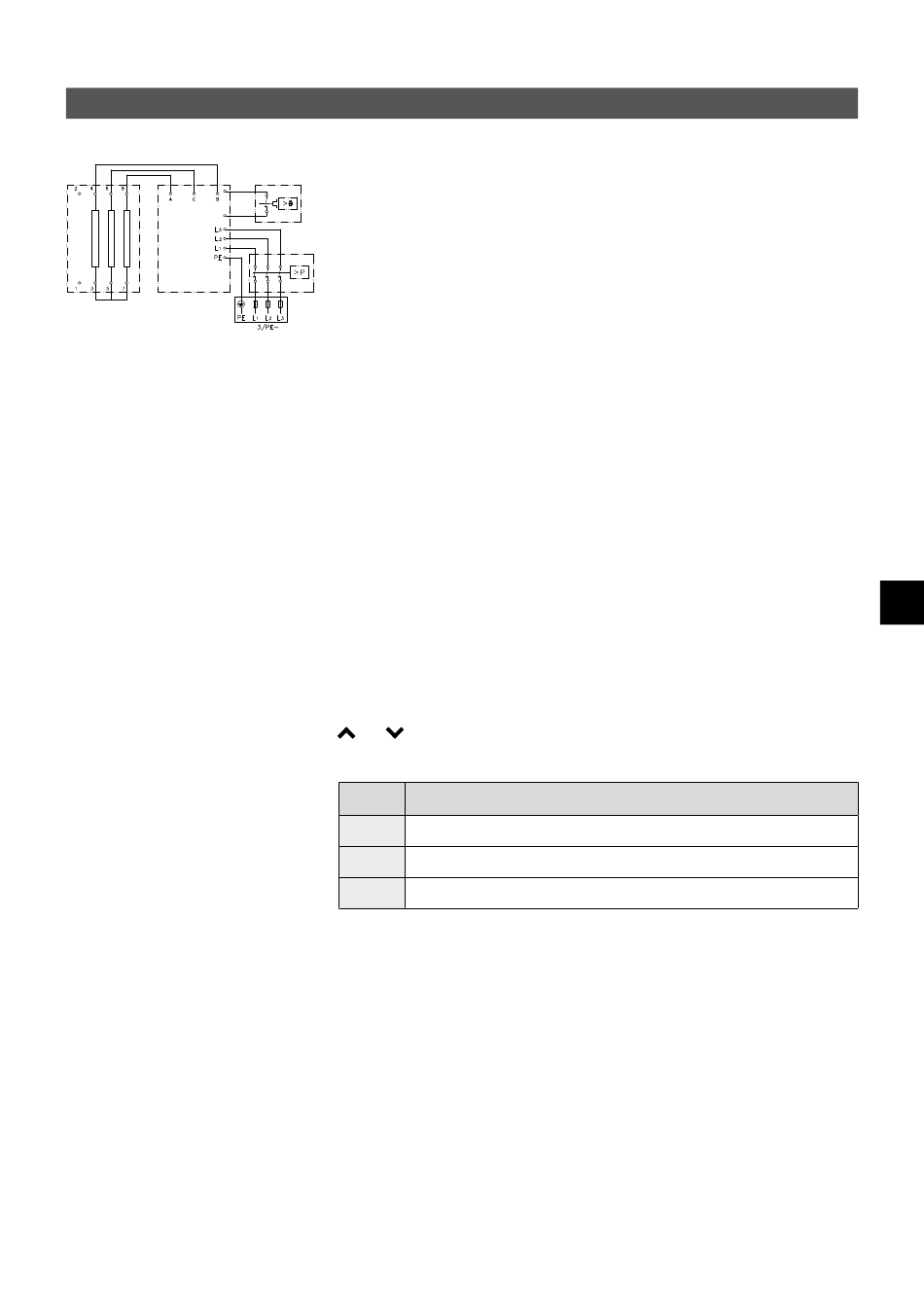

Електрическа схема
2 1
1. Електроника
2. Нагряващ елемент
3. Ограничител за безопасност на
налягането SDB
4. Затягаща лайстна
5. Ограничител за безопасност на тем-
пературата STB
Само от специалист!
Моля, обърнете внимание:
• напр. VDE 0100
5
• Разпоредби на местните енергийни и водоразпределителни дружества
• Технически данни и данни върху фирмената табелка
3
• Свържете уреда към защитния проводник!
4
Строителни изисквания
• Уредът трябва да бъде постоянно свързан към постоянно инсталирани елек-
трически връзки. Уредът трябва да е свързан към защитния проводник.
• Електрическите проводници трябва да са в безупречно състояние и не трябва
да се пипат повече след монтажа.
• От страна на инсталиращия трябва да бъде осигурено многополюсно разеди-
няващо устройство с ширина на отвора на контакт най-малко 3 mm на полюс
(напр. чрез предпазители).
• За защита на уреда трябва да се монтира проводников защитен елемент с
изключваща характеристика C и изключващ ток, който съответства на номинал-
ния ток на уреда.
Реле за разтоварване
При свързването на други трифазни уреди може да се свърже разтоварващо реле
за електронни проточни бойлери (CLAGE Арт.№ 82250) към свързващия провод-
ник L2.
За промяна на режима на работа след създаването на електрическата връзка и
първоначалното пускане в експлоатация извикайте първо менюто за настройка и
след това изберете точка от менюто „Разтоварване"
Чрез избиране на „OK" попадате в режима за настройка. Натиснете и задръжте
или за две секунди, за да зададете стойност от 0, 1 или 2. След това трябва
да се активира заключващата функция (вж. Глава „Първоначално въвеждане в
експлоатация" Раздел „Заключваща функция").
Стойност Описание
0 Работа без реле за разтоварване, фабрична настройка
1 Работа при нормално реле за разтоварване
2 Работа с чувствително реле за разтоварване
Първо трябва да се избере режим на работа „1" и да се провери функцията на
разтоварващото реле при малка мощност на уреда (35 градуса зададена стойност
и малко количество вода). Ако се стигне до трептене на релето за разтоварване,
трябва да се избере работен режим „2".
