Elektroanschlüsse - RIB KIT IDRO C 27/1B Bedienungsanleitung

D
ANTENNE
BEFLECHTUNG
ANTENNE
R=2,2K
SIGNAL
BUZZER
+
-
24 Vdc für
AUTOTEST FÜR
+
GELENKRIPPE
-
24 Vdc für
+
ZUBEHÖRE
-
+
A - VERBINDUNGEN
J1 N -L1 Speisung 230 V WS 50/60 Hz (120V/60Hz auf Anfrage)
J2 A+ TEST Pluspol für Speisung Profil-Autotest 24V GS
A+ Pluspol für die Speisung der Zusatzeinrichtungen 24V GS
A- Minuspol für die Speisung der Zusatzeinrichtungen 24V GS
PHOT NC Kontakt Photozelle (NC)
EDGE NC Kontakt Profil (NC)
K BUTT. Kontakt einzelner Impuls (NO)
PED. BUTT. Steuerungskontakt Öffnung Fußgängerzone (NO)
COM Kontakte-Gemeinschaftsklemme
LOCK Anschluss Elektroschloss (max. 15W 12V)
AERIAL Radioantenne
J3 COM Kontakte-Gemeinschaftsklemme
BUZZER Anschluss Akustiksignalmelder (24 Vdc max 200 mA)
SIGNAL Kontrollleuchte Tor offen 24V GS
J4 Blinker (max. 40W)
U - MOTOR 2 GEMEINSCHAFTSANSCHLUSS MOTOR 2
V-W - MOTOR 2 ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR MOTOR 2
U - MOTOR 1 GEMEINSCHAFTSANSCHLUSS MOTOR1
V-W - MOTOR 1 ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR MOTOR1
J5 NICHT DIE ÜBERBRÜCKUNG BERÜHREN ! - OHNE ANTRIEB
NICHT BETRIEBSFÄHIG!
SW T2
FOTOZELLEN
RIPPE
SCHRITT BEI SCHRITT
FUSSGÄNGER
ALLGEMEINE
ELEKTRO-
SCHLOSS

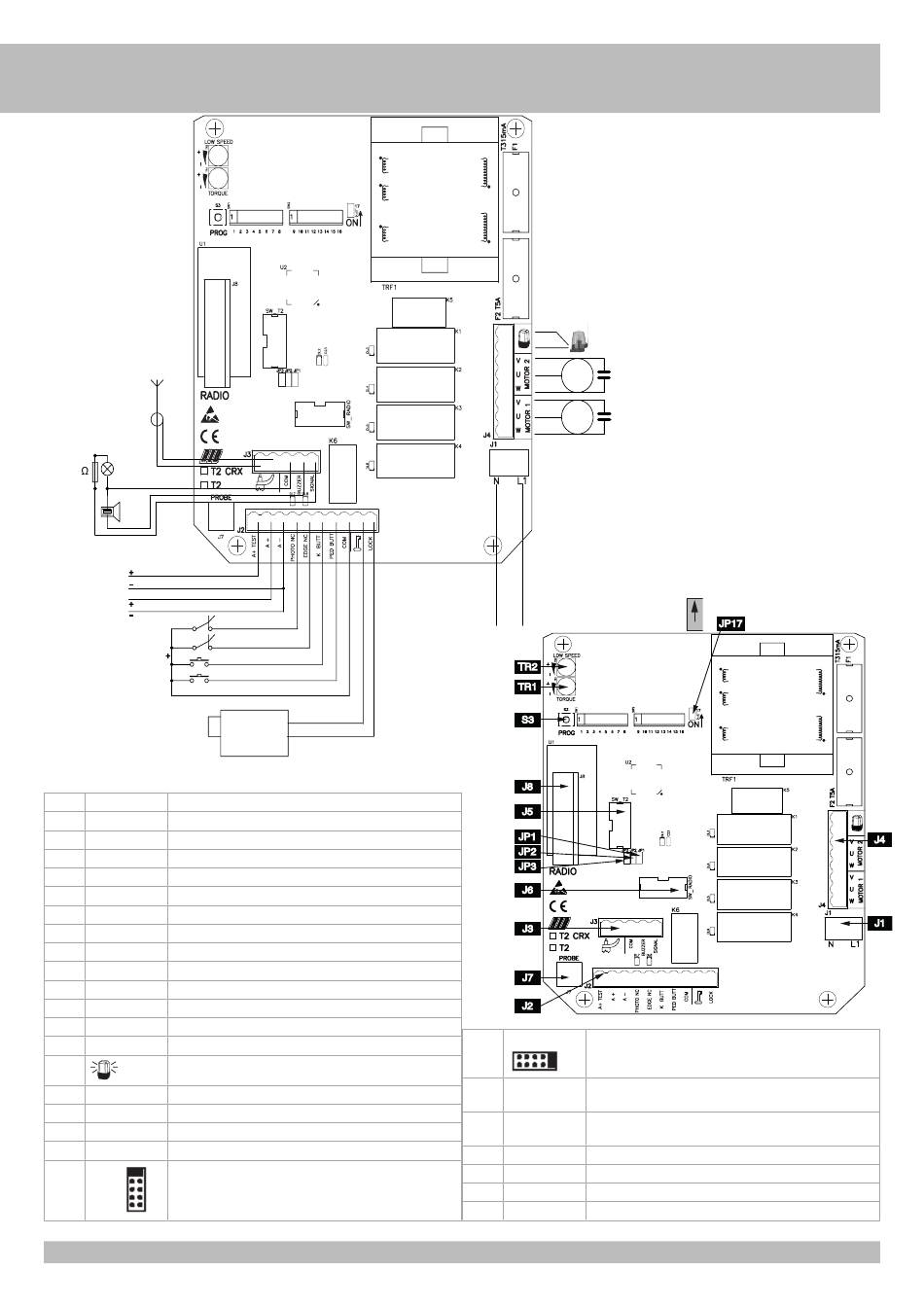

ELEKTROANSCHLÜSSE
T2 Kode AC07086
T2 CRX Kode AC07085
BLINKER
MOTOR 2 KONDENSATOR M2
KONDENSATOR M1
MOTOR 1
SPEISUNG
230Vac 50 Hz
TR2
TR1
S3
J8
J5
JP1
JP2
JP3
J6
J3
J7
J2
J6 SW RADIO NICHT DIE ÜBERBRÜCKUNG BERÜHREN ! OHNE FUNKSYSTEM
NICHT BETRIEBSFÄHIG ! - (nur für die Modelle CRX)
J7 PROBE Klemmbrett zur Verbindung der eingebauten Heizungskarte im
Getriebemotor KING ICE, durch Verbinder A.
J8 RADIO Eingebautes Funkmodul (Modell CRX), oder Steckvorrichtung für
Funkempfänger RIB mit Speisung 24V Vdc.
JP17 Wahl des Betriebs mit 1 oder 2 Motoren
S3 PROG Programmierungstaste
TR1 TORQUE Elektronischer Kraftregler
TR2 LOW SPEED Elektronischer Langsamlaufregler in Anlehnung an DIP 7 ON
52
JP17
ON
J4
J1
