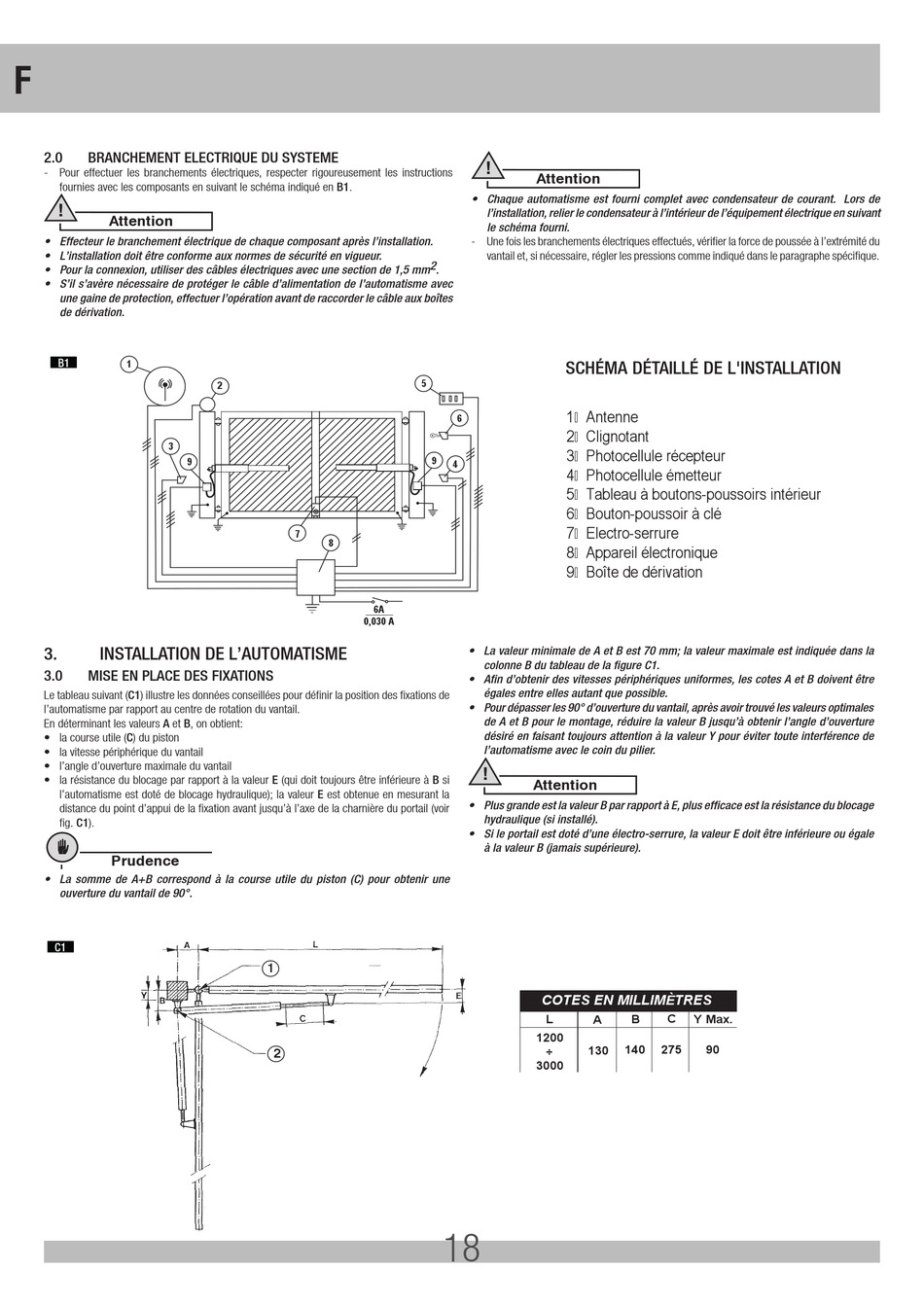

RIB KIT IDRO C 27/1B Bedienungsanleitung Seite 18

F
2.0 BRANCHEMENT ELECTRIQUE DU SYSTEME
- Pour effectuer les branchements électriques, respecter rigoureusement les instructions
fournies avec les composants en suivant le schéma indiqué en B1.
!
Attention
• Effecteur le branchement électrique de chaque composant après l'installation.
• L'installation doit être conforme aux normes de sécurité en vigueur.
• Pour la connexion, utiliser des câbles électriques avec une section de 1,5 mm 2 .
• S'il s'avère nécessaire de protéger le câble d'alimentation de l'automatisme avec
une gaine de protection, effectuer l'opération avant de raccorder le câble aux boîtes
de dérivation.
B1
1
3
9
3. INSTALLATION DE L'AUTOMATISME
3.0 MISE EN PLACE DES FIXATIONS
Le tableau suivant (C1) illustre les données conseillées pour définir la position des fixations de
l'automatisme par rapport au centre de rotation du vantail.
En déterminant les valeurs A et B, on obtient:
• la course utile (C) du piston
• la vitesse périphérique du vantail
• l'angle d'ouverture maximale du vantail
• la résistance du blocage par rapport à la valeur E (qui doit toujours être inférieure à B si
l'automatisme est doté de blocage hydraulique); la valeur E est obtenue en mesurant la
distance du point d'appui de la fixation avant jusqu'à l'axe de la charnière du portail (voir
fig. C1).
Prudence
• La somme de A+B correspond à la course utile du piston (C) pour obtenir une
ouverture du vantail de 90°.
C1
2
7
8
6A
0,030 A
1
2
!
Attention
• Chaque automatisme est fourni complet avec condensateur de courant. Lors de
l'installation, relier le condensateur à l'intérieur de l'équipement électrique en suivant
le schéma fourni.
- Une fois les branchements électriques effectués, vérifier la force de poussée à l'extrémité du
vantail et, si nécessaire, régler les pressions comme indiqué dans le paragraphe spécifique.
SCHÉMA DÉTAILLÉ DE L'INSTALLATION
5
1 Antenne
6
2 Clignotant
3 Photocellule récepteur
9
4
4 Photocellule émetteur
5 Tableau à boutons-poussoirs intérieur
6 Bouton-poussoir à clé
7 Electro-serrure
8 Appareil électronique
9 Boîte de dérivation
• La valeur minimale de A et B est 70 mm; la valeur maximale est indiquée dans la
colonne B du tableau de la figure C1.
• Afin d'obtenir des vitesses périphériques uniformes, les cotes A et B doivent être
égales entre elles autant que possible.
• Pour dépasser les 90° d'ouverture du vantail, après avoir trouvé les valeurs optimales
de A et B pour le montage, réduire la valeur B jusqu'à obtenir l'angle d'ouverture
désiré en faisant toujours attention à la valeur Y pour éviter toute interférence de
l'automatisme avec le coin du pilier.
!
Attention
• Plus grande est la valeur B par rapport à E, plus efficace est la résistance du blocage
hydraulique (si installé).
• Si le portail est doté d'une électro-serrure, la valeur E doit être inférieure ou égale
à la valeur B (jamais supérieure).
COTES EN MILLIMïTRES
L A
1200
130
÷
3000
18
C
B Y Max.
140 275 90
