3.2 FISSAGGIO ATTACCO POSTERIORE DELL'ATTUATORE

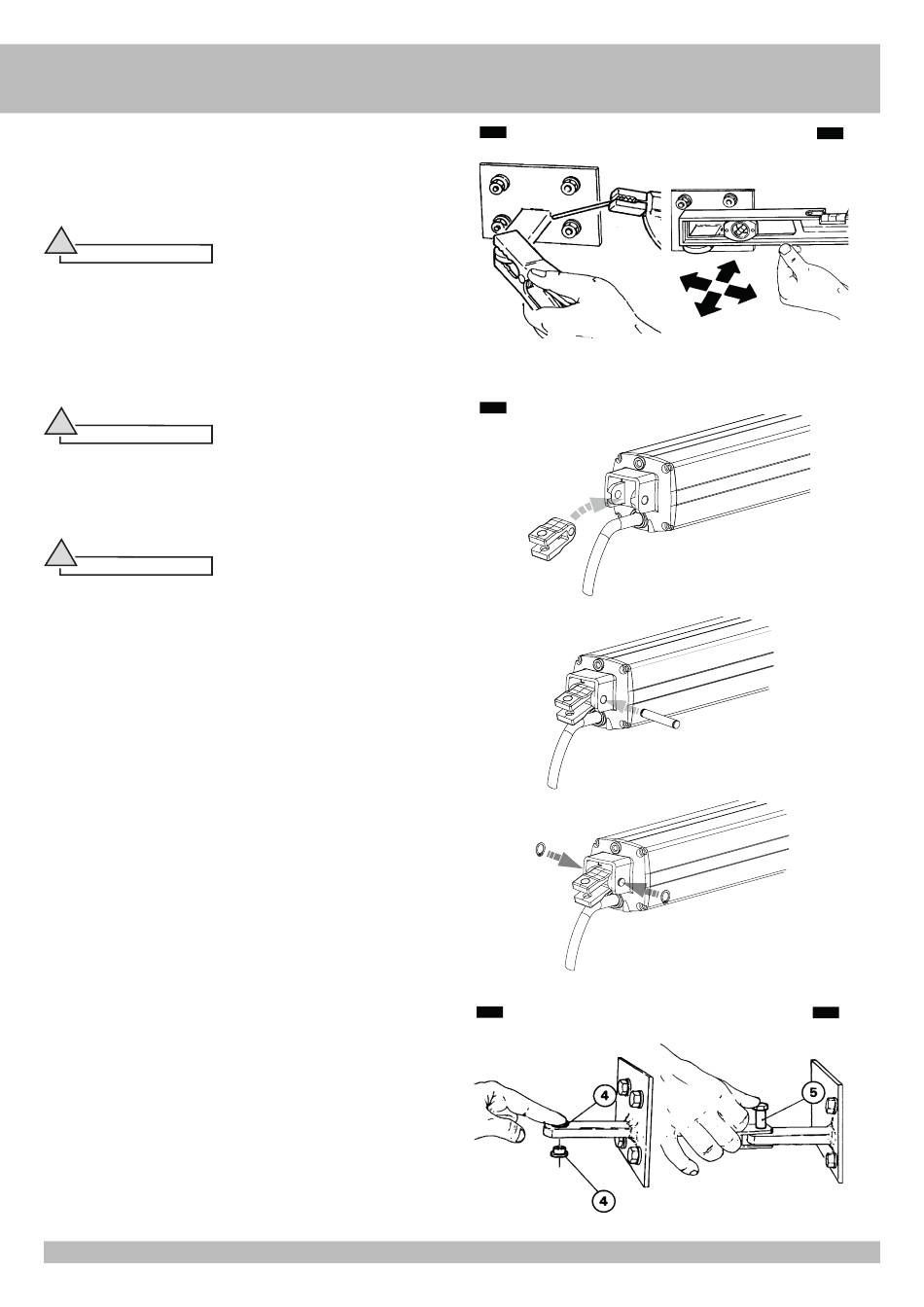

Posizionare l'attacco posteriore in base alle quote stabilite precedentemente e fissarlo
alla piastra di ancoraggio con due punti di saldatura (C11).
Controllare con una livella l'allineamento longitudinale e trasversale (C12) dell'attacco.
Completare la saldatura e rimuovere le scorie con una spazzola metallica.
!
Attenzione
• Prima di effettuare la saldatura assicurarsi che l'attacco sia privo delle boccole
e che il relativo foro di alloggiamento sia adeguatamente protetto dalle scorie
di saldatura.
• Dopo che la zona di saldatura si sarà raffreddata, è necessario ricoprirla con
vernice antiruggine.
3.3 INSTALLAZIONE PROVVISORIA DELL'ATTUATORE
È necessario installare provvisoriamente l'attuatore per determinare correttamente la
posizione di fissaggio dell'attacco anteriore.
!
Attenzione
Maneggiare con cura l'attuatore durante le fasi di montaggio.
Inserire sul fondello dell'attuattore la relativa forcella (C13 pos. 1). Bloccare la forcella
tramite l'apposito perno (C13 pos. 2) e fissare il tutto con i due seeger (C13 pos. 3).
Inserire sopra e sotto l'attacco le due boccole antivibranti (C14 pos. 4).
Posizionare la forcella dell'attuatore sull'attacco e bloccarla tramite il perno verticale
(C15 pos. 5) dopo averlo abbondantemente ingrassato.
!
Attenzione
Ingrassare abbondantemente sia il perno e le relative sedi.
