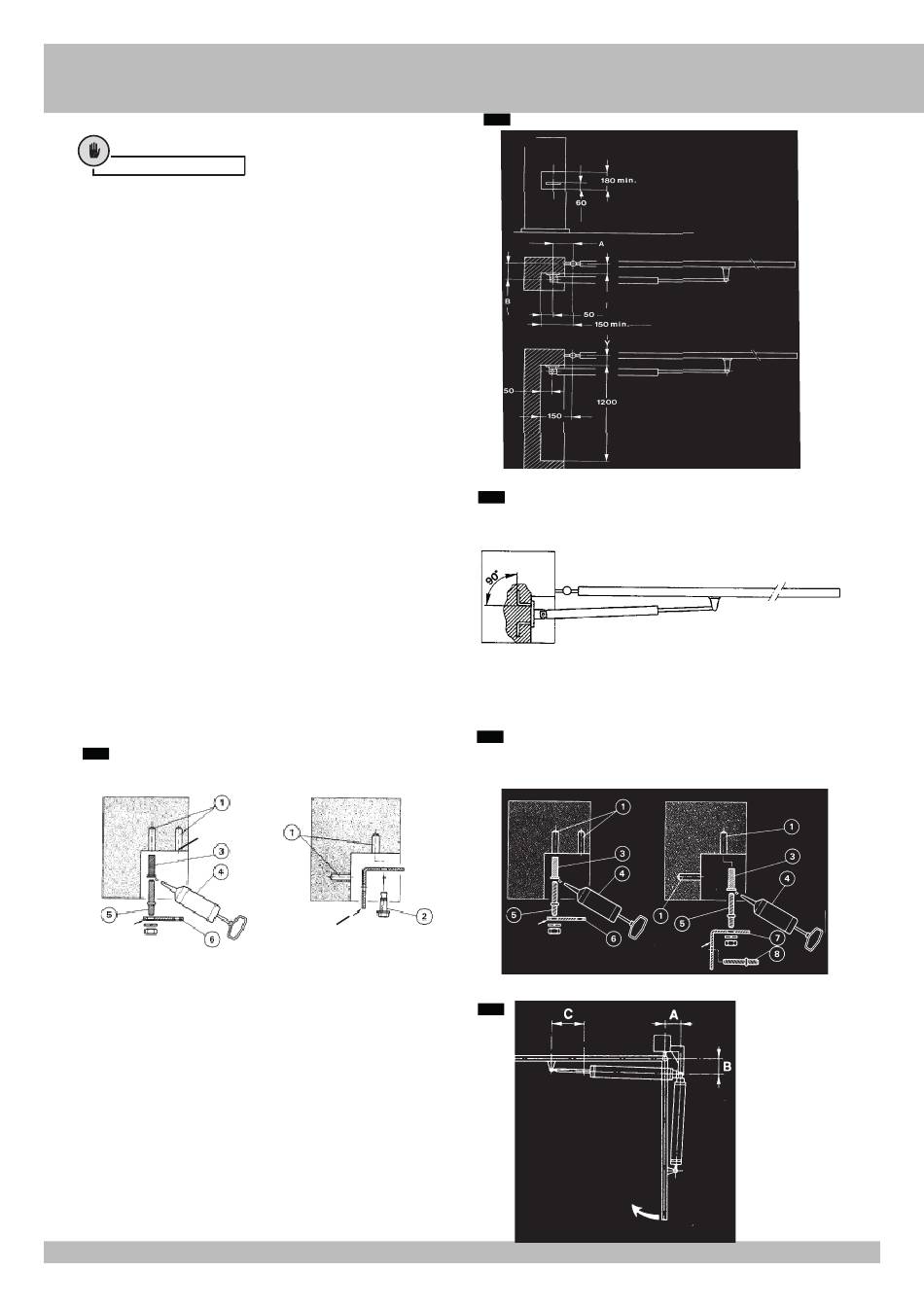

RIB KIT IDRO C 27/1B Bedienungsanleitung Seite 7

Cautela
• Le dimensioni delle piastre, escluso quelle standard RIB, vanno proporzionate
alle dimensioni delle colonne.
• Se si utilizza la piastra di tipo A e si rendesse necessario posizionarla in asse
con l'attuatore, occorre modificare le zanche nel modo indicato in fig. C7.
Ripulire la superficie da eventuali scorie di cemento o sabbia.
Praticare quattro fori (C8 pos. 1) dopo avere segnato la loro posizione utilizzando la
piastra di ancoraggio stessa come maschera di foratura.
Fissare meccanicamente la piastra con tasselli ad espansione "FISCHER" Ø 15 minimo
vite M8 (C8 pos. 2) in acciaio o ghisa (se la consistenza del materiale con cui è costituita
la colonna lo consente), oppure affidarsi al fissaggio chimico nel modo indicato:
- Inserire nei fori le relative guaine retinate (C9 pos. 3) ed iniettarvi il collante ad
indurimento rapido (C9 pos. 4) nella quantità e nel modo indicato nelle istruzioni
allegate a parte.
Se si utilizza la piastra tipo B :
- Inserire i prigionieri (C9 pos. 5) nelle guaine (se si utilizza la piastra tipo B).
- Inserire la piastra di ancoraggio (C9 pos. 7) nei prigionieri.
Se si utilizza invece la piastra tipo C :
- Inserire i prigionieri (C9 pos. 5) in uno dei due lati delle nicchia.
- Inserire la piastra di ancoraggio (C9 pos. 7) nei prigionieri.
- Inserire i due prigionieri restanti (C9 pos. 8).
A questo punto, sia che si utilizzi la piastra tipo B o C, fissare il tutto a mano, senza
serrare, tramite i relativi dadi e rondelle; dopo circa un'ora e mezza è possibile, tramite
una chiave esagonale, mettere sotto carico i prigionieri.
Ad operazione ultimata eliminare le parti sporgenti dei prigionieri tramite un apposito
utensile.
C8
FISSAGGIO MECCANICO
Piastra tipo B
3.1.4 Casi particolari di fissaggio posteriore dell'attuatore
Per le ante con apertura verso l'esterno occorre modificare il fissaggio posteriore
utilizzando un profilo a "L" come indicato in (C10).
Piastra tipo C
C6
Y
C7
C9
FISSAGGIO CHIMICO CONSIGLIATO
(altri sistemi di fissaggio chimico
sono reperibili dal commercio)
Piastra tipo B
Piastra tipo C
C10
Per quote A,B e C
consultare la tabella C1
7
max da asse cerniera
ad inizio piastra
Lato interno ingresso
I
