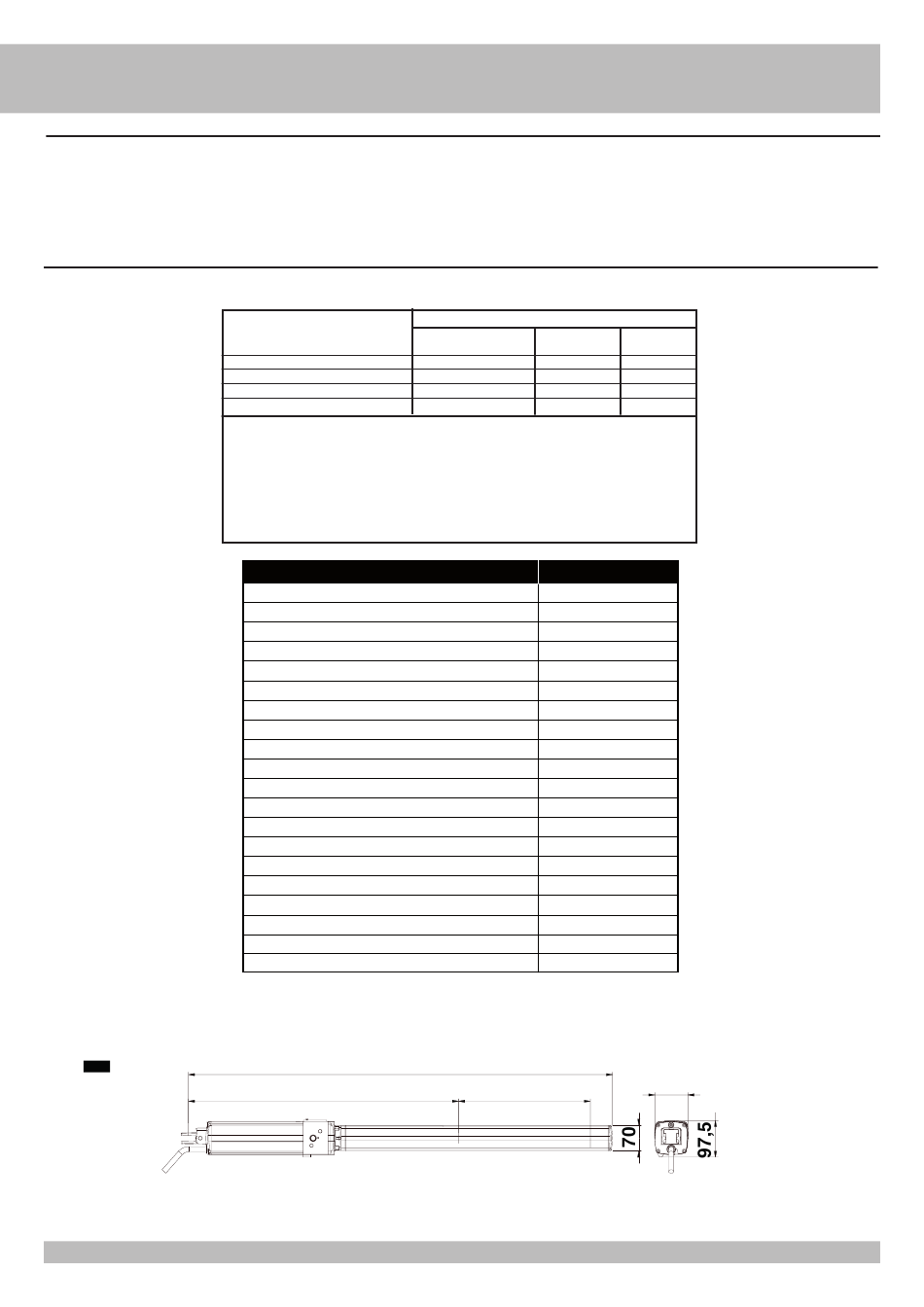

I CARATTERISTICHE TECNICHE / INSTALLAZIONE
Le ante devono essere solidamente fissate ai cardini delle colonne, non devono flettere durante il movimento e devono muoversi senza attriti.
Prima d'installare IDRO è meglio verificare tutti gli ingombri necessari per poterlo installare (vedi tabella C1).
È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti. Il cancello può essere automatizzato solo se in buono stato e se rispondente alla norma EN 12604.
- L'anta non deve presentare porte pedonali. In caso contrario occorrerà prendere opportune precauzioni in accordo al punto 5.4.1 della EN12453 (ad esempio impedire il movimento del
motore quando il portoncino è aperto, grazie ad un microinterruttore opportunamente collegato in centralina).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta aperta del cancello e cancellata).
- Non devono essere presenti fermi meccanici al di sopra del cancello perché non sono sufficientemente sicuri.
A1
1.0 CONTROLLO PRE-INSTALLAZIONE
Componenti da installare secondo la norma EN12453
TIPO DI COMANDO
a uomo presente
a impulsi in vista (es. sensore)
a impulsi non in vista (es. telecomando)
automatico
* esempio tipico sono le chiusure che non accedono a pubblica via
A: Pulsante di comando a uomo presente (cioè ad azione mantenuta), come cod. ACG2013
B: Selettore a chiave a uomo presente, come cod. ACG1010
C: Regolazione della forza del motore
D: Coste come cod. ACG3010 e/o altri dispositivi di limitazione delle forze entro i limiti della norma
EN12453 - Appendice A
E: Fotocellule, es. cod. ACG8026 (Da applicare ogni 60÷70 cm per tutta l'altezza della colonna del
cancello fino ad un massimo di 2,5 m - EN 12445 punto 7.3.2.1)
CARATTERISTICHE
Tensione di alimentazione monofase
Potenza assorbita
Assorbimento
Forza di spinta massima
Tempo entrata stelo (corsa completa)
Tempo uscita stelo
Lunghezza max. anta
Lunghezza min. anta
Peso max. anta
Temperatura di lavoro
Max interasse fori attacchi con stelo sfilato
Max corsa asta standard
Peso operatore con olio
Quantità olio
Olio tipo
Grado di protezione
n° cicli normativi
n° cicli consigliati al giorno
Servizio
n° cicli consecutivi garantiti
* In caso l'anta sia più lunga di 1,6 m deve essere installata una serratura elettrica per assicurare una efficace
posizione di chiusura.
1060
720
USO DELLA CHIUSURA
Persone esperte Persone esperte
(fuori da area pubblica*) (area pubblica)
A B
C o E C o E
C o E C e D, o E
C e D, o E C e D, o E
IDRO C 27/1B
230 V±10% 50/60Hz Hz
260W / 310W
1,14A / 1,44A
2000N / 2500N
17,5 sec
21,5 sec
0,9 m
250 kg
-20° / +70°C
1002 mm ± 5
270 mm
8 kg
0,6 lt.
RIB Oil HC13
IP 55
30 - 17s/2s
274
Misure in mm
4
Uso illimitato
non possibile
C e D, o E
C e D, o E
C e D, o E
2* m
200
60%
50
90
