RIB IDRO C 27/1B Kurze Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. RIB Anleitungen
  4. Antriebssysteme
  5. KIT IDRO C 27/1B
  6. Kurze gebrauchsanweisung
RIB IDRO C 27/1B Kurze Gebrauchsanweisung

RIB IDRO C 27/1B Kurze Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für IDRO C 27/1B:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

Diese Anleitung herunterladen

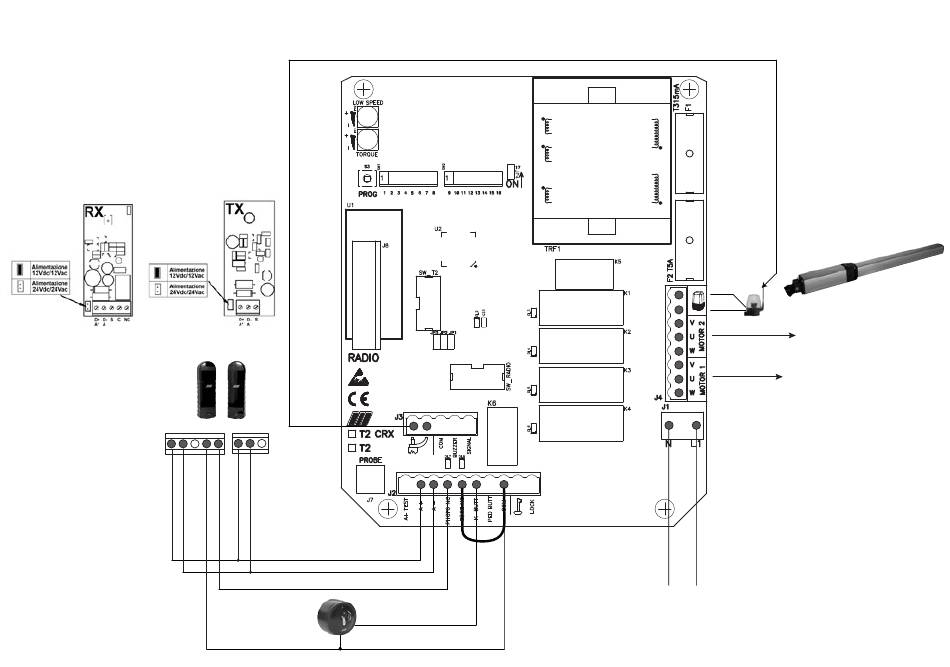

ISTRUZIONI SEMPLIFICATE PER IDRO C 27/1B CON T2-CRX
