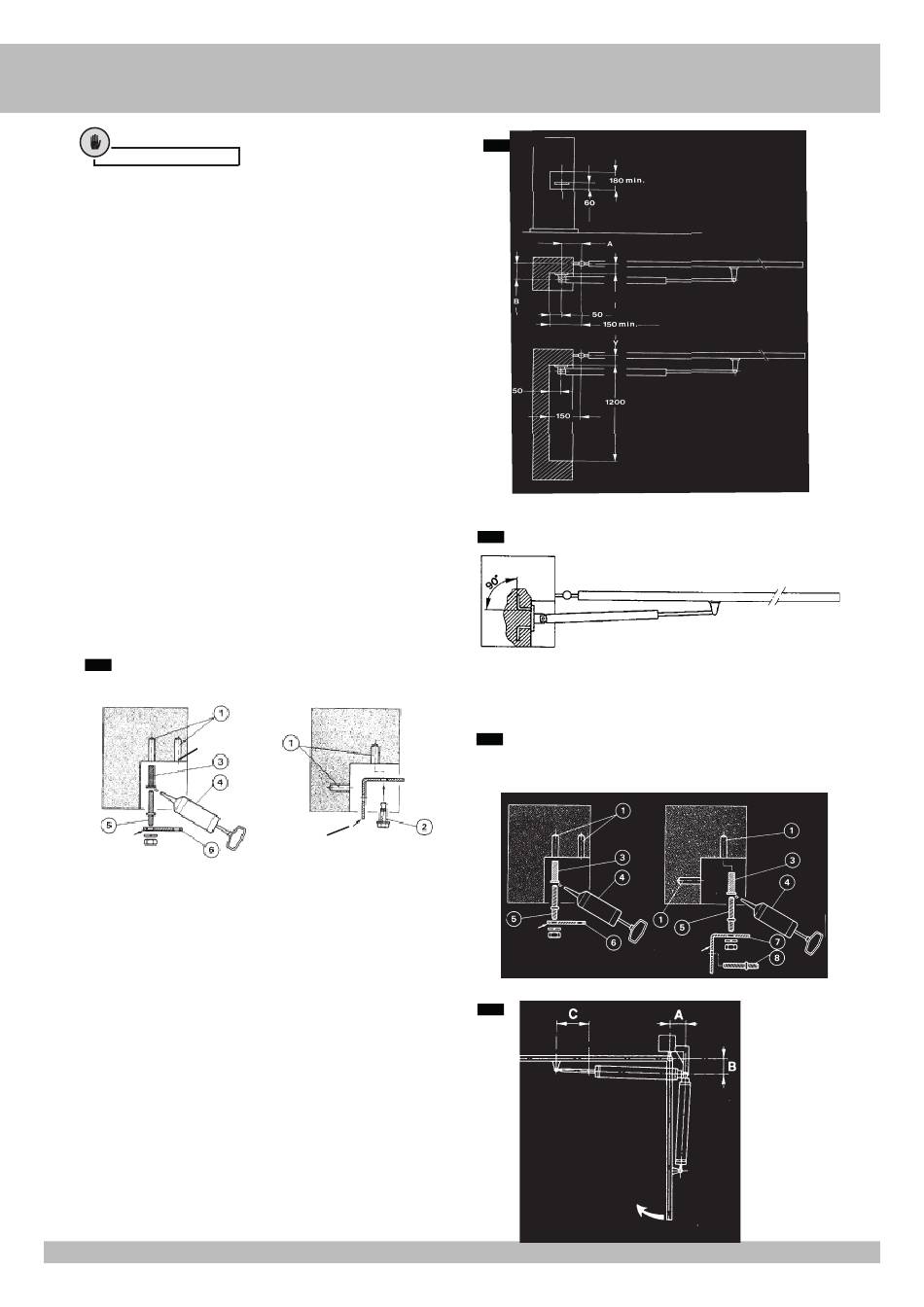

F
Prudence
• Les dimensions des plaques, à l'exception de celles standard RIB, doivent
être proportionnées aux dimensions des piliers.
• Lorsque l'on utilise la plaque du type A et qu'elle doit être alignée à
l'automatisme, il est nécessaire de modifier les agrafes comme indiqué à la
fig. C7.
Eliminer de la surface tous résidus de ciment ou de sable.
Effectuer quatre trous (C8 pos. 1), après avoir marqué leur position en utilisant la plaque
d'ancrage comme gabarit de perçage.
Fixez mécaniquement la plaque avec des chevilles d'expansion "FISCHER" ø 15
minimum, vis M8 (C8 pos. 2), en acier ou fonte (le matériel dont le pilier est réalisé le
permettant), ou bien procéder à la fixation chimique comme suit:
- Introduire dans les trous les gaines tramées (C9 pos. 3) et y injecter le ciment-colle
à durcissement rapide (C9 pos. 4) comme indiqué dans les instructions fournies.
Si l'on utilise une plaque du type B :
- Insérer les goujons (C9 pos. 5) dans les gaines (quand l'on utilise le type B).
- Monter la plaque d'ancrage (C9 pos. 7) sur les goujons.
Si, au contraire, l'on utilise une plaque du type C :
Insérer les goujons (C9 pos. 5) dans un de deux côtés de la niche.
-
Monter la plaque d'ancrage (C9 pos. 7) sur les goujons.
-
- Insérer les deux autres goujons (C9 pos. 8).
Maintenant, soit que l'on utilise la plaque B ou la plaque C, fixer le tout à la main, sans
serrer, à l'aide des écrous et des rondelles prévus à cet effet. Après environ une heure
et demi, serrer les goujons à l'aide d'une clé à tête hexagonale.
Une fois l'opération terminée, éliminer les parties saillantes à l'aide de l'outil prévu
à cet effet.
C8
FIXATION MECANIQUE
3.1.4 Cas particuliers de fixation arrière de l'automatisme
Pour les vantaux avec ouverture vers l'extérieur, il faut modifier la patte de fixation
arrière en utilisant un profil en "L" comme indiqué en
Patte type B
Patte type C
C10.
C6
Y
C7
C9
FIXATION CHIMIQUE CONSEILLE
(d'autres systèmes de fixation chimique
sont disponibles sur le marche)
Patte type B
Patte type C
C10
Pour le cotes A,B et C,
voir le tableau C1
20
max. de l'axe de la charnière
au deébut de la patte
Côte interne entrée
