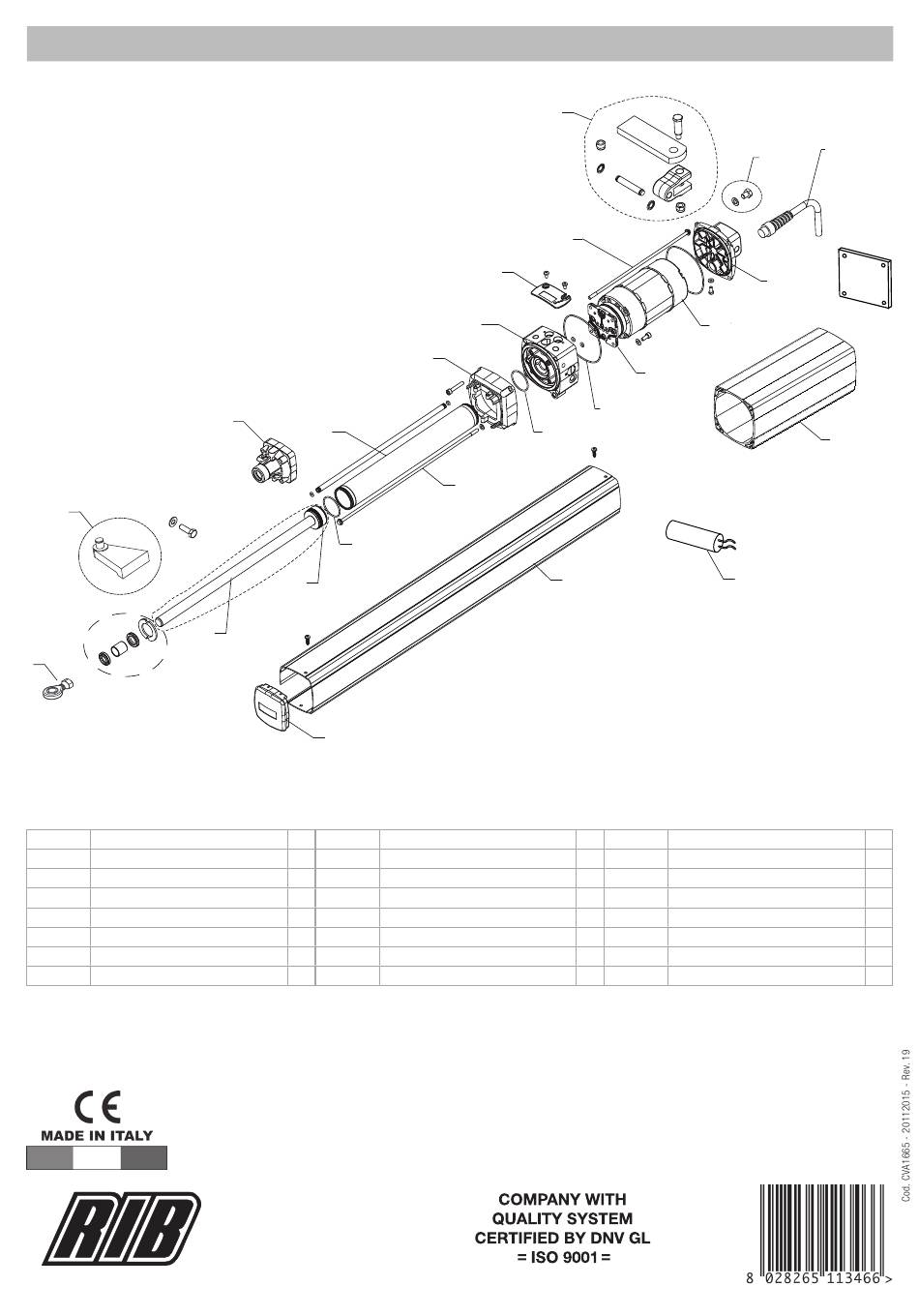

RIB KIT IDRO C 27/1B Bedienungsanleitung Seite 60

KIT IDRO C 27/1B
10
22
Cod. Descrizione
IDA1012 CONF. ATTACCO POSTERIORE
CEL1385 CONDENSATORE 6 µF
IDA1024 TIRANTE FLANGIA ANTERIORE
IDA1015 FLANGIA POSTERIORE
IDA1027 POMPA
IDA1021 MOTORE
IDA1016 TAPPO SERBATOIO
