Steckerbelegung / Pin assignment

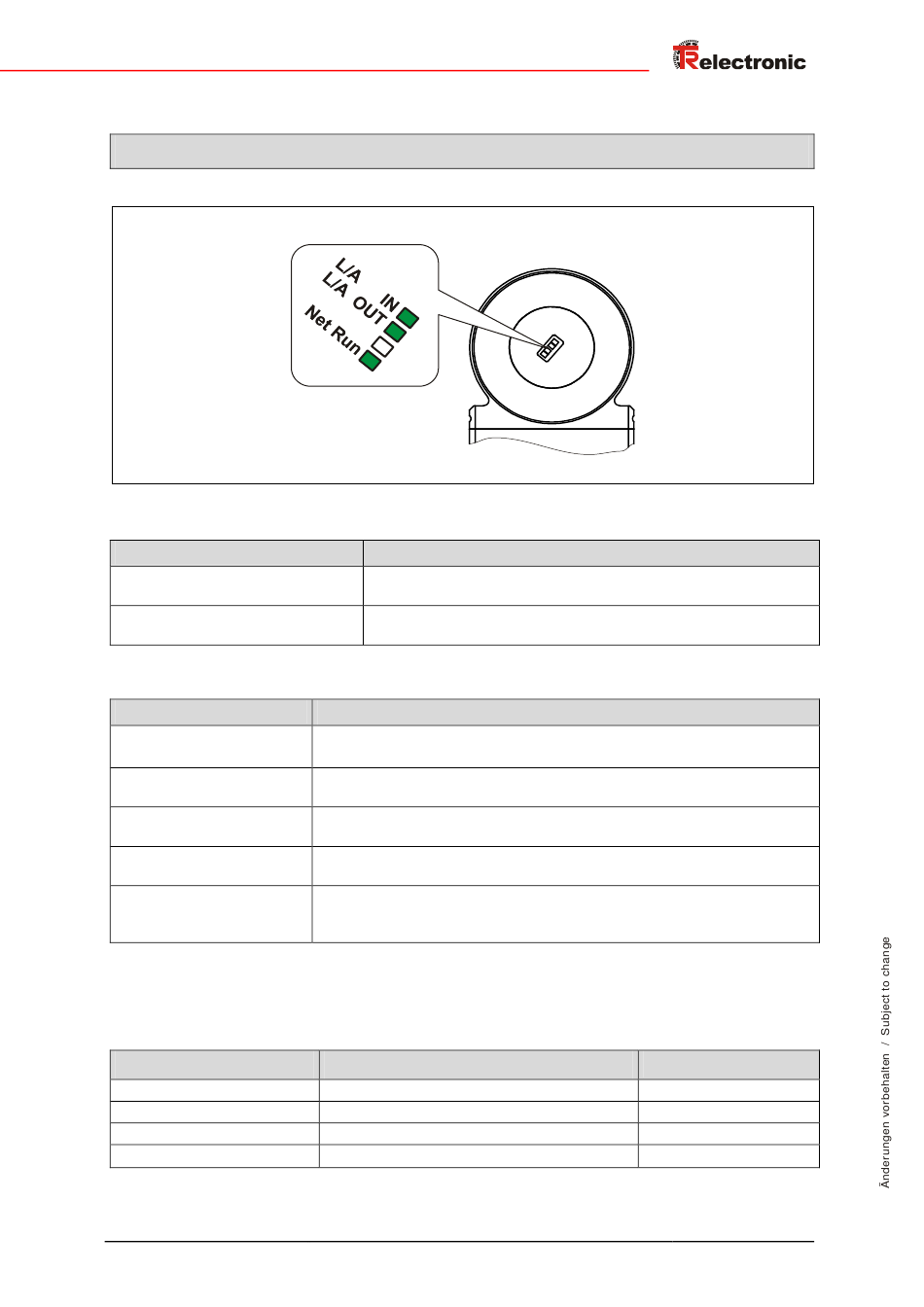

Diagnostics-LEDs
Link / Activity IN+OUT - LED
ON = Link
Flickering = Data Activity
Net Run - LED
OFF
Blinking, 2.5 Hz
Single Flash,
200 ms ON / 1000 ms OFF
ON
Flickering, 10 Hz
Bestellangaben zum Ethernet Steckverbinder, passend zur Flanschdose M12x1-4 pol. D-kodiert /
Order numbers for the Ethernet connector, suitably for the D-coded female socket M12x1-4 pol.
Hersteller / Manufacturer
Binder
Phoenix Contact
Phoenix Contact
Harting
TR - ELECTRONIC GmbH, Eglishalde 6, 78647 Trossingen, Tel. ++49 (0)7425 / 228-0, Fax ++49 (0)7425 / 228-33
Edition-/Rev.-Date: 10/21/2014
Beschreibung / Description
Ethernet Verbindung hergestellt /
Ethernet connection established
IN = Datenübertragung RxD, OUT = Datenübertragung TxD /
IN = Data transfer RxD, OUT = Data transfer TxD
EtherCAT Zustandsmaschine / EtherCAT State Machine
Gerät befindet sich im INIT Zustand /
The device is in state INIT
Gerät befindet sich im PRE-OPERATIONAL Zustand /
The device is in state PRE-OPERATIONAL
Gerät befindet sich im SAFE-OPERATIONAL Zustand /
The device is in state SAFE-OPERATIONAL
Gerät befindet sich im OPERATIONAL Zustand /
The device is in state OPERATIONAL
Gerät befindet sich im Bootvorgang, INIT Zustand noch nicht erreicht /
The device is booting and has not yet entered
the INIT state
Bezeichnung / Name
Series 825
SACC-M12MSD-4CON-PG 7-SH (PG 7)
SACC-M12MSD-4CON-PG 9-SH (PG 9)

HARAX M12-L
Document-/Rev.-No.: TR-ECE-TI-DGB-0149-04
Art-No.:
99-3729-810-04
15 21 25 8
15 21 26 1
21 03 281 1405
Page 2 of 2
