Solar-Log1000: Konfigurieren am Gerät
Wechselrichterdaten konfigurieren (Basis/Wechselrichter)
306 von 345
Datenvisualisierung konfigurieren
Über Konfiguration am Display lässt sich für die Grafikanzeige der Ertragsda-
ten nur die Darstellung der Y-Achse (Anzeige der Leistung) einstellen, über
Konfiguration am PC sowohl die Y-Achse (
lung der Tageszeit auf der X-Achse (
Normalerweise muss hier nichts geändert werden, da der Solar-Log
der Eingabe der Generatorleistung die Werte automatisch berechnet. Die
Werte können jedoch auf eigene Angaben angepasst werden.

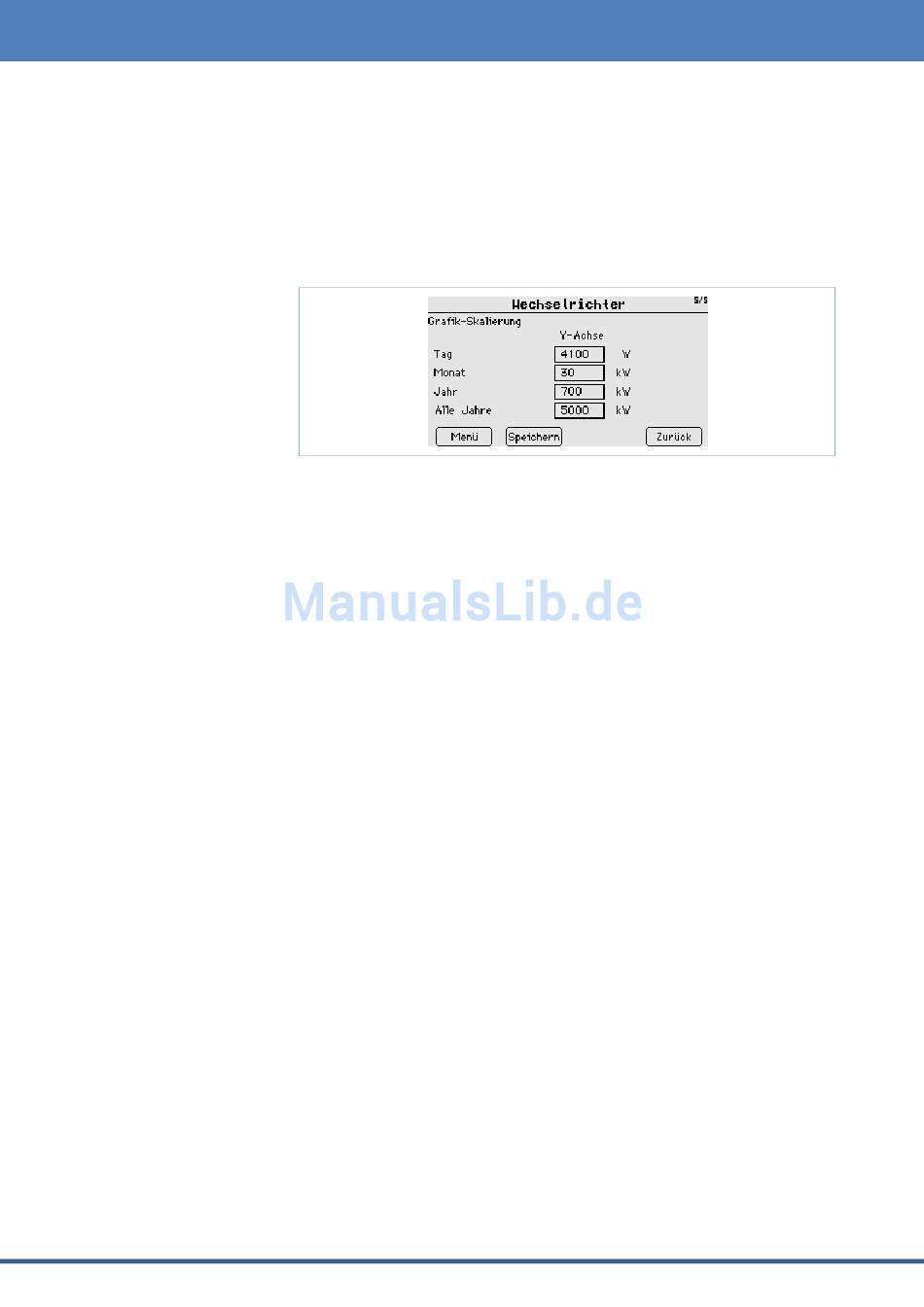

Dialogfelder
Tag, Monat, Jahr,
Für jeden angegebenen Zeitraum kann der maximal zu zeichnende Wert in
kW eingetragen werden (Tag: in W).
In der Visualisierung an Display und PC werden diese Werte in der
Y-Achse angezeigt.
Änderungen werden bei der Anzeige einer neuen Visualisierung bzw.
nach der Aktualisierung einer angezeigten Visualisierung wirksam.
Vorgehen
Um die Darstellung der Y-Achse festzulegen:
1 Jeweils das gewünschte Eingabefeld zu Tag, Monat,
Jahre
antippen
Die virtuelle Tastatur wird eingeblendet.
2 Gewünschten Maximalwert für die Darstellung auf der Y-Achse eintragen
und mit
OK
übernehmen
3
Speichern
antippen
Seite 216) als auch die Darstel-
Seite 220).
Alle Jahre
1000
bei
Jahr
und/oder
Alle
1000/500/200
Solar-Log
Installation
