Konfigurieren am PC
Datenvisualisierung konfigurieren (Basis/Grafik)
8.10
220 von 345
Datenvisualisierung konfigurieren (Basis/Grafik)
Im Dialog „Datenvisualisierung konfigurieren" lässt sich die Tagesdauer
für die Visualisierung in der Tagesgrafik einstellen. In der Regel braucht
die Voreinstellung nicht verändert zu werden.
Die Kurve für die Anzeige der Ertragsdaten ist in eine X-Achse und Y-
Achse eingeteilt: Auf der X-Achse wird der Tagesablauf in vollen Stun-
den angezeigt, auf der Y-Achse der Messwert in W.
Die Dauer für die Tagesanzeige auf der X-Achse lässt sich für jeden
Monat nach der zu erwartenden Messdauer einstellen. Sie hat keine
Auswirkung auf die tatsächliche Messzeit, nur auf die Übersichtlichkeit
der angezeigten Kurve.

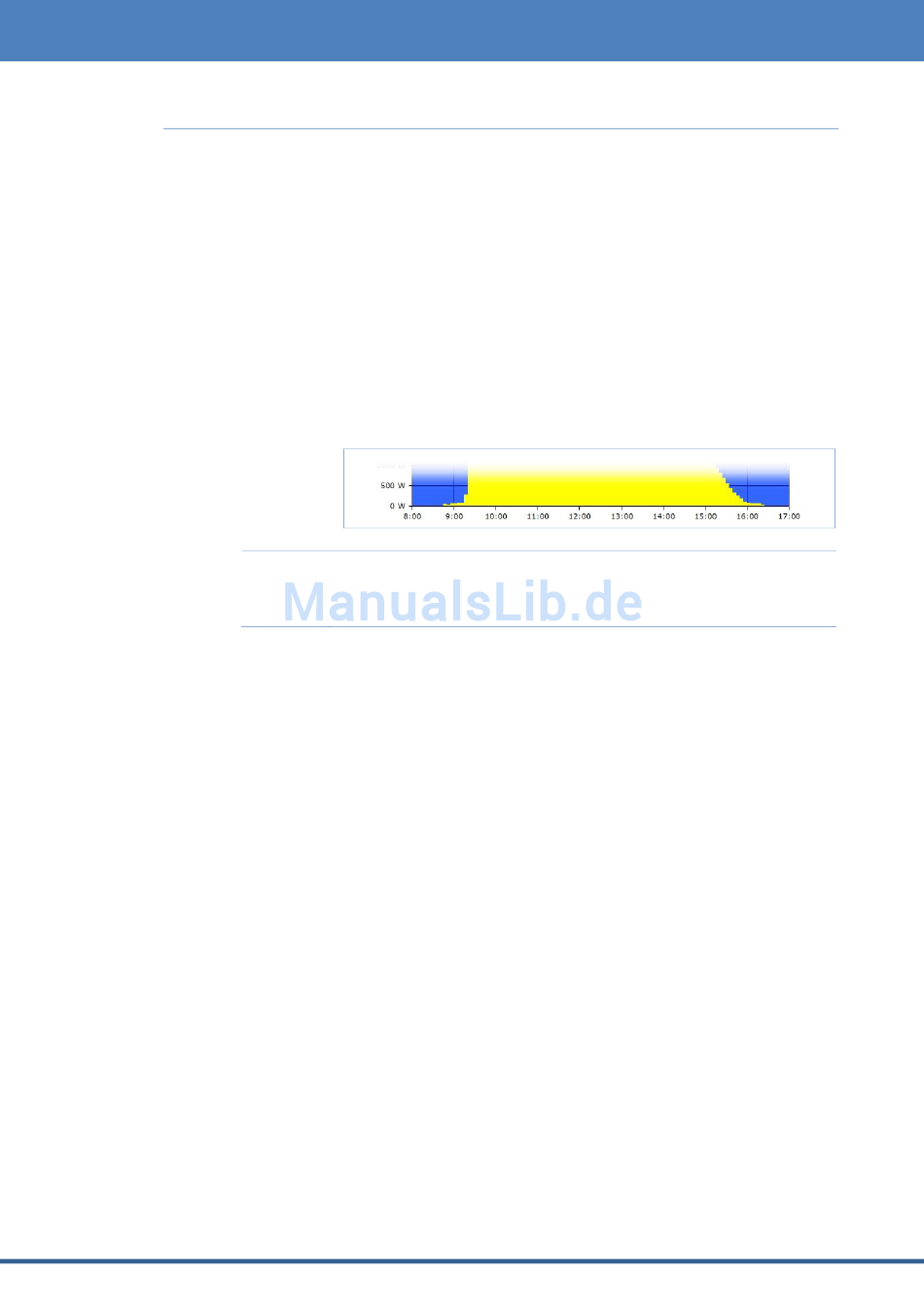

Beispiel: Januar, eingestellte Tagesdauer 8:00 h bis 17:00 h:
Hinweis
Die Y-Skalierung wird eingestellt unter
(
Dialog aufrufen
In der linken Navigationsleiste
Seite 210).
Im rechten Bereich wird das folgende Fenster angezeigt:
Basis/Wechselrichter
Basis/Grafik
wählen
1000/500/200
Solar-Log
Installation
