Statusanzeigen, LEDs

7.7
190 von 345
Statusanzeigen, LEDs
Nach der Erstinbetriebnahme lassen sich die Betriebszustände des So-
lar-Log™ und der Wechselrichter an der Statuszeige kontrollieren.
Auf der Gerätefront befinden sich im linken unteren Bereich vier LEDs,
die den Betriebszustand des Geräts anzeigen.

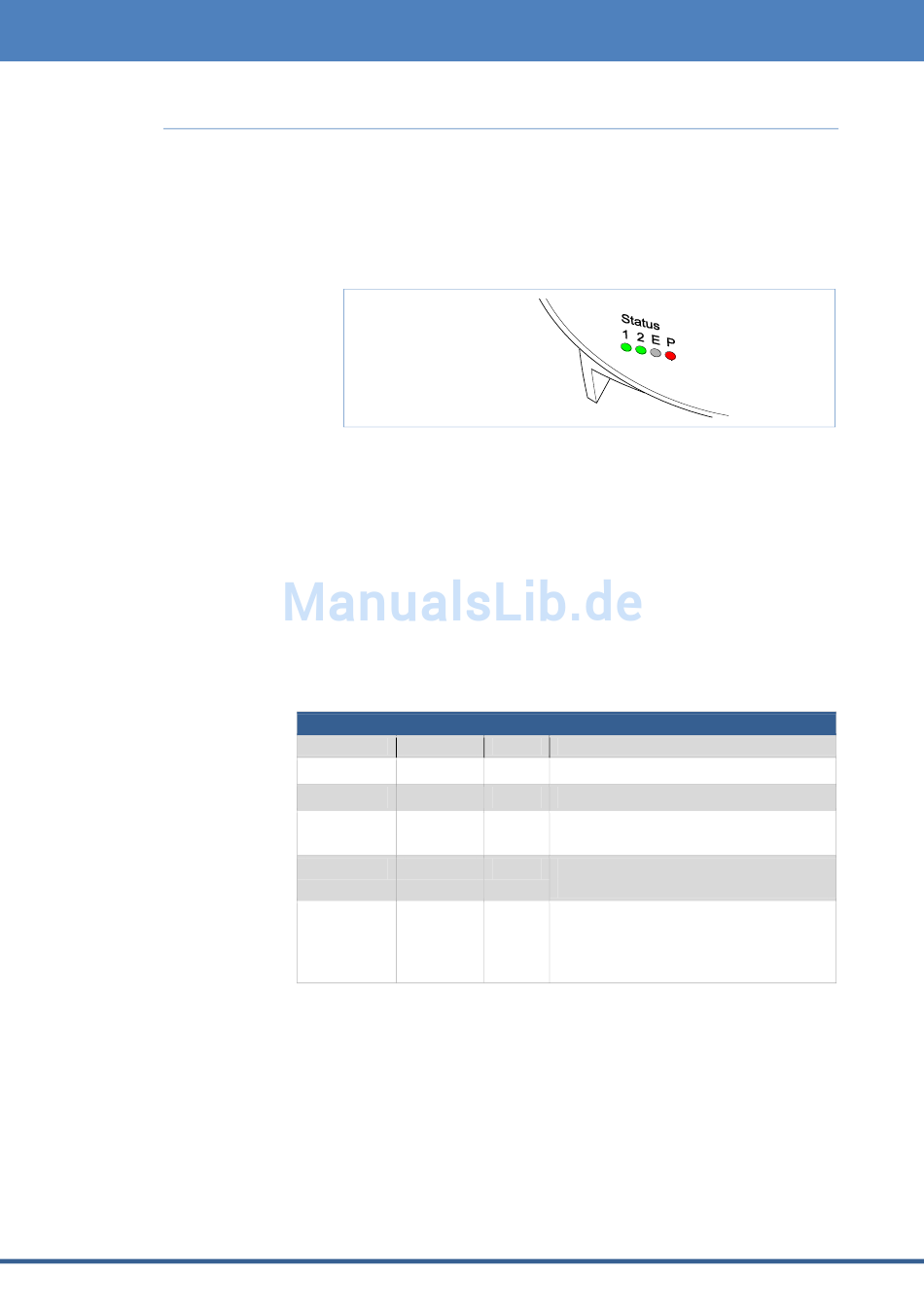

Abbildung 13: Statusanzeigen – LEDs

Anzeigen der LEDs

Je nach Betriebszustand können LED 1, LED 2, und LED E schnell o-
der langsam blinken, durchgehend leuchten oder aus sein.
Die leuchtende rote LED P zeigt die Stromversorgung an. Blinkt die P
LED weist dies auf eine Steuerung der Wechselrichter aus dem Bereich
Einspeisemanagement hin.
Die LED E leuchtet im störungsfreien Normalbetrieb nicht.
Leuchtet oder blinkt sie, weist dies auf eine Betriebsstörung hin (
329).
Normalbetrieb
LED 1
schnell
leuchtet
aus
leuchtet
leuchtet
LED 2 LED E
schnell aus
langsam aus
schnell aus
leuchtet aus
aus aus
Bedeutung
Max. 5 Min.: Gerät startet
Uhrzeit über Internet einlesen
Konfiguration aus Wechselrichter
lesen
Normaler Betrieb: Wechselrichter
online
Normaler Betrieb: Wechselrichter
offline,
z.B. nachts, wenn keine Einspei-
sung erfolgt
