Wechselrichter anschließen
SMA
4.2.2
22 von 345
SMA-Anschluss über Spezial-RS485-PiggyBack
Übersicht
Schnittstelle nicht integriert; Spezial-RS485-PiggyBack nachrüs-
ten
Anschlussort: Klemmleiste innen im Wechselrichter, auf dem
PiggyBack
Kommunikationsadresse muss nicht vergeben werden.
4-polige Verkabelung
Arbeitsschritte
•
Wechselrichter und Solar Log™ stromlos schalten;
•
Spezial-RS485-PiggyBack in Wechselrichter einbauen
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Spezial-RS485-PiggyBack in Wechselrichter einbauen
Vorgehen
1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter
2 PiggyBack mit der unteren Stiftleiste linksbündig auf die Steuerplati-
ne des Wechselrichters einsetzen (
Der Aufdruck „unten" auf der Platine muss links unten zu sehen sein
(
Abbildung 10, rechts).

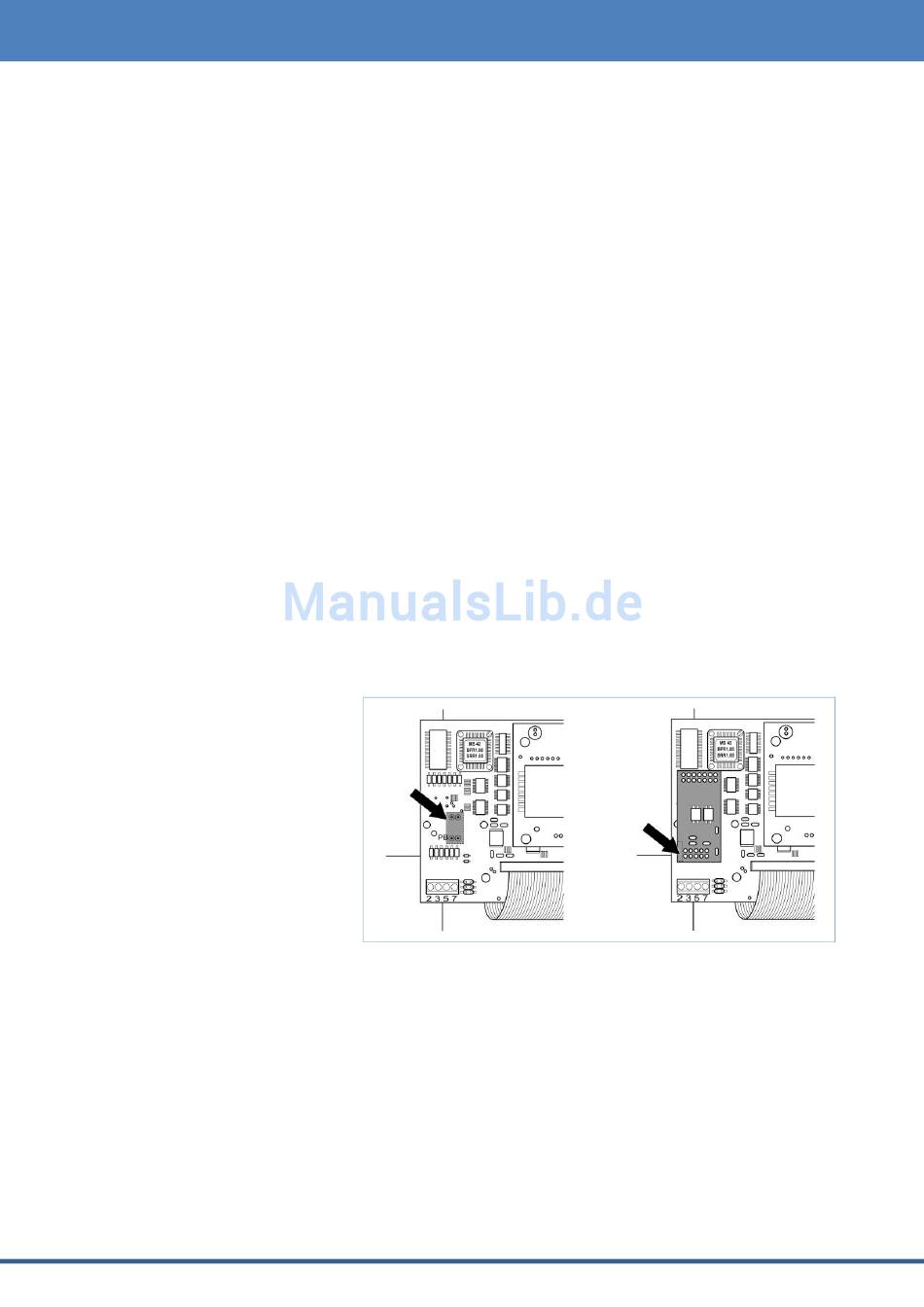

Abbildung 10: Steuerplatine vor und nach Einbau PiggyBack
Seite 20
Abbildung 10, links)
1000/500/200
Solar-Log
Installation
