3.3
Belegung RS485/422 B-Anschluss (6-polig)
3.4
Belegung RJ45
1000/500/200
Solar-Log
Installation
Der Wechselrichteranschluss RS485/422 B am Solar-Log™ ist für die
Verwendung von Fronius/Eaton-Wechselrichtern voreingestellt und be-
legt wie folgt:
Pin
RS485 A
1
Data+
2
12 V
3
Masse
4
Data-
5
6
Die Anschlussbezeichnungen Data+/Data– sind herstellerspezifisch
und können auch mit A/B oder ähnlich bezeichnet sein.
Für den Anschluss des ersten Wechselrichters an die RS485/422 B-
Schnittstelle des Solar-Log™ liegen grüne 6-polige Klemmleistenste-
cker bei.
Einige Wechselrichterhersteller verwenden RJ45 Buchsen an Ihren Ge-
räten.

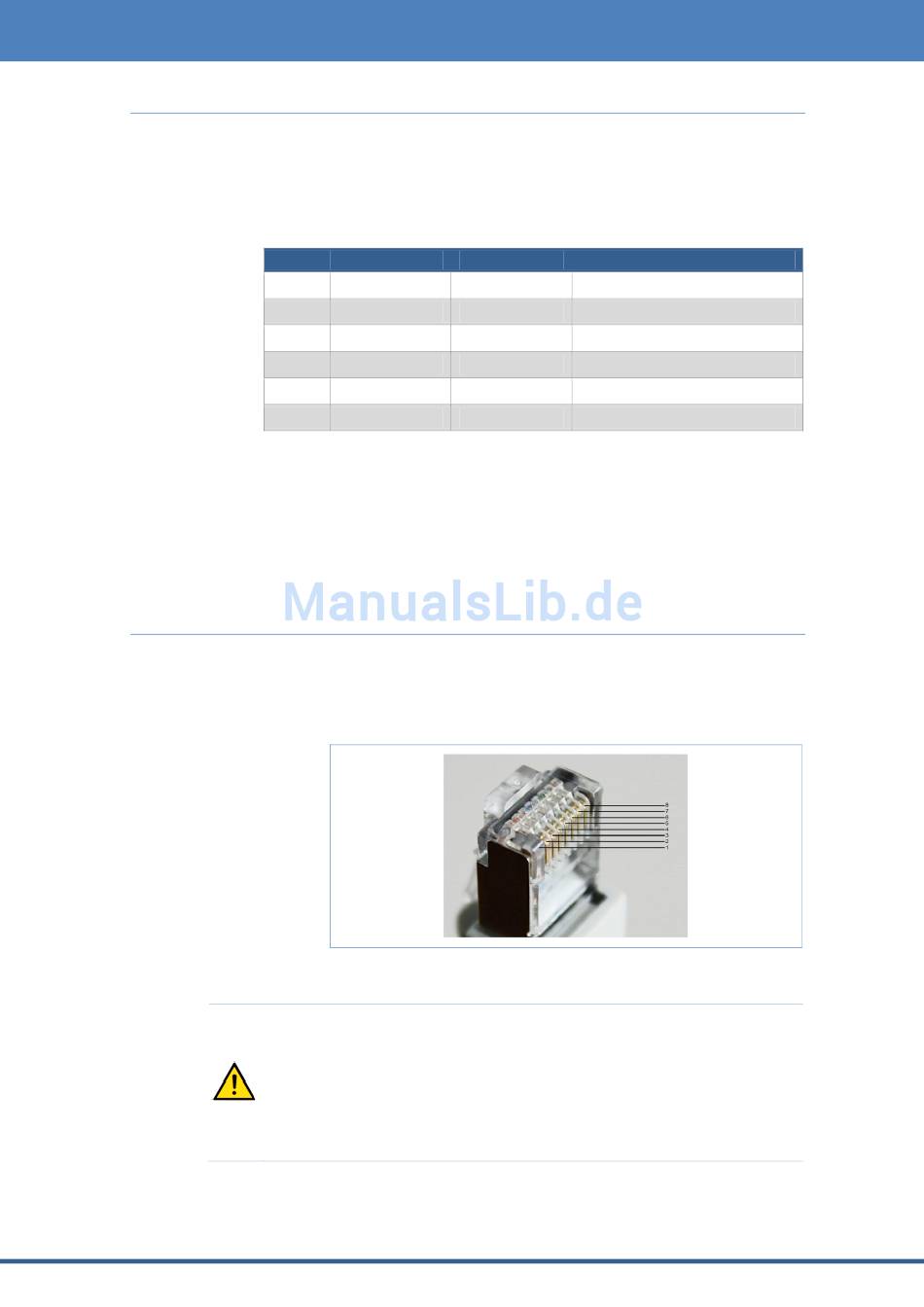

Pinbelegung RJ45 Stecker
VORSICHT
Gefahr von Gerätedefekt!
Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keinesfalls mit
der RJ45-Buchse des Wechselrichters verbunden werden darf!
Wechselrichter nur über die RS485/422 B-Schnittstelle des Solar-
Log™ verbinden oder am Solar-Log
Schnittstelle.
Belegung RS485/422 B-Anschluss (6-polig)
RS485/422 B
RS422 (für Fronius/Eaton)
Data+
T/RX+
12 V
12V
Masse
Masse
Data-
T/RX-
R/TX+
R/TX-
1000
auch über die RS485 A-
Geräteanschlüsse
15 von 345
