4.53
Siemens
1000/500/200
Solar-Log
Installation
Übersicht
Schnittstelle integriert
Anschlussort: RS485-Buchse auf der Unterseite des Wechsel-
richters
2-polige Verkabelung
Kommunikationsadresse muss vergeben werden
Arbeitsschritte
•
Wechselrichter und Solar Log™ stromlos schalten; (
•
Wechselrichter an Solar Log™ verkabeln
•
Wechselrichter untereinander verkabeln
•
Kommunikationsadresse vergeben
Wechselrichter an Solar-Log
Für die Verbindungen zwischen dem Solar-Log™ und den Wechselrich-
tern fertigen Sie Kabel mit folgender Pin-Belegung an.
Verbindung des Solar-Log™ mit dem ersten Wechselrichter
Solar-Log™
(4/6-poliger Klemmstecker)
Pin 1 (Weiß)
Pin 4 (Braun)
Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser
terminiert werden (siehe folgender Punkt „Busabschluss")
Wechselrichter untereinander verkabeln
(Solar-Log500, Solar-Log1000)
Die Wechselrichter sind untereinander mit geschirmten Datenkabeln
über die am SINVERT PVM befindlichen RS485-Anschlüsse zu verbin-
den.

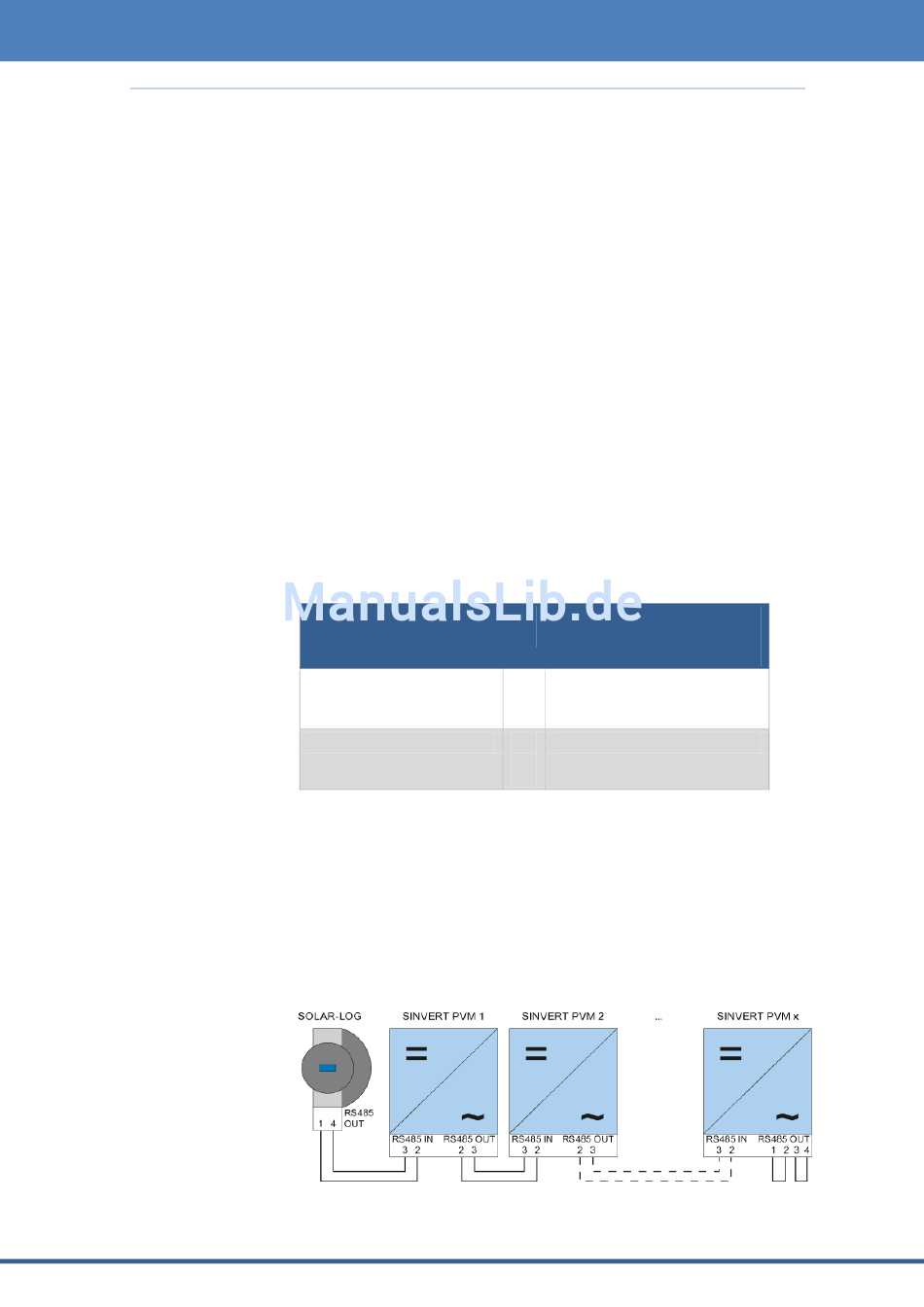

Die nachfolgende Grafik zeigt das prinzipielle Anschlussschema.
Wechselrichter anschließen
TM
verkabeln
Erster Wechselrichter -
RS485 IN
(4-poliger Rundstecker)
m
Pin 2
i
t
m
Pin 3
i
t
Siemens
Seite 20)
123 von 345
